ISIS仿真软件中基本元器件的查找

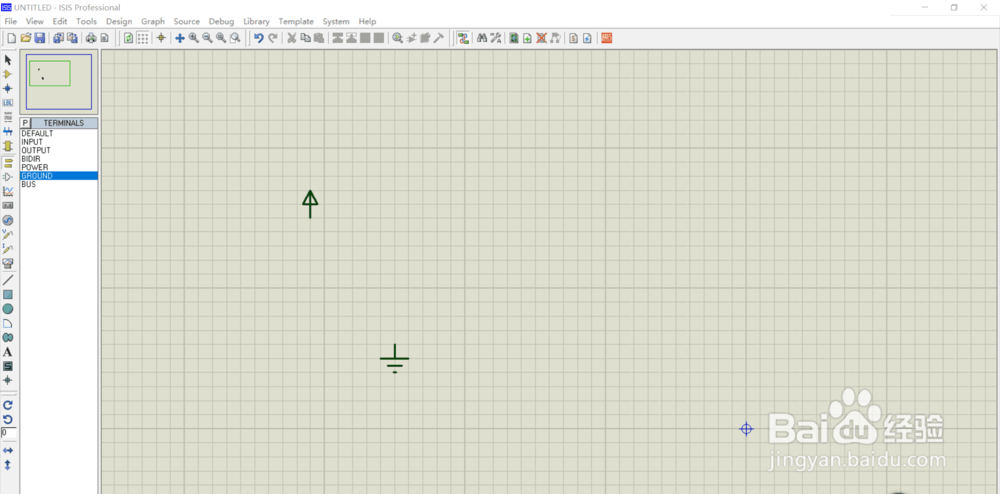

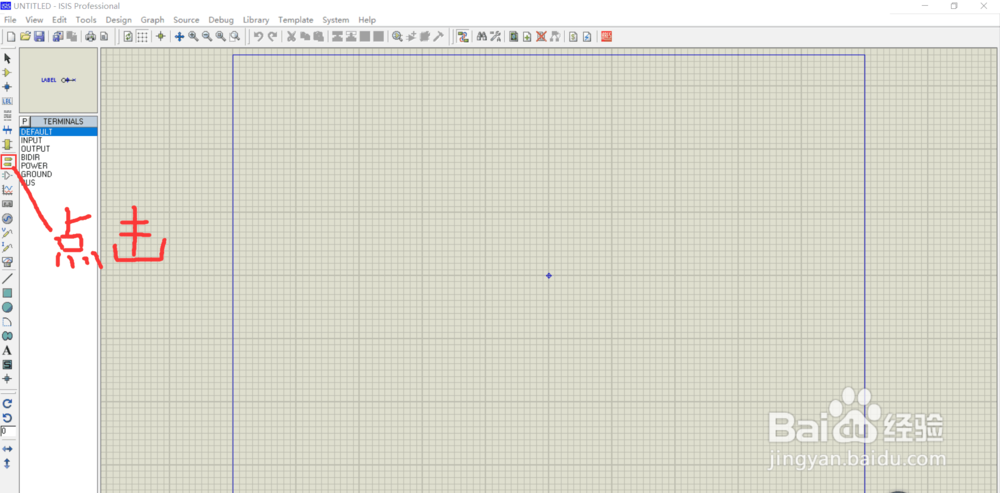

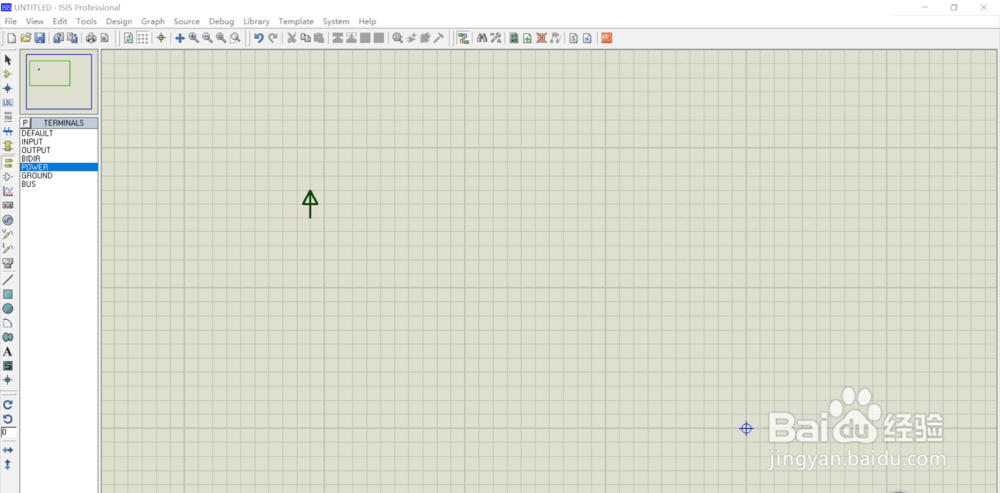

1、电路的高位（VCC)与地的查找。点击“POWER"为高，点击”GROUND"为地。关脂如下图：

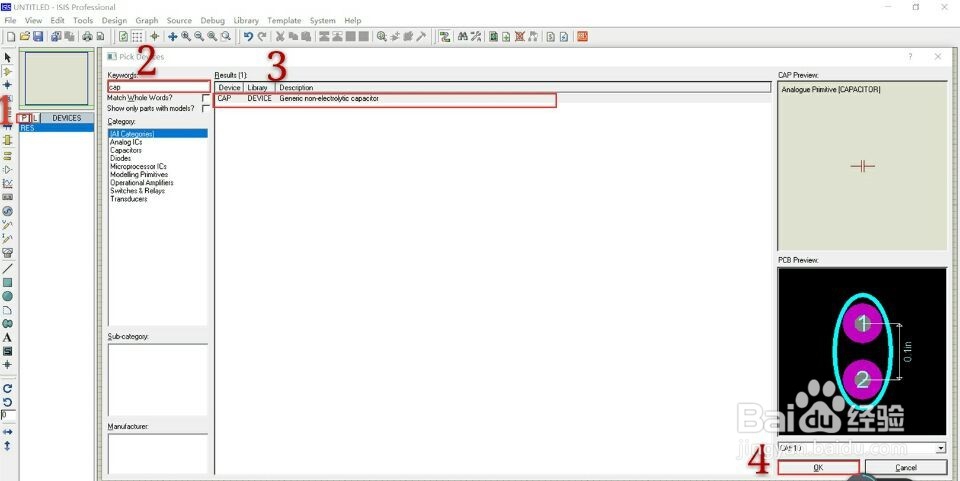

2、点击”1“红框中的“P"，在”2“红框中输入cap,再点击”3“,点击”4“红框中的“OK”，将鼠标移至空白处点击鼠标左冷科科键，可以得到电容。

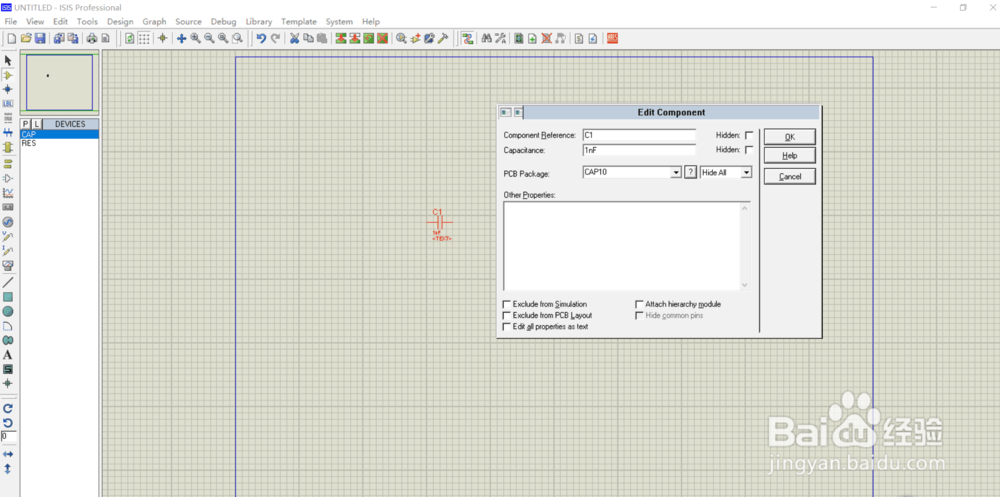

3、双击方糟牢格上的电容，可在弹出的框内设置电容的名称，如c1,c2,c3。也可设置电容大小。（查找电阻步骤同上，只是”2“框中应输入res，除此之外芯片的查找也可使用这种方法。)

4、点击“P",在红框内找到Optoelectronics,右图显示的是BCD数码管。

5、点击左侧一列中的类似电脑的图像，2处显示OSC开头的英文单词，上边显示的图便是示波器，如图：

6、左下角处，从左往右，点击第一个电路运行，点击第三个暂停。若要修改电路图，可点击第四个，再进行修改。
