笔记本硬盘拆卸案例

1、1. 欲善其事必利其器，准备工具。如图2和图3。

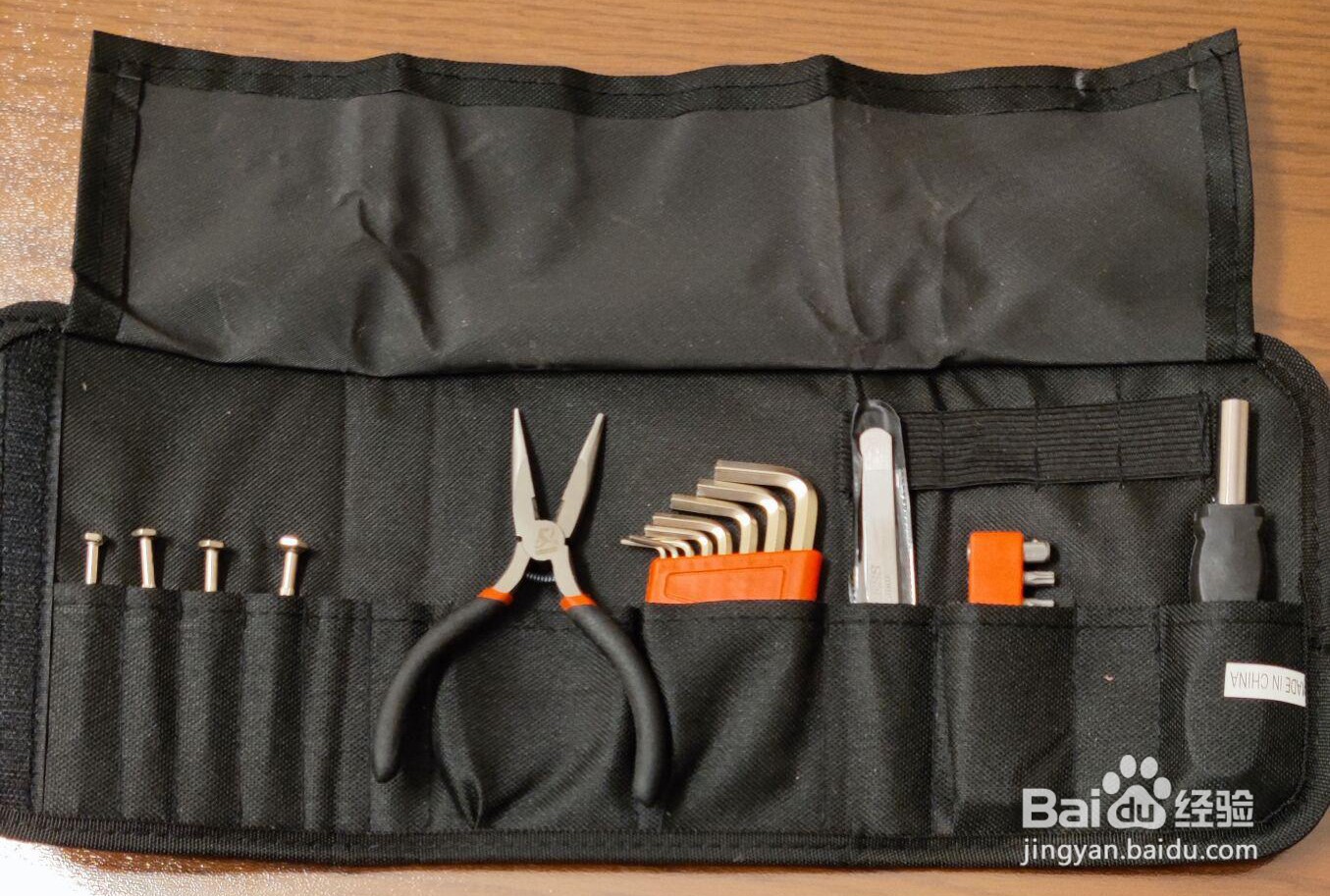

图2 所需工具包

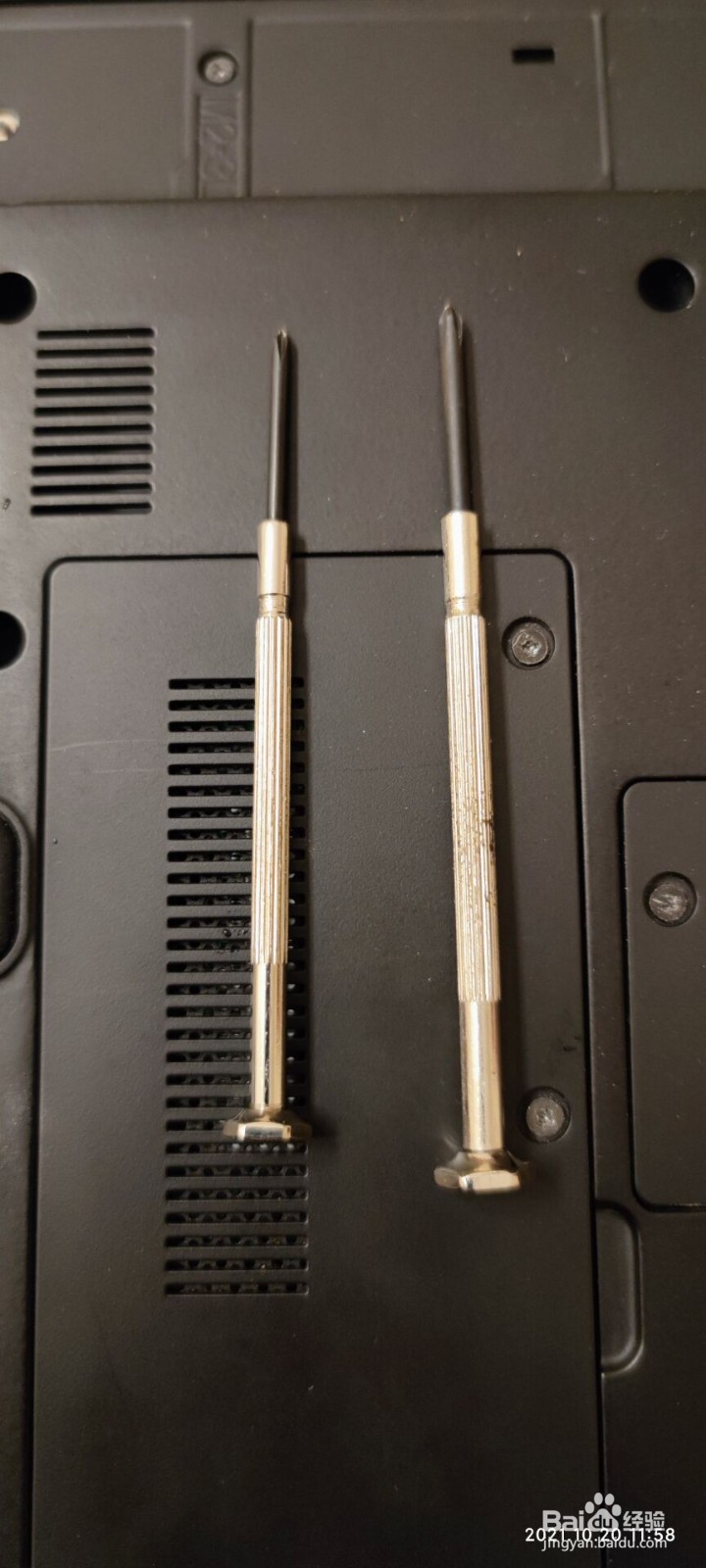

图3 真正发挥作用的工具

2、2. 如图4所示，圈中标识为硬盘，说明硬盘所在部位，打开这个部位的盖板一般可见硬盘，如图5。

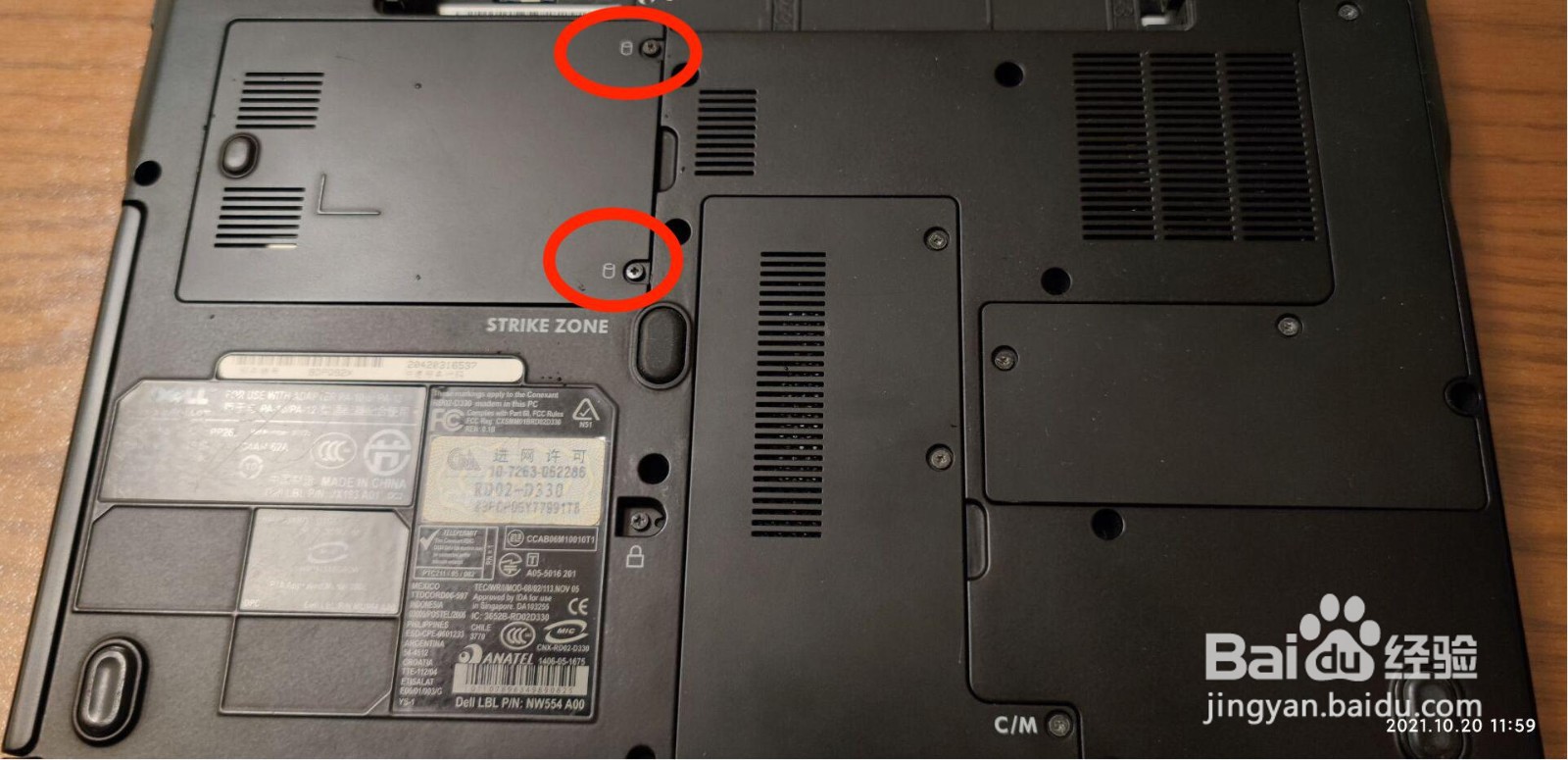

图4 硬盘标识及所在部位

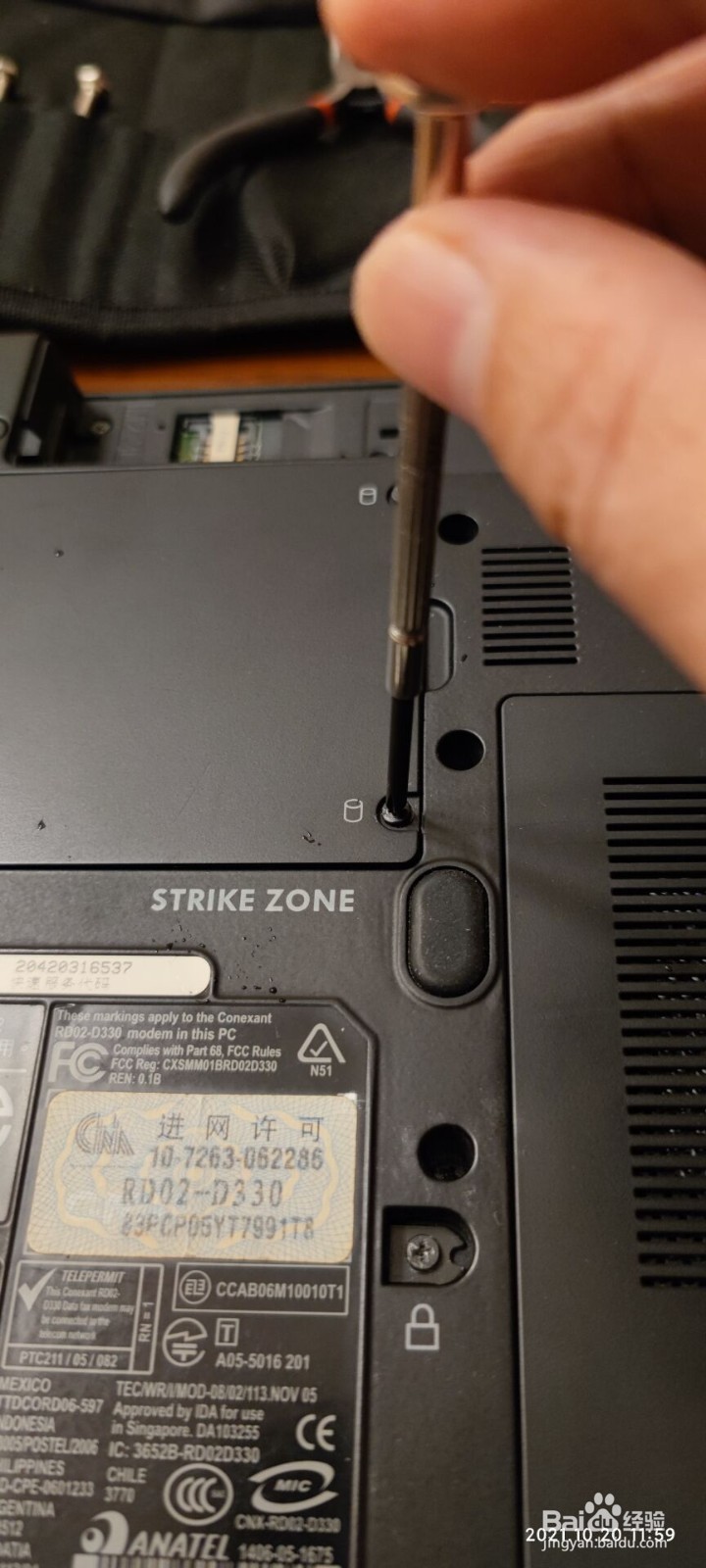

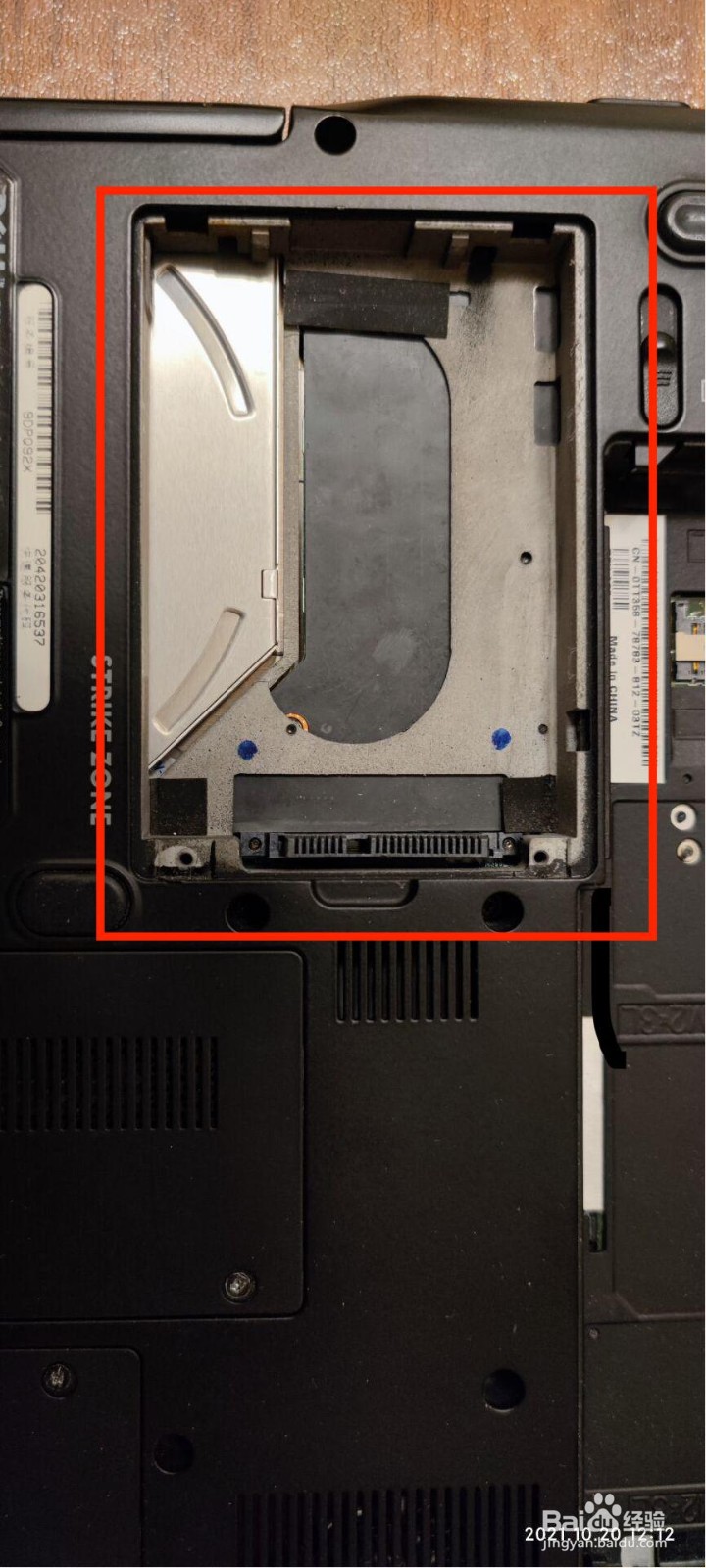

图5 打开硬盘盖板，可见硬盘

3、3. 如图6，不能再被箭头误导，按图中所示位置用手拉起硬盘即可。硬盘取出后如图7所示。

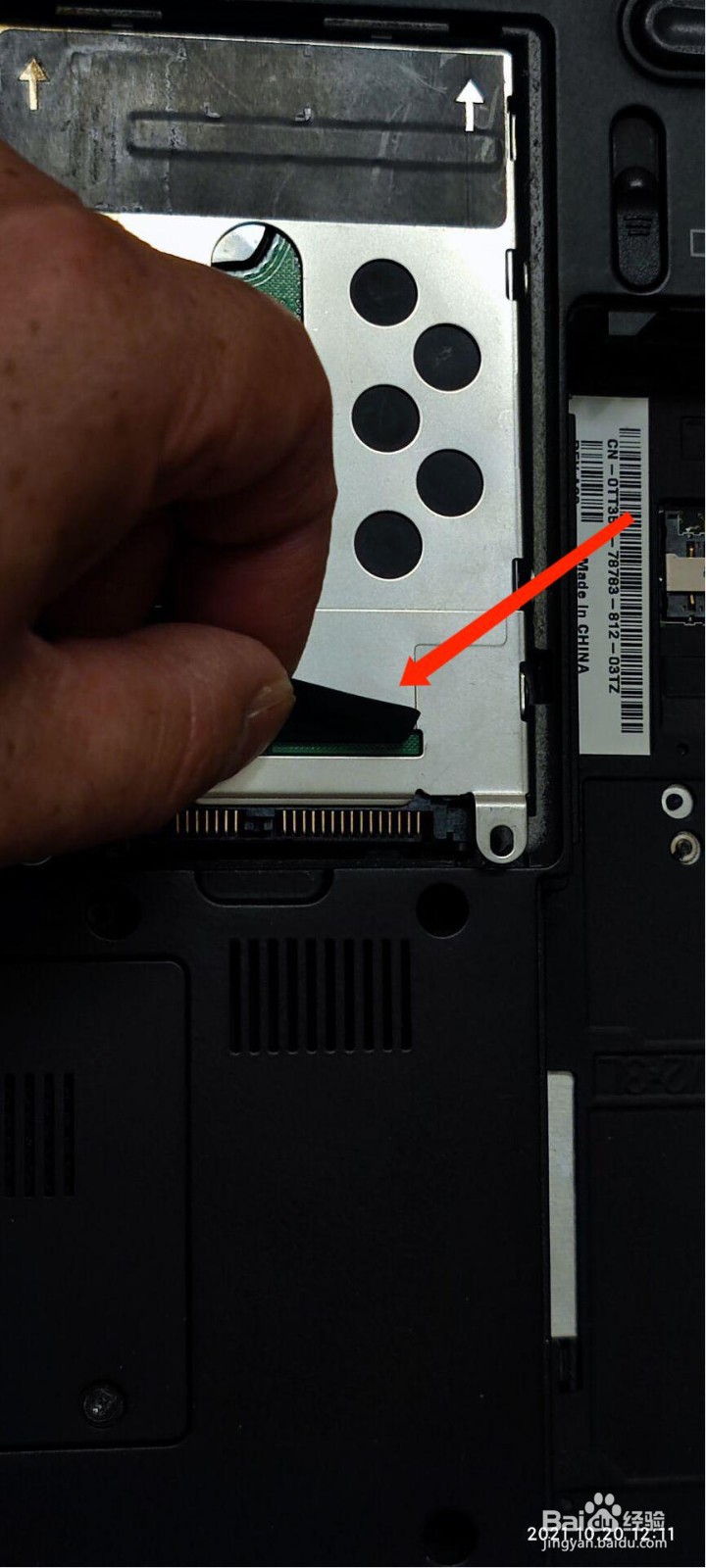

图6 拆卸硬盘所拉的部位

图7 硬盘拆卸后

4、4. 注意观察硬盘的接口，如图8，接触部位是片状的，无法和市场上可购买的转换口对接。思考一会，多观察一会......

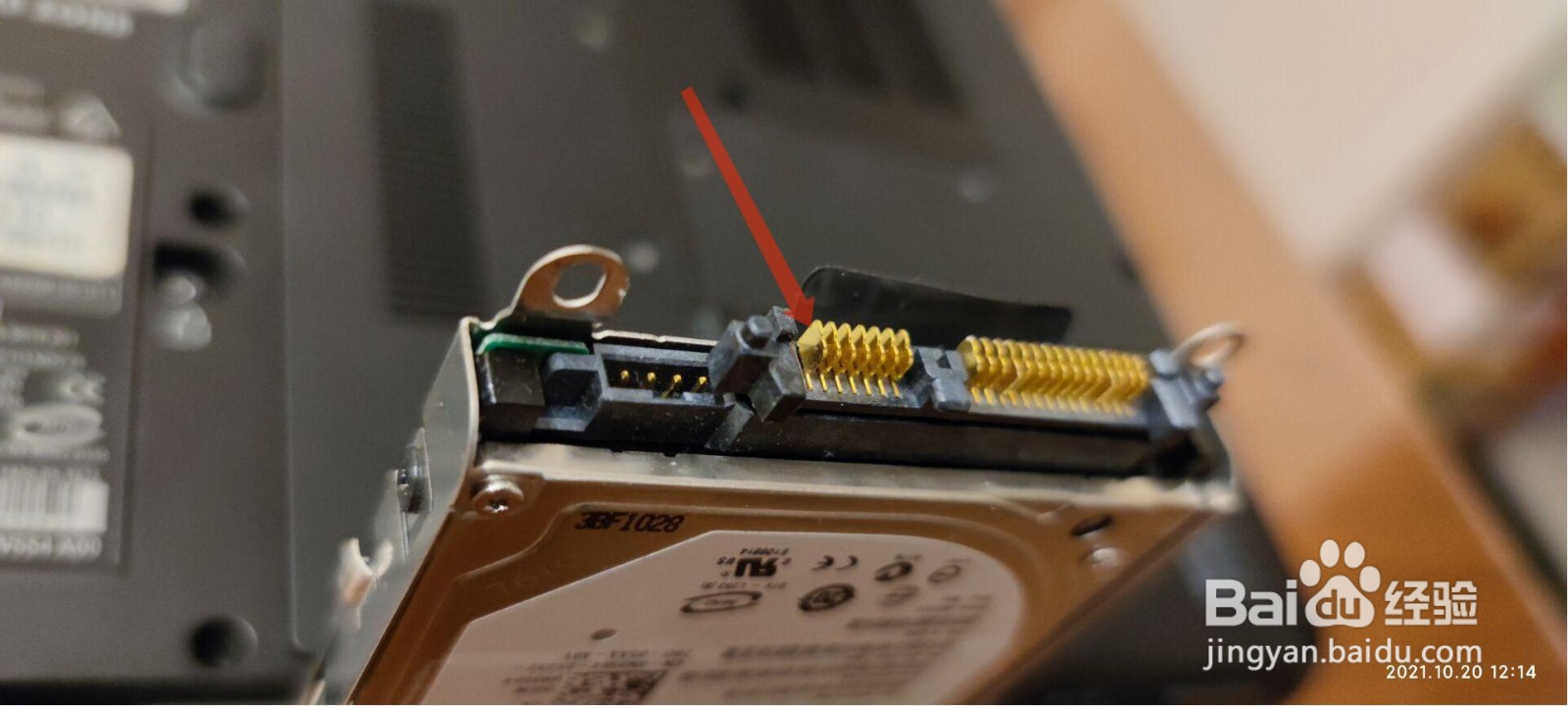

图8 接触部位是片状的

5、5. 思考后，聪明的你会脑洞大开，原来这个接口还可以拆卸，如图9，两边同时用力翘起就好了。看看图10，拆后的样子。

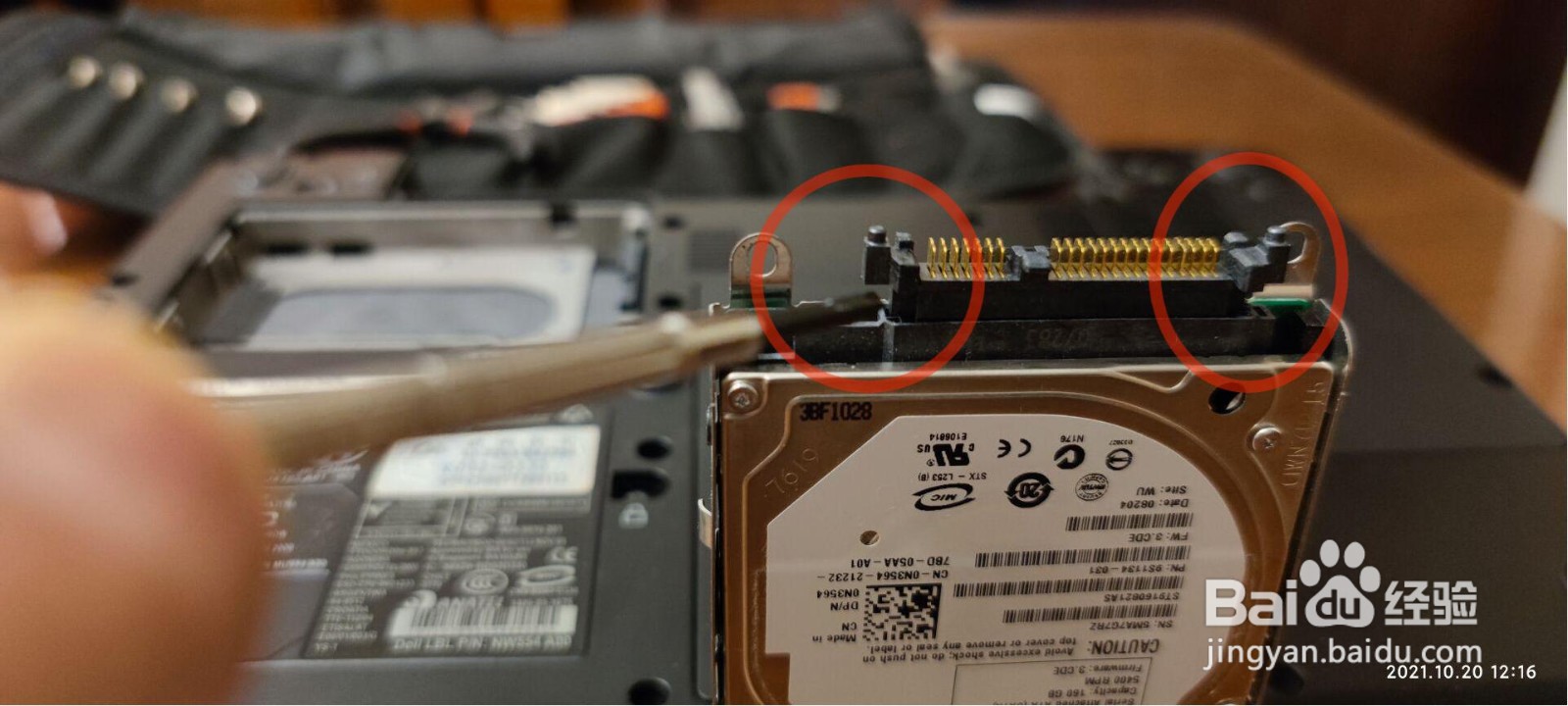

图9 圈中的位置同时向上用力哟

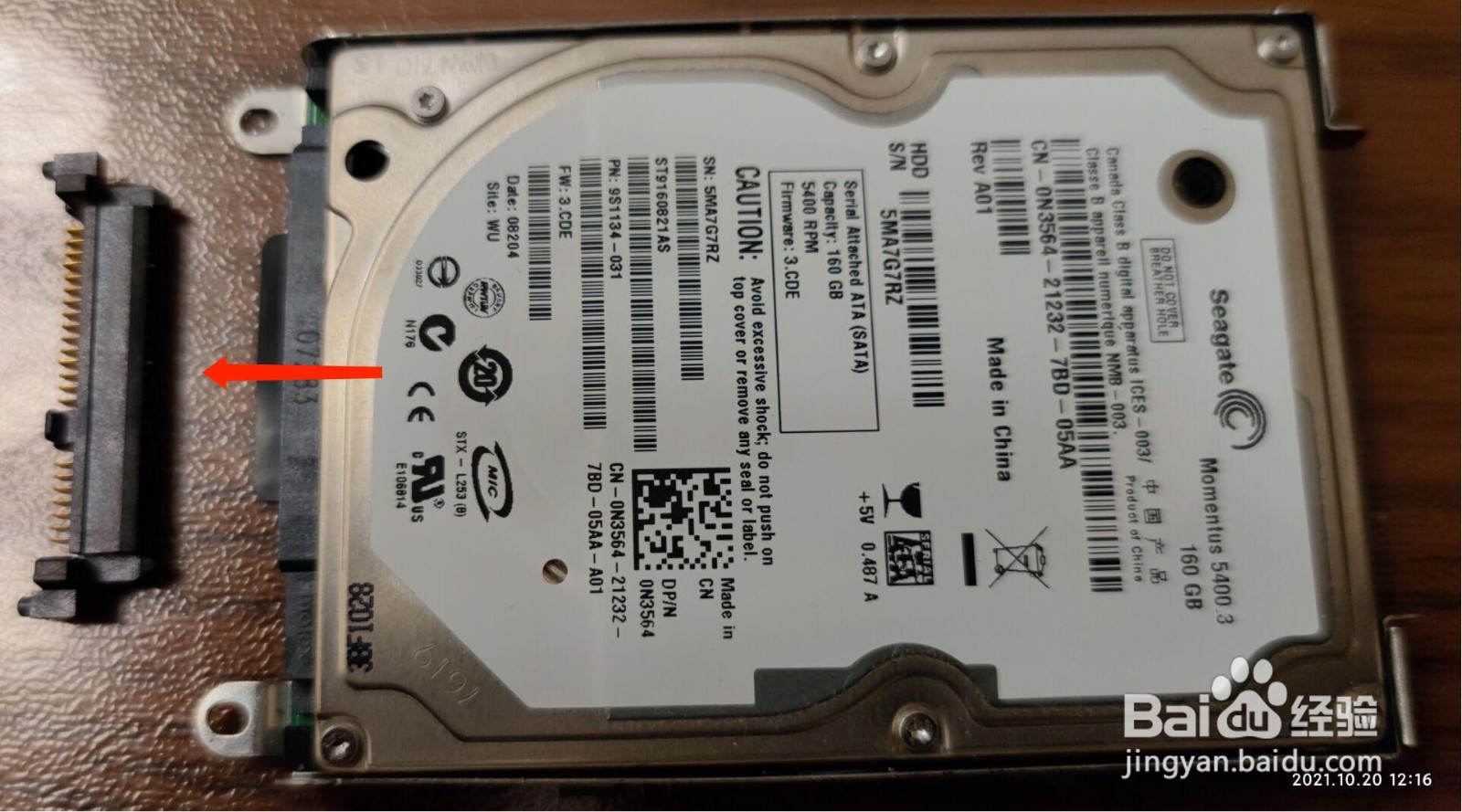

图10 不好意思，我脱离了

6、6. 如图11，看到这个接口你就笑了，可以用如图12的装备和笔记本硬盘连接了。

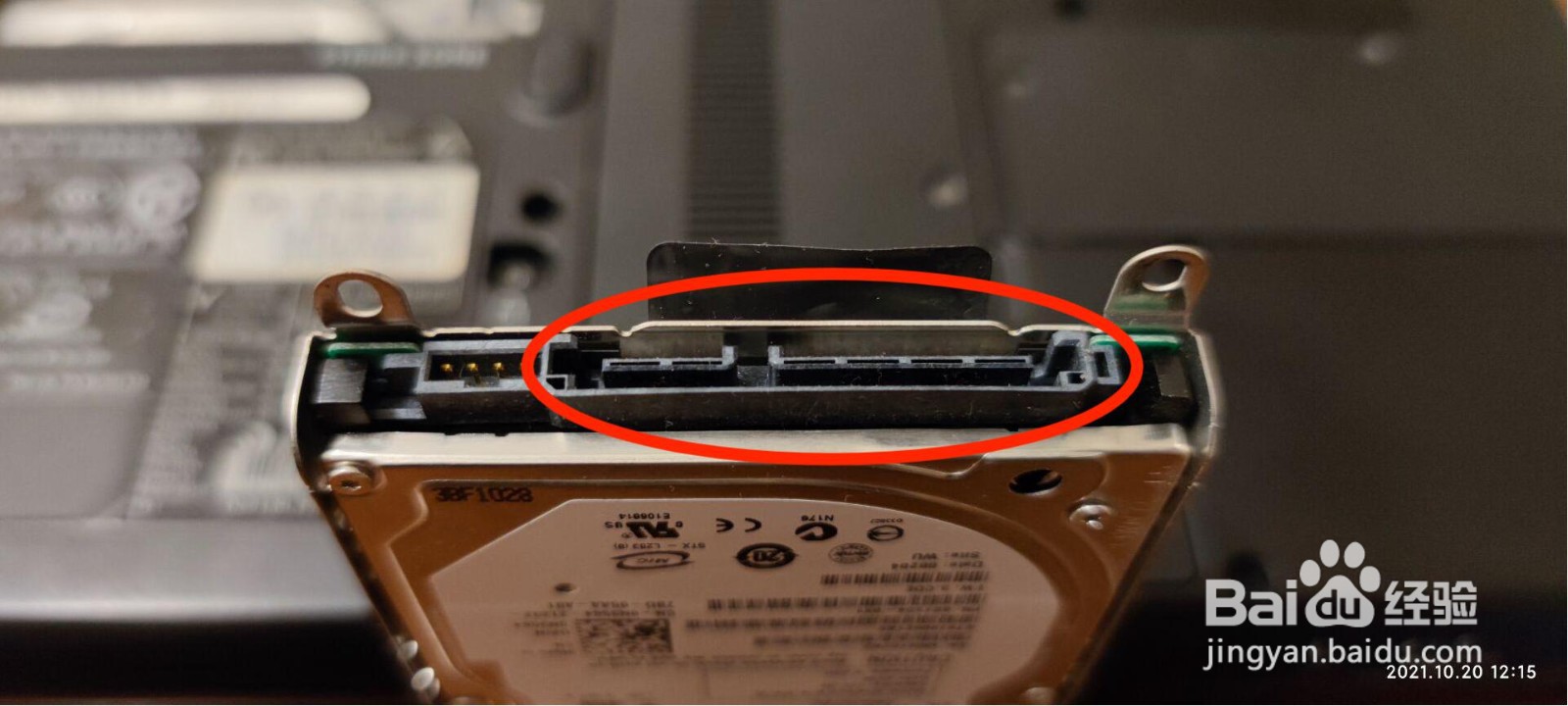

图11 硬盘上真正的接口

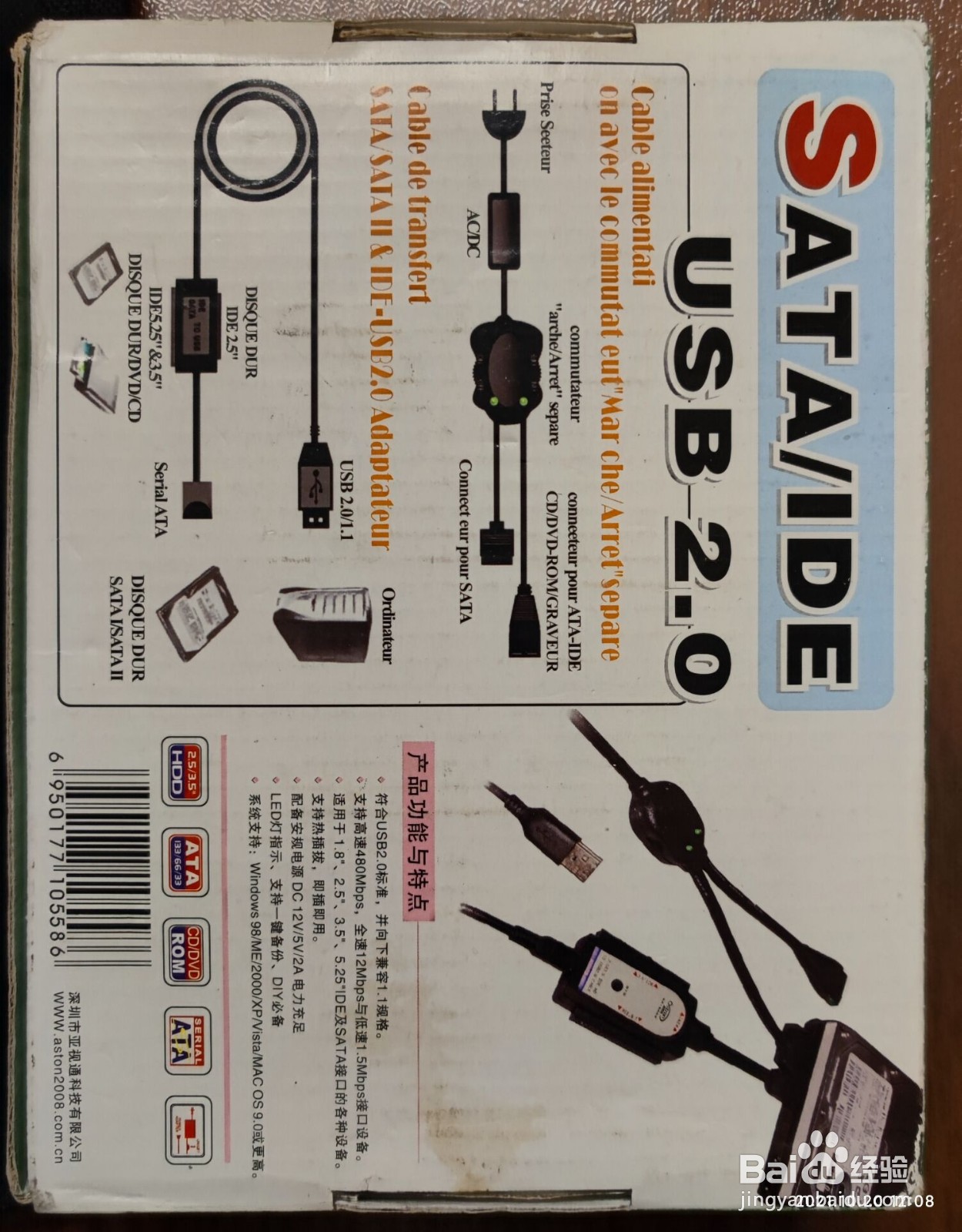

图12 可以连接笔记本硬盘和电脑的东东

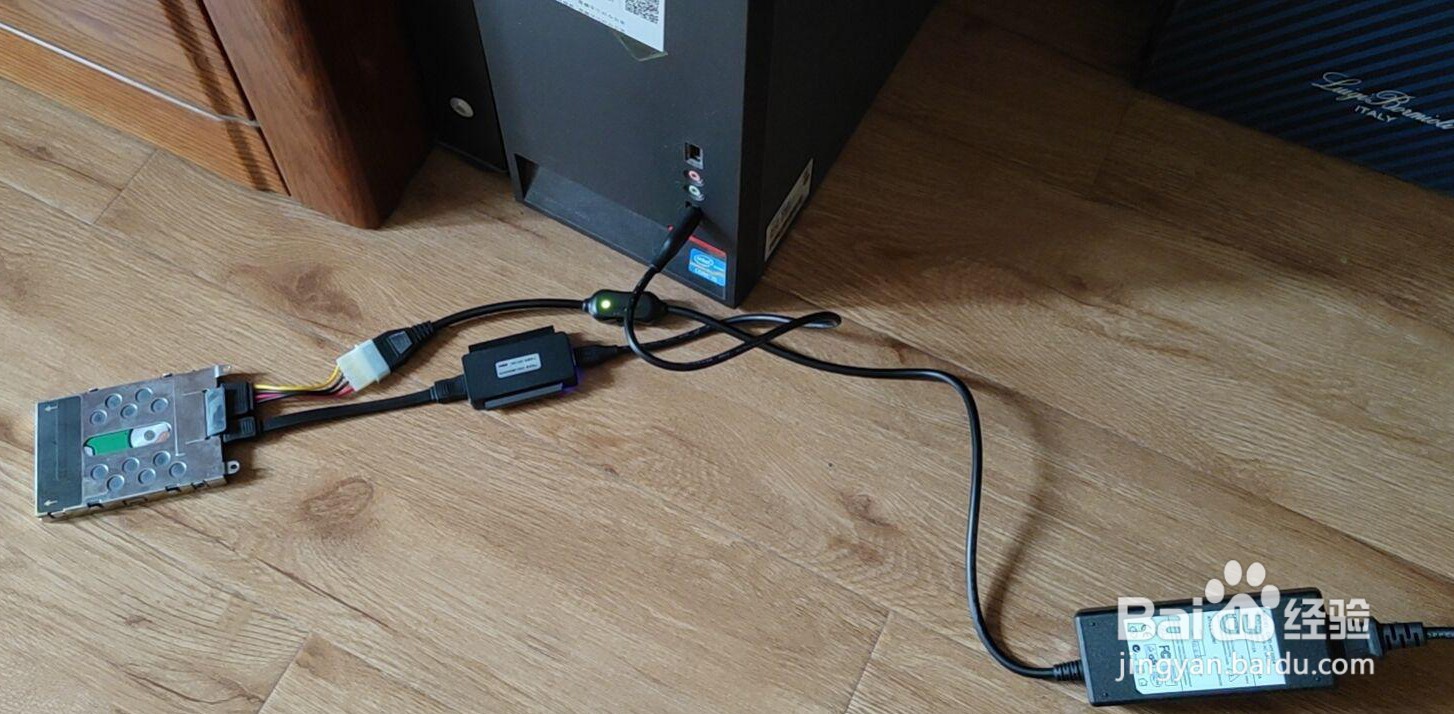

7、7. 如图13，连接好了，可以处理你的数据了。当然，格式化和分区硬盘也可以哟。

图13 笔记本硬盘可以工作了

到这里可以结束了，我笑了，相信你也笑了，因为又省下不少money。
