CAD怎么标注公差

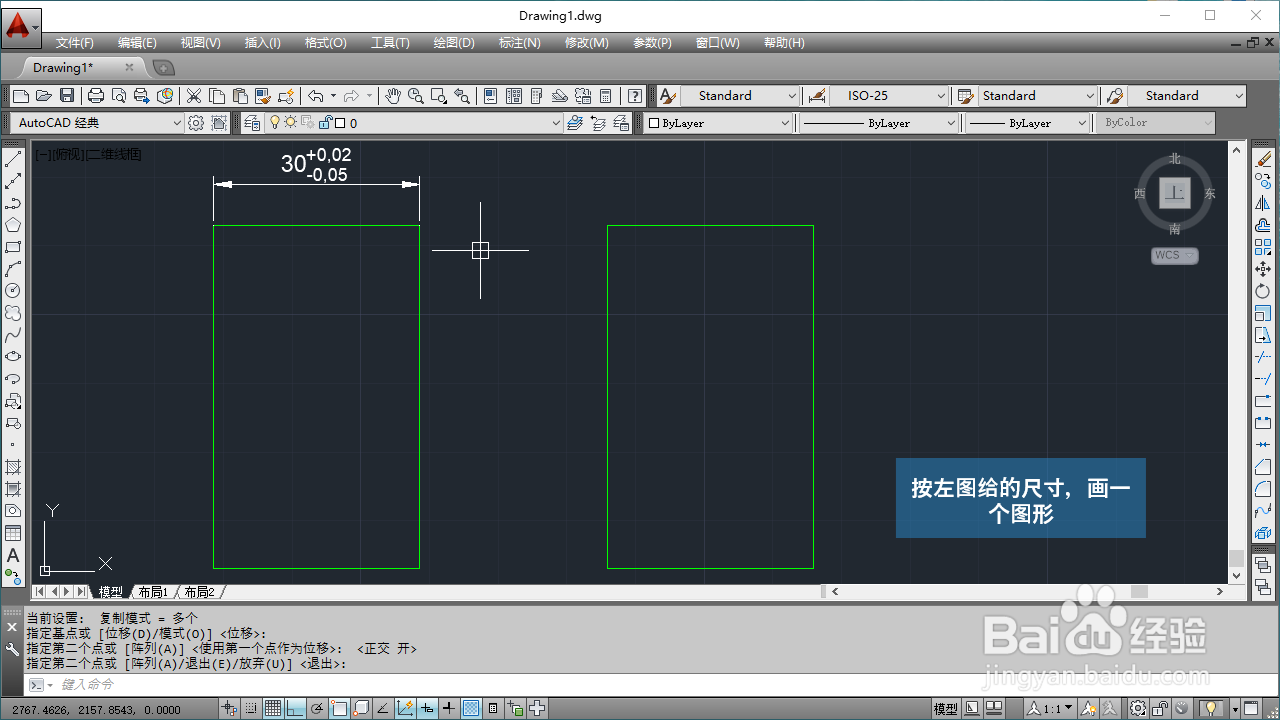

1、按左图给的尺寸，画一个图形。

2、现在要开始进行标注了，选择{标注}菜单下面的{线性}标注。

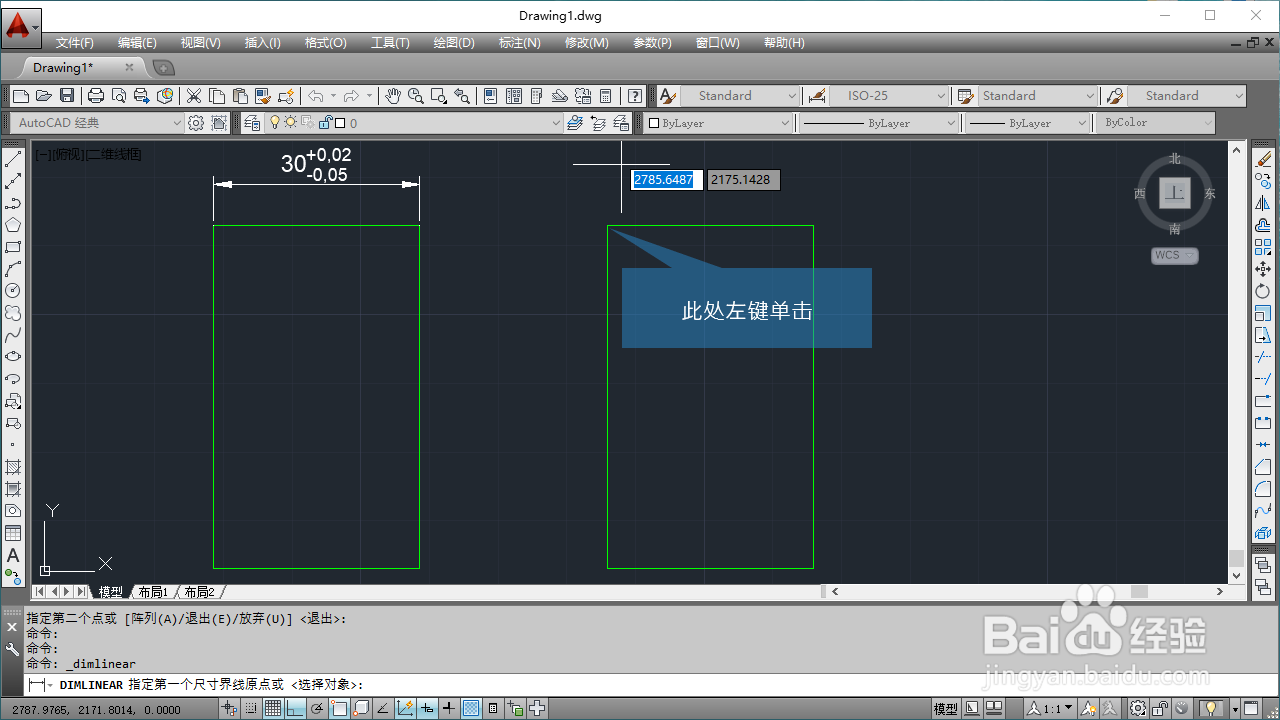

3、鼠标移动到左边的这个点，点击。

4、鼠标移动到右边的这个点，点击。

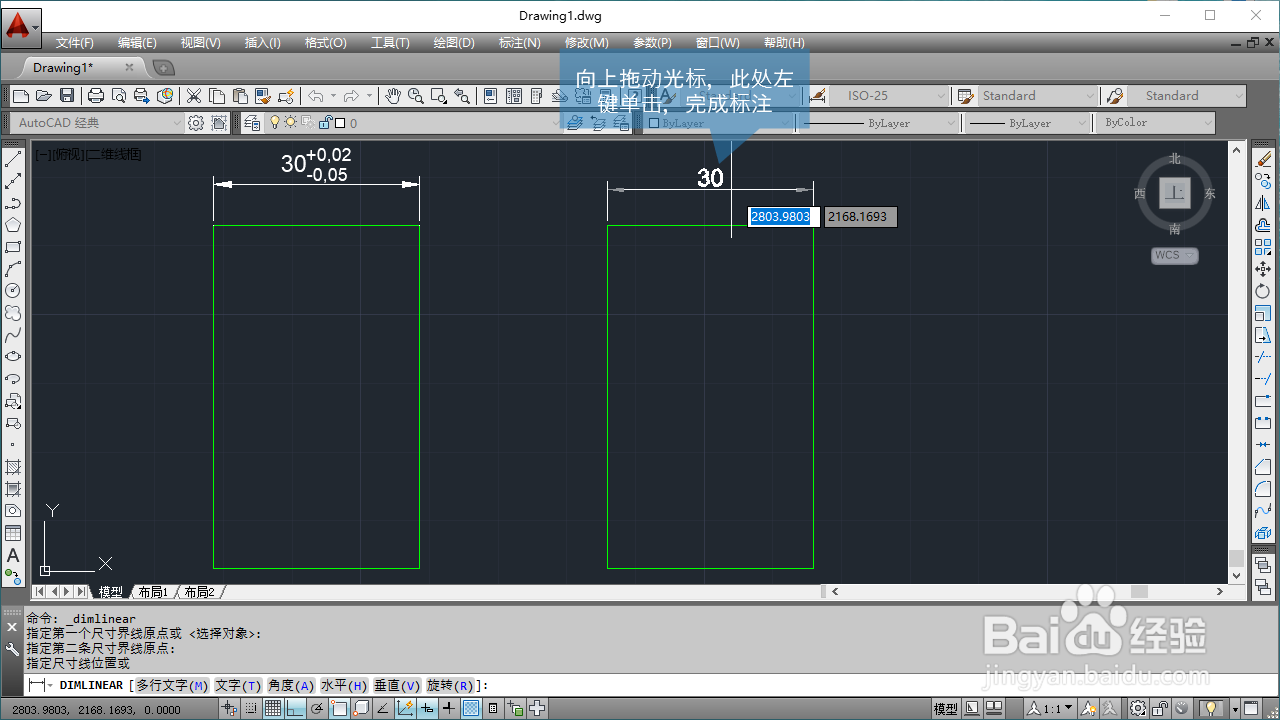

5、向上拖动光标，在合适的位置左键单击，完成标注

6、选择刚才标注好的尺寸线，并右击鼠标，在弹出的下拉菜单中选择特性。

7、然后就会弹出特性对话框，拖动如图所示的滚动条。

8、一直找到公差这一栏，点击{无}。

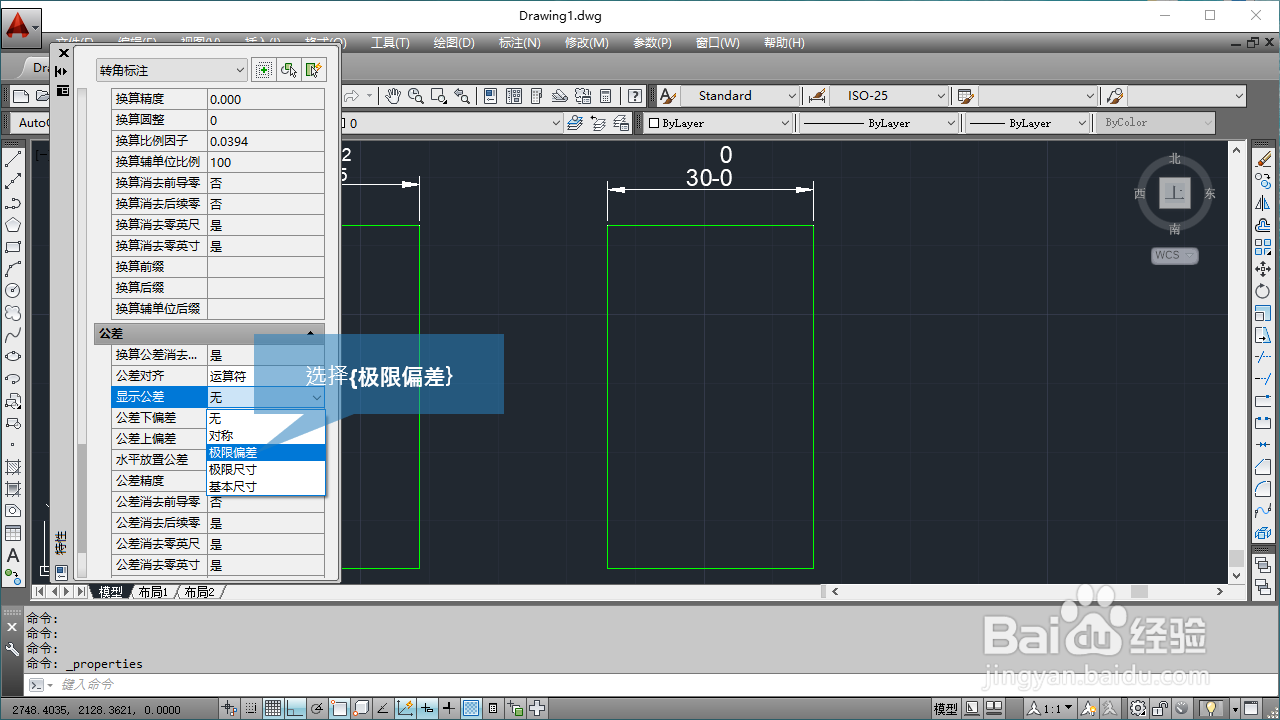

9、之后在弹出的下拉框中选择{极限偏差}。

10、鼠标点击下偏差这一栏，并输入0.05。

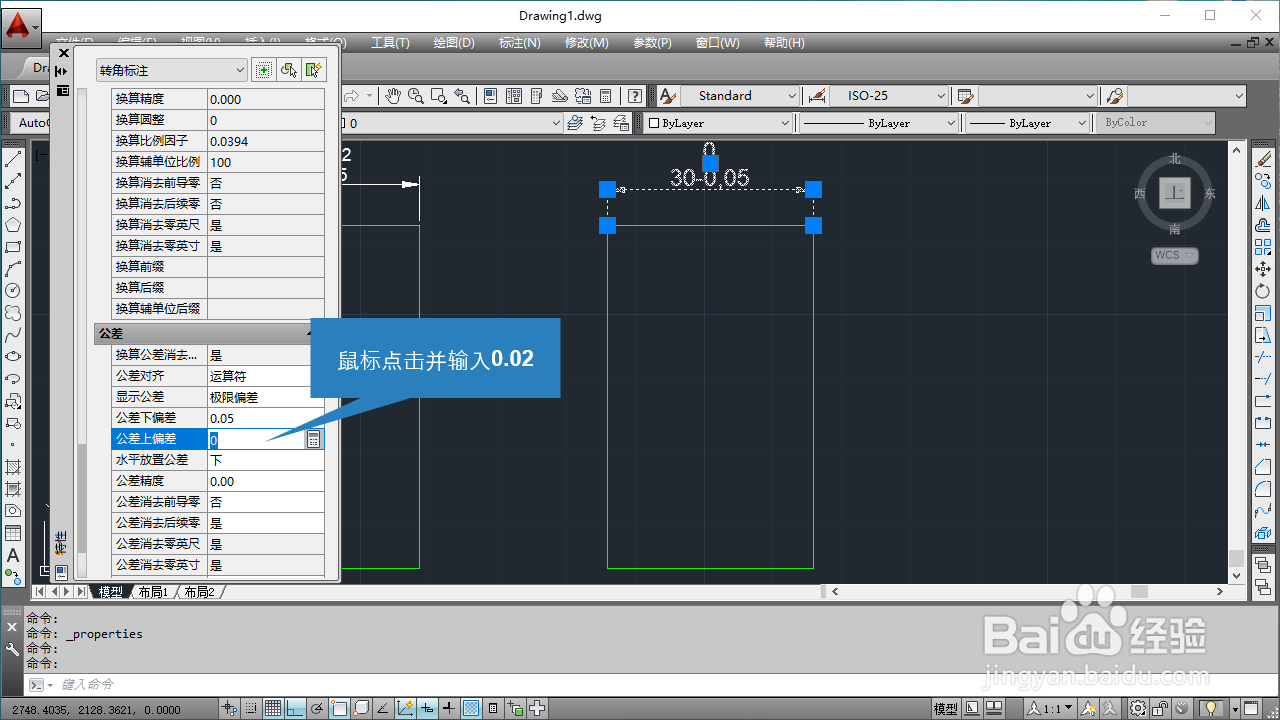

11、鼠标点击上偏差这一栏，并输入0.02。

12、设置公差放置位置，单击如图所示的位置并选择{中}。

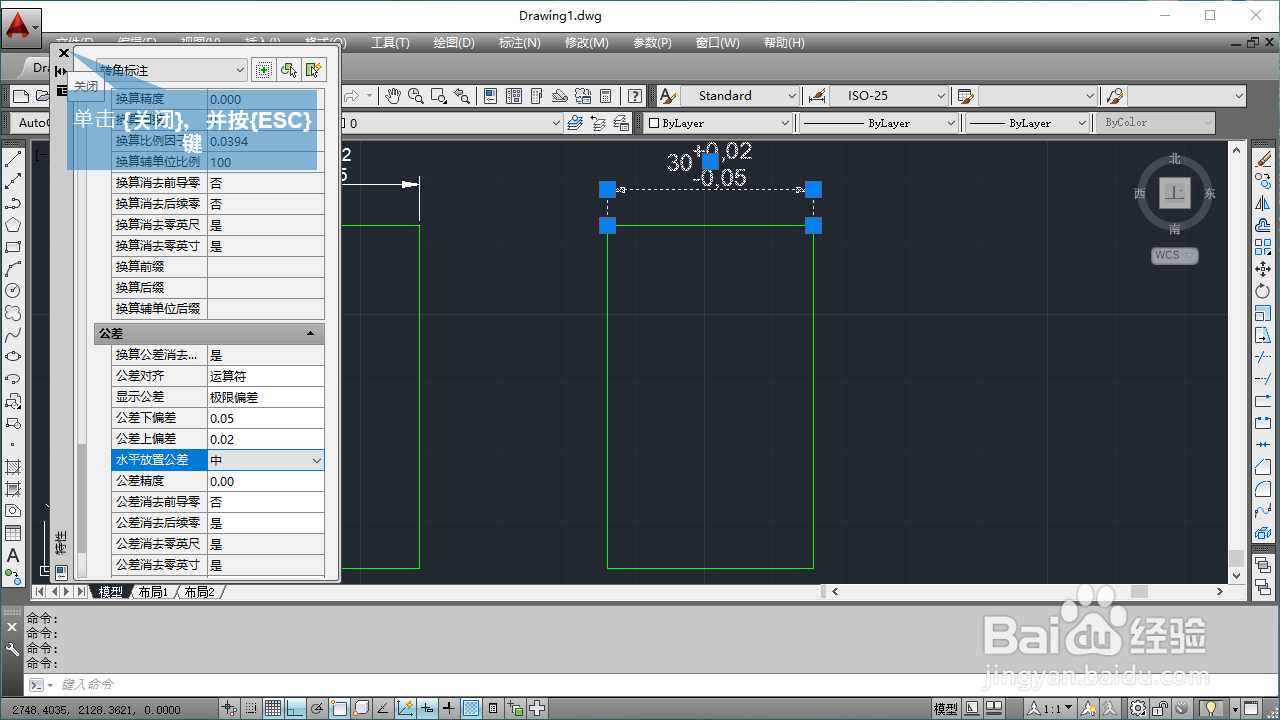

13、单击 {关闭}，并按{ESC}键，退出特性对话框。

14、可以看到，公差就标注好啦。不知道大家学会了没有，学会了的老铁就投我一票！

15、总结：1. 先标注一个尺沌纟釜变寸。2. 选择尺寸线并右击。3. 在弹出的特性对话框中找到公差那一栏。4. 设置公差类型为极限偏差。5. 设置上偏差。6. 设置下偏差。7. 设置公差放置位置为：上或中或下。
