绝缘油介电强度测试仪操作方法

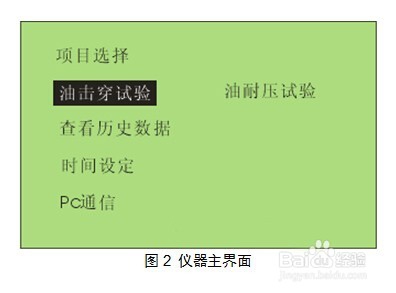

1、试验操作流程1将仪器可靠接地2断电状态下，将磁振子置于验油杯中3试油必须在不呃赴叟镦破坏原有贮装密封的状态下，于试验室内放置一段时间，待油温和室温相近后方可揭盖试验。在揭盖前，将试油轻轻摇荡，使内部杂质均匀，但不得产生气泡，在试验前，用试油将油杯洗涤2-3次。4断电状态下，将测试样油装入油杯试油注入油杯时，应徐徐沿油杯内壁流下，以减少气泡，在操作中，不允许用手触及电极、油杯内部和试油。试油盛满后必须静置10-15分钟，方可开始升压试验。5断电状态下，罩上电极罩，盖好高压仓6合上电源开关，仪器出现欢迎界面后，自动转入主界面如图2所示。7通过旋转鼠标可以选择进行击穿试验，耐压试验，查看历史数据，时间设定和PC通信等操作项目。

2、击穿试验进入击穿试验后，鞭徇跋尜仪器显示如图3所示界面，击穿试验的操作方法为：1进行试验参数设置，设置的项目包括，油标号，初始静置时间，试验次数，静置时间和搅拌时间，初始静置时间的范围是0秒幻腾寂埒-9分59秒，静置时间的设置范围是0秒-9分59秒，搅拌时间的设置范围是0秒-59秒。2选择开始试验，点击运行后仪器按照先升压至击穿，搅拌，静置，再升压至击穿的顺序循环进行，直至达到设定的试验次数为止，蜂鸣器鸣叫，试验停止。3击穿试验完成后，显示的试验结果包括的击穿电压，击穿电压平均值和试验参数设置4操作人员还可以根据需要将试验结果保存和打印。

3、耐压试验进入耐压试验后，仪器显示如图4所示界面，耐压试验的操作方法为：1进行试验参数设置，设置的项目包括，设置电压和耐压时间2选择开始试验，点击运行后仪器按照先升压至耐压值，如果升压过程中，发生击穿现象则试验直接结束，如果升压至耐压值过程中没有发生击穿，则在耐压值电压停留“耐压时间”所设定的时间长度。3耐压试验完成后，显示的试验结果包括耐压值，耐压时间和试验结果（合格/不合格）4操作人员还可以根据需要将试验结果保存和打印。

4、查看历史数据在仪器主界面中选择查看历史数据后，画面中显示的内容有当前所保存的试验总组数，当前所选择组的序号和存储时间等，历史数据查看的操作有：1将光标移至确认则会进入试验结果查看画面，在这些界面中可以打印或删除该组数据。2光标移至返回，点击确认后，返回至仪器主界面3移至删除全部数据后，点击确认将清空仪器中存储的所有历史数据。

5、时间设定在主界面中选择时间设定选项，可进入时间设定界面，调整仪器内置时钟的时间。由于系统对试验数据的记录和查询是以仪器内置的试验时间为标准的，所以推荐在试验之前校准仪器时间。
