改装汽车线路接口

1、先来张主控界面图，哈哈  这回大家估计都能猜到我的新坐骑是啥车了！

2、这个是找来的CD后面的分布图   音频输入接口应该接在 Sound system的 04 08 09 这3根线上

3、首先准备音频输入接口线一根 和 一个带有铁插头的接线（音频输入接口买好一点的 音质好）

4、长度这么多就够了

5、这三根线连起来

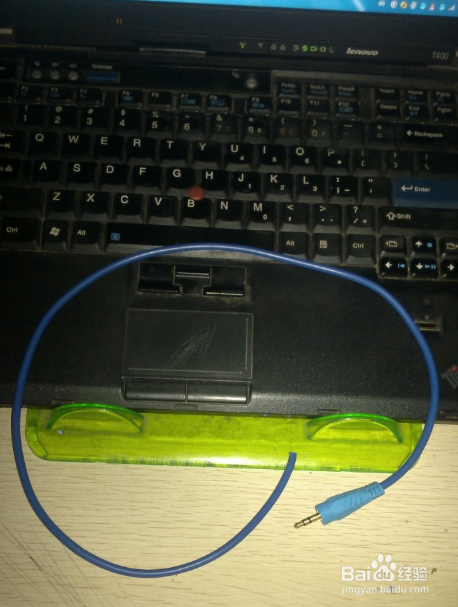

6、我买的音频输入接口线  不够理想 电脑配件那里最好的   线很细

7、用胶带和有插头的线连接

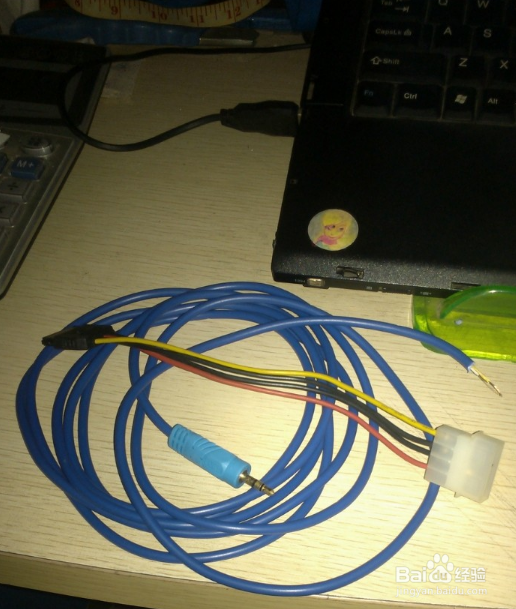

8、这样就行了，准备装车

9、先去后备箱拿工具  需要用到螺丝刀

10、装饰条先去掉 装饰条压着CD机呢   CD机的螺丝也在下面

11、总共两条装饰条  去掉一个了

12、第二个也去掉了

13、去螺丝 就可以拿去CD机了

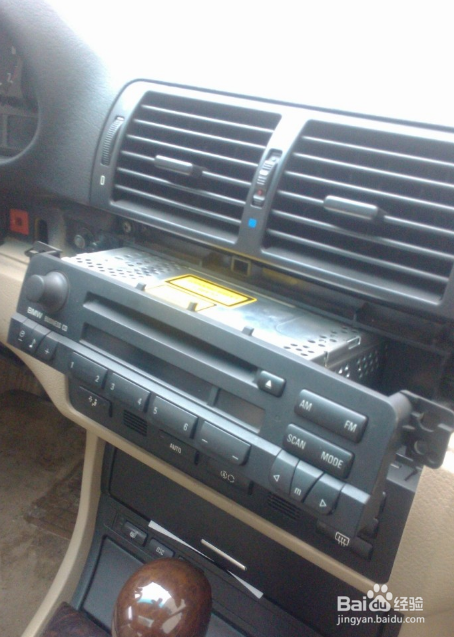

14、抽出来了   其实很简单

15、先把两个插头都去掉

16、这个就是上面那个分布图 04  08 09 就在右下角那个分区

17、看到没 右下角 数字下的很清楚

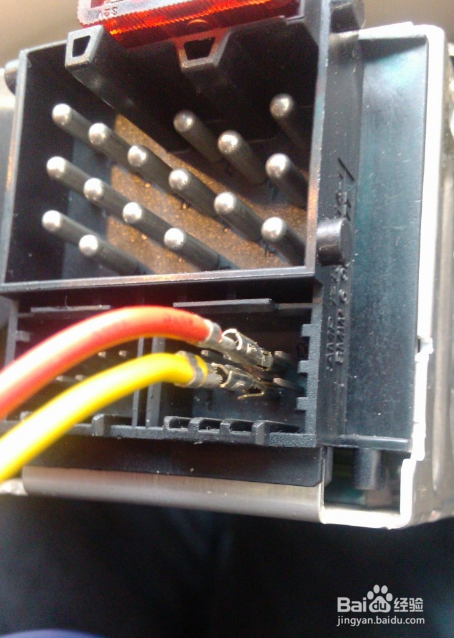

18、分别插到 04 08 09   但是有个问题看到没 插头之间的距离很近 有晃动的话两个线会有接触 那就麻烦了

19、外部缠上胶带绝缘

20、搞定  总共3条线

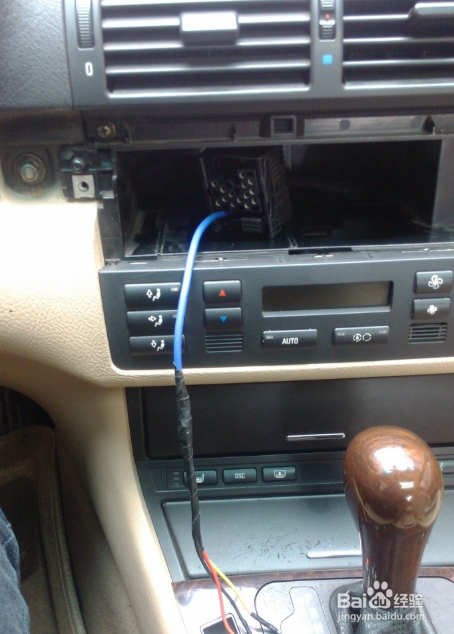

21、把另一头插头从插头里穿过去     下面来给音频输入接口插口找个出口

22、哈哈 没错吧 我发现我还是挺有才的  储物盒用力一拔就出来了  转个洞音频输入接口从这里出来

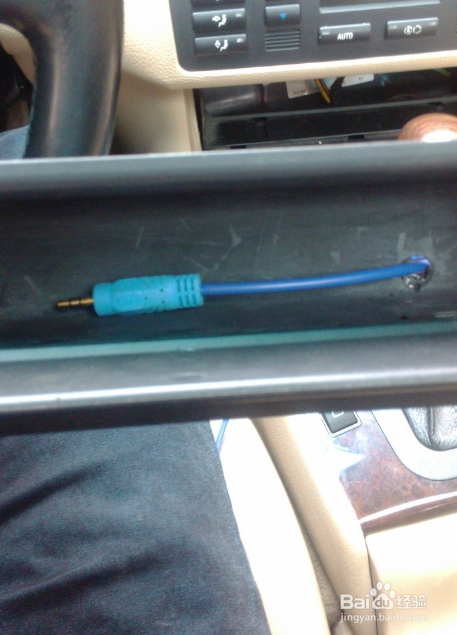

23、不错吧接出来了！

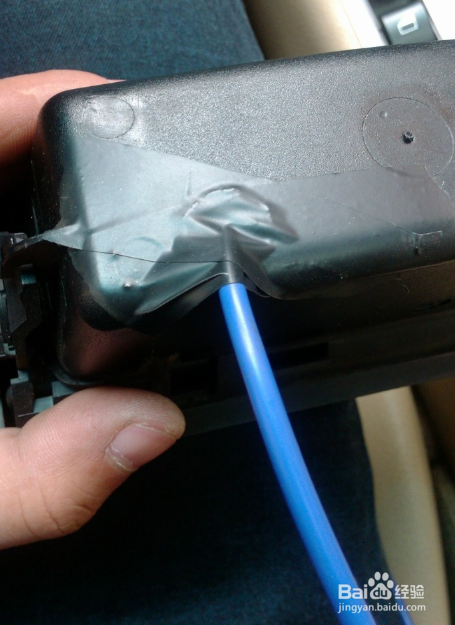

24、背部用胶带固定一下

25、就这样把储物盒插进去  三条线再插好

26、储物盒插回去了

27、3条线再插到指定的位置  把CD机放进去

28、呵呵  这样就搞定了 。
