AM5728 LED测试

2025-11-02 21:46:59

1、c有2组LED：D3和D4，每组LED都有蓝，绿，红三种颜色。

LED位置如下图所示：

AM5728 LED测试

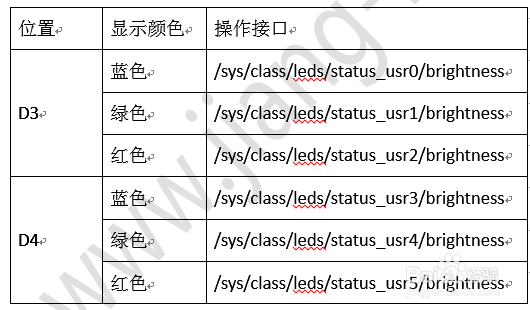

2、JN-mini5728 LED位置与操作方式

AM5728 LED测试

3、点亮LED

root@am57xx-evm:~# echo 1 > /sys/class/leds/status_usr0/brightness

root@am57xx-evm:~# echo 1 > /sys/class/leds/status_usr1/brightness

root@am57xx-evm:~# echo 1 > /sys/class/leds/status_usr2/brightness

root@am57xx-evm:~# echo 1 > /sys/class/leds/status_usr3/brightness

root@am57xx-evm:~# echo 1 > /sys/class/leds/status_usr4/brightness

root@am57xx-evm:~# echo 1 > /sys/class/leds/status_usr5/brightness

4、关闭LED

root@am57xx-evm:~# echo 0 > /sys/class/leds/status_usr0/brightness

root@am57xx-evm:~# echo 0 > /sys/class/leds/status_usr1/brightness

root@am57xx-evm:~# echo 0 > /sys/class/leds/status_usr2/brightness

root@am57xx-evm:~# echo 0 > /sys/class/leds/status_usr3/brightness

root@am57xx-evm:~# echo 0 > /sys/class/leds/status_usr4/brightness

root@am57xx-evm:~# echo 0 > /sys/class/leds/status_usr5/brightness
