氧化锌压敏电阻之限压型过压保护元件

1、工作原理：

它相当于一个可变电阻，它是并联于电路中的。当电路在正常工作时，压敏电阻的阻抗很高，漏电流很小，可视为开路，对电路几乎没有影响。但当一很高的异常电压到来时，压敏电阻的电阻值瞬间下降，即从高阻变为低阻，将过大的浪涌电流泄放到大地，同时将过电压箝位在一定安全电压范围之内，从而保护后端线路；当异常突波消失后，压敏电阻的电阻值又恢复到原来的高阻状态，线路可正常工作。

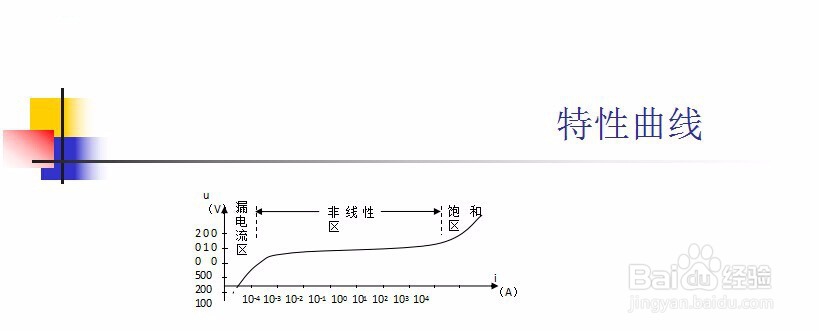

2、曲线特性：

由图可见，当电压较低时，压敏电阻工作于漏电流区，呈现很大的电阻，漏电流很小；当电压升高进入非线性区后，电流在相当大的范围内变化时，电压变化不大，呈现较好的限压特性；电压再升高，压敏电阻进入饱和区，呈现一个很小的线性电阻，由于电流很大，时间一长就会使压敏电阻过热烧毁甚至炸裂。正常使用时压敏电阻处于漏电流区，受到浪涌冲击时进入非线性区泄放浪涌电流，一般不能进入饱和区。

3

4、产品特点：

并联于线路中的限压型保护器件

无极性

反应速度快，一般不超过25NS

浪涌承受能力强，可达70KA

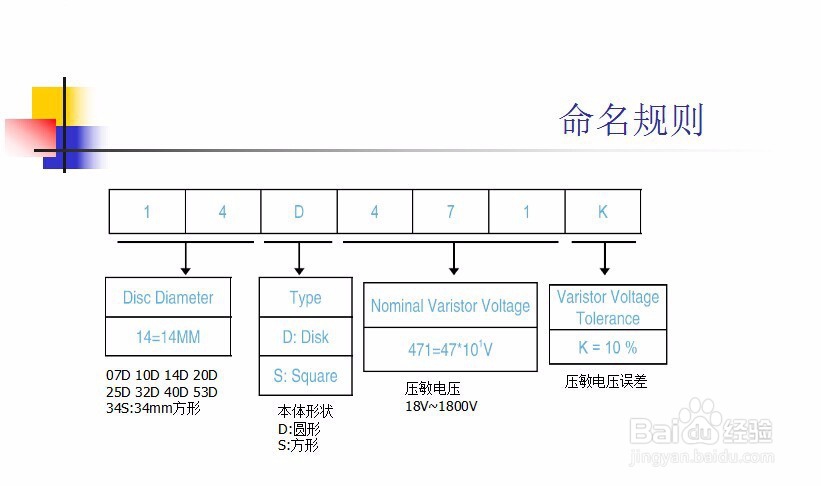

本体尺寸多样，从5D、7D、10D、14D、20D、等到53D，甚至更大尺寸

电压范围广，一般从18V~1800V

电容值较大

容易老化的缺点

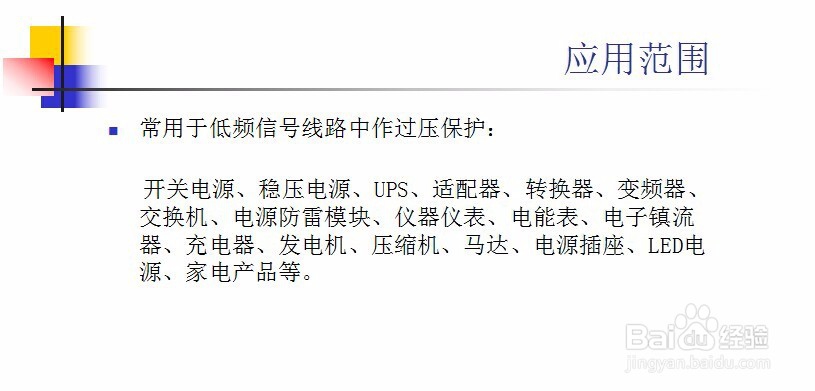

主要用于低频信号线路保护，如电源产品
