CAD绘图尺寸与标注尺寸不一样怎么办?

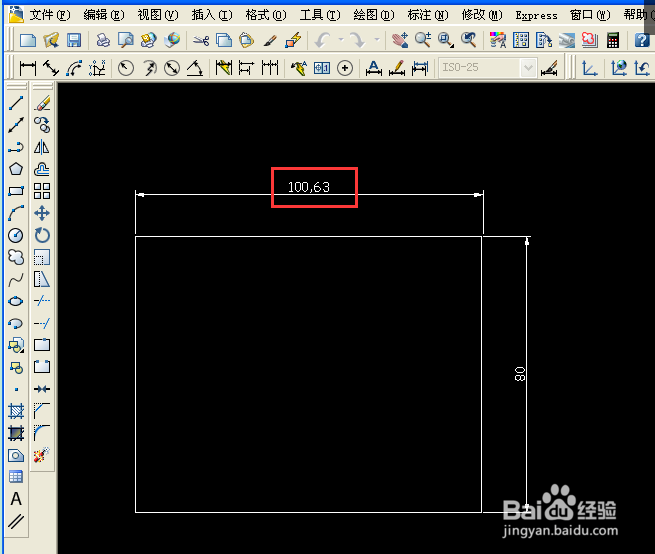

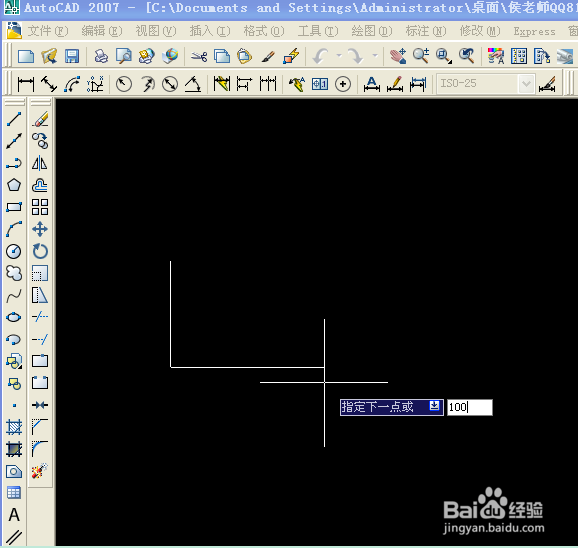

1、打开CAD软件，进入绘图界面，绘制一个矩形，长度输入的是100mm，标注出来却是100.63mm.

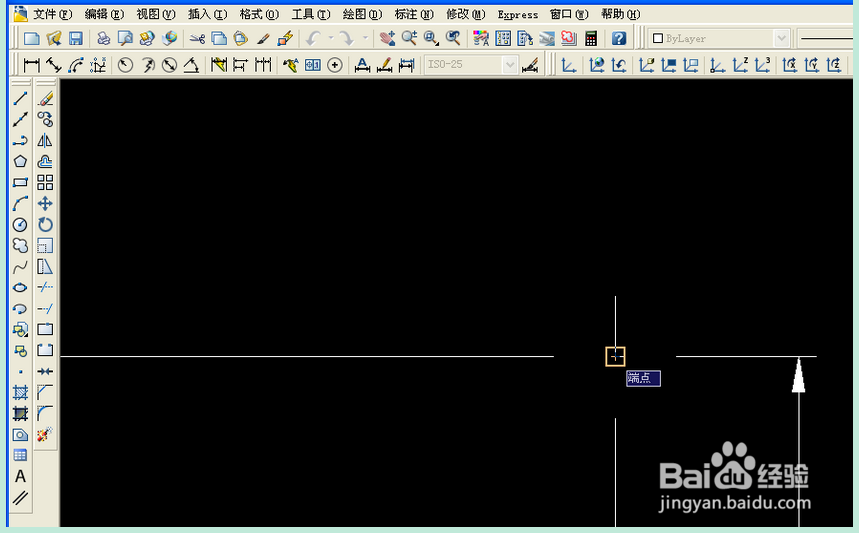

2、可为什么会出现这种情况呢？我们将图放大，可以看见，原来标注的并不是完矩形的长度，却捕捉到了矩形宽度的标注线，这就是产生差异的原因

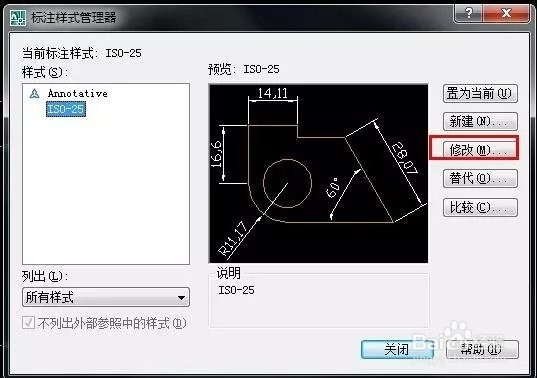

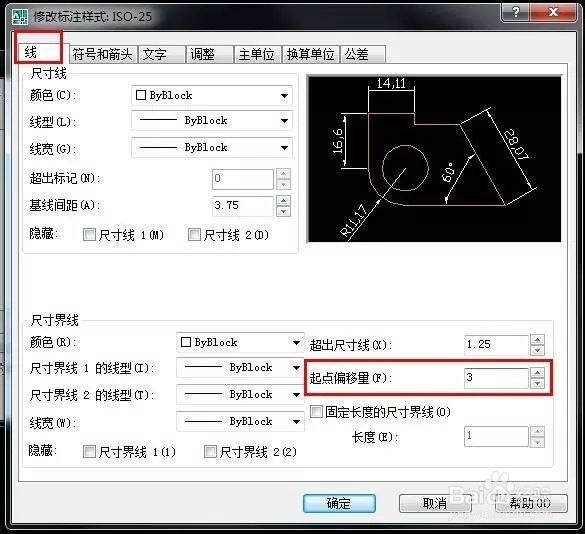

4、进入标注样式管理器，这里选择默认的当前标注样式，如果需要，可以新建一个标注样式，但是为了绘图准确以及图层、标注样式不乱套，直接利用当前的标注样式，点击“修改

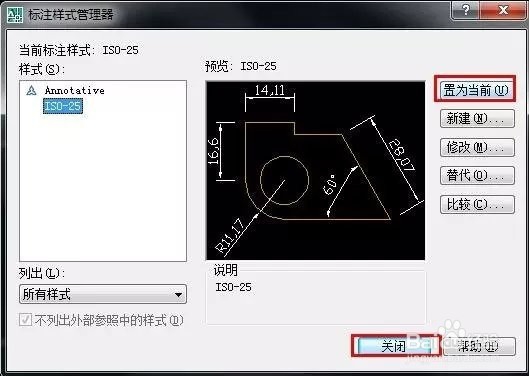

6、返回到“标注样式管理器”，点击“置为当前”，然后点击“关闭”。

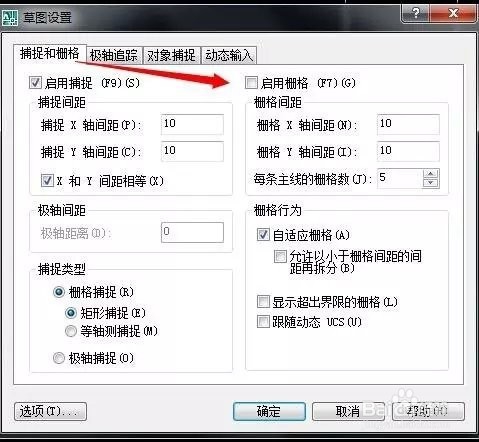

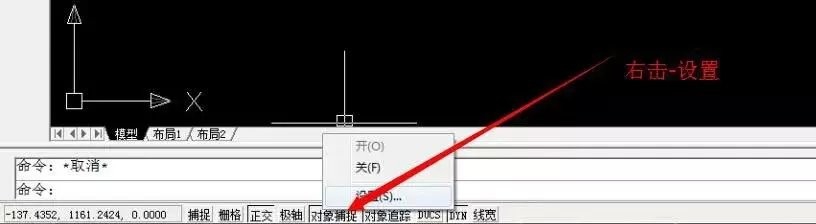

8、方法二：更改临时捕捉方式精确捕捉对象这个方式适合于部分标注尺寸都与绘图尺寸不一致的情况。还有一种可能也是捕捉方式的问题。右键点击绘图界面下方的快捷方式。弹出设置界面，点击“设置”。

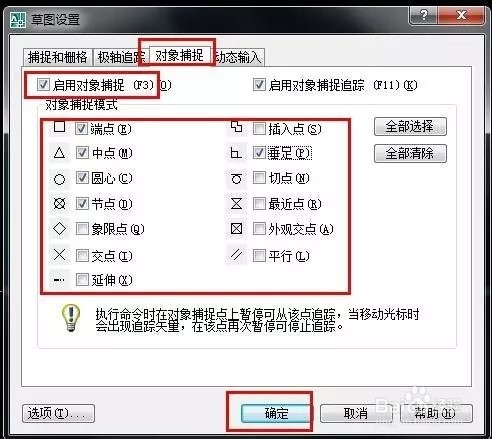

10、问题二：点击“对象捕捉”，进入捕捉设置，这里去掉不用的捕捉方式，尽量减少捕捉的对象，尤其是“最近点”，这个捕捉方式最容易出问题。去掉不用的捕捉方式前面的勾之后，点击“确定”，回到绘图界面。

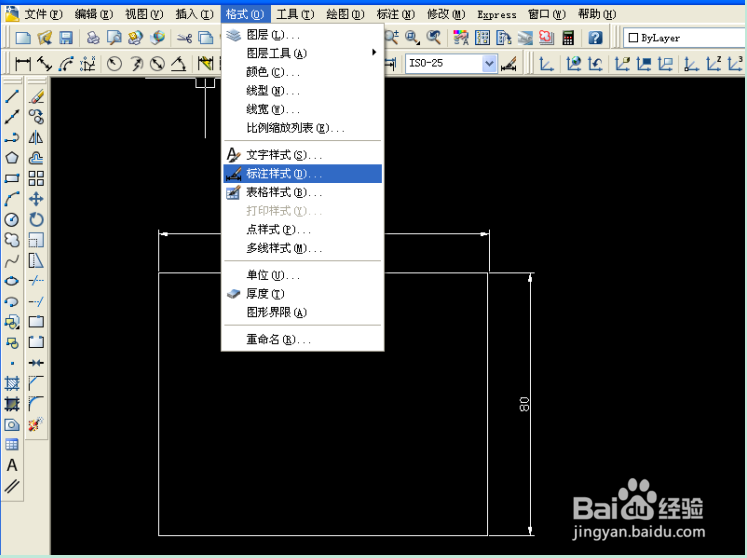

12、方法三：因比例设置不对导致误差的解决办法这个方式适合于所有标注尺寸都与绘图尺寸不一致的情况。在CAD界面中，点击菜单栏的“格式”，弹出格式选择卡，点击“标注样式”，进入标注样式管理器。

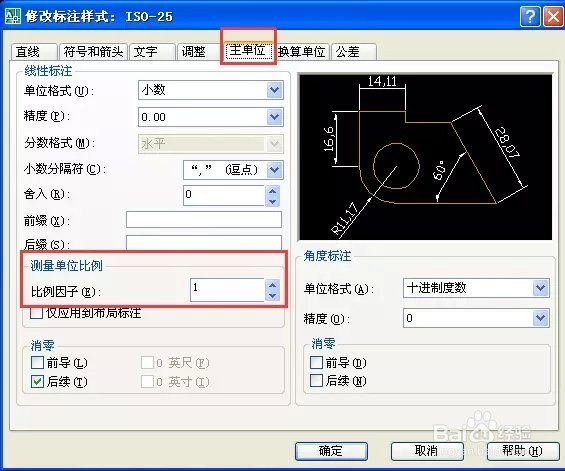

14、进入“修改标注样式”管理器，点击“主单位”，然后点击“测量单位比例”将其比例设置为1，然后点击“确定”。（注：这个方式的用处就是按比例标注，如果你绘制的是2mm，而你想标注成4m罪焐芡拂m，你就可以设置为2）

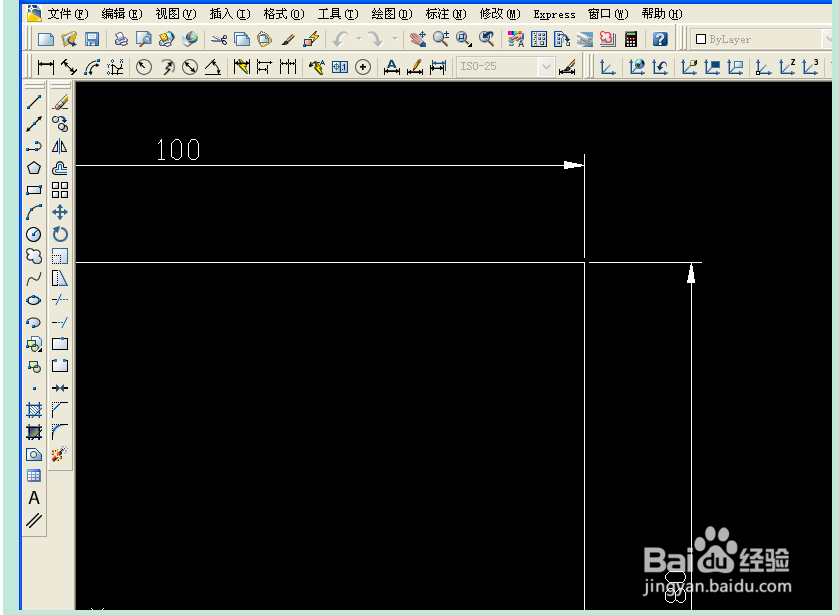

16、再次标注一下，就可以看到问题得到完美解决。
