CKSKY CPU224 以太网接口使用说明书

1、2.1 网络连接方式注：使用以太网通信，在断电情况下需将DIP拨码开关拨至ON，然后CPU上电。CKS7 CPU224H进行以太网通信时，与通信设备（或上位机软件傧韭茆鳟）可进行网线直连、局域网连接或外网连接；下面章节分别介绍CKS7 CPU224H与计算机进行直连、局域网连接和外网连接的设置方式，与计算机正确连接后就可在计算机上根据需求设置CKS7 CPU224H的相关参数，使CKS7 CPU224H的IP地址与其它通信设备的IP地址在同一网段且MAC地址不能相同，才能进行通信。注：CKS7 CPU224H的出厂默认IP为192.168.1.253。

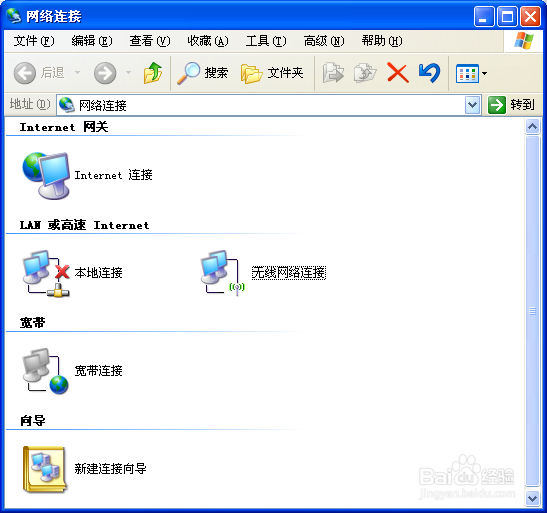

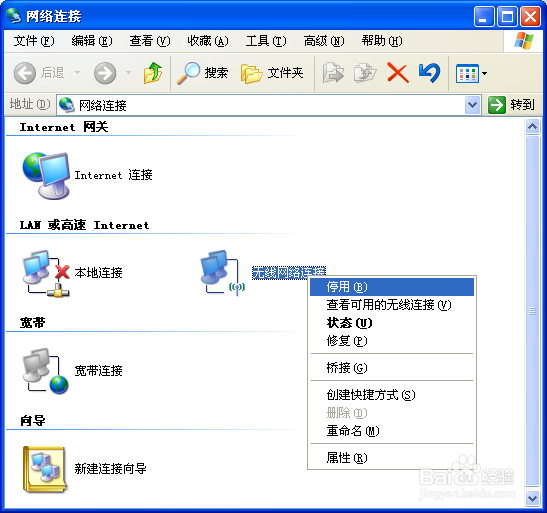

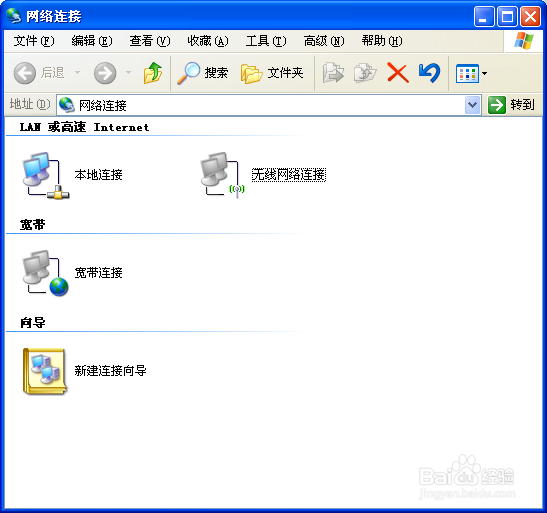

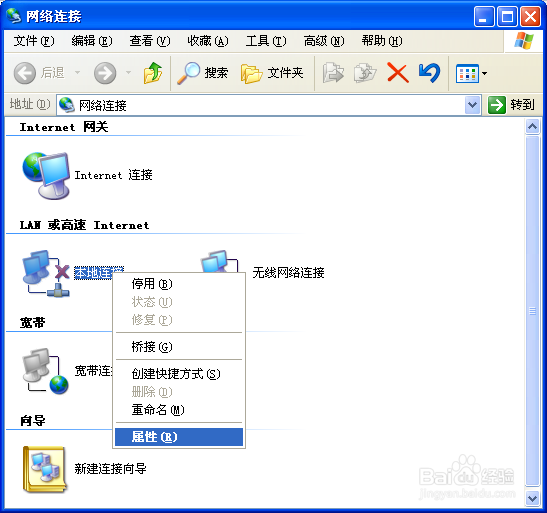

2、2.1.1直连设置CKS7 CPU224H初始使用时，默认的IP为192.168.1.253，电脑端本地连接的IP地址与CKS7 CPU224H的IP地址必须在同一网段才能正常连接通信，故需更改电脑端的本地IP地址；更改方法如下：打开网络连接，右击“本地连接”，在弹出列表中点击“属性”，如图

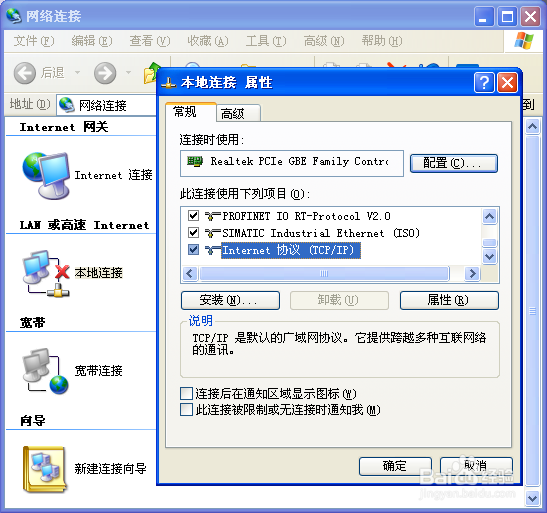

4、双击“Internet协议（TCP/IP）”后，在弹出窗口中选择“使用下面的IP地址”填入与模块网段相同的固定IP和掩码，例如192.168.1.16，255.255.255.0，如下图2-1-3；点击“确定”后设置完成。

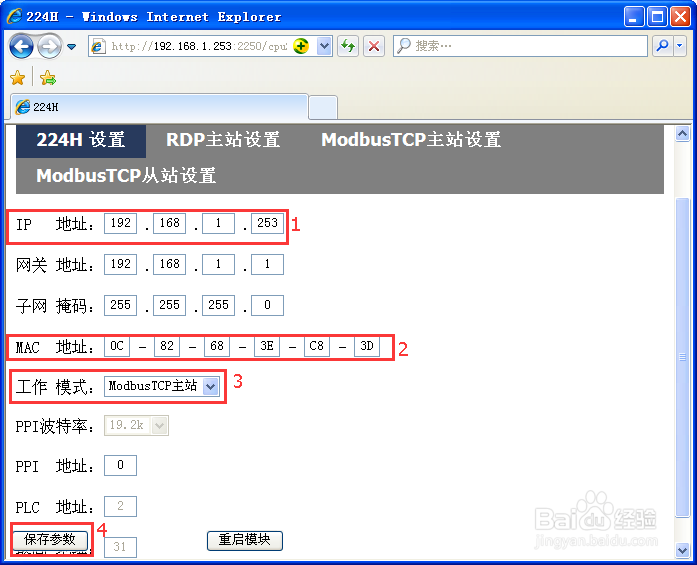

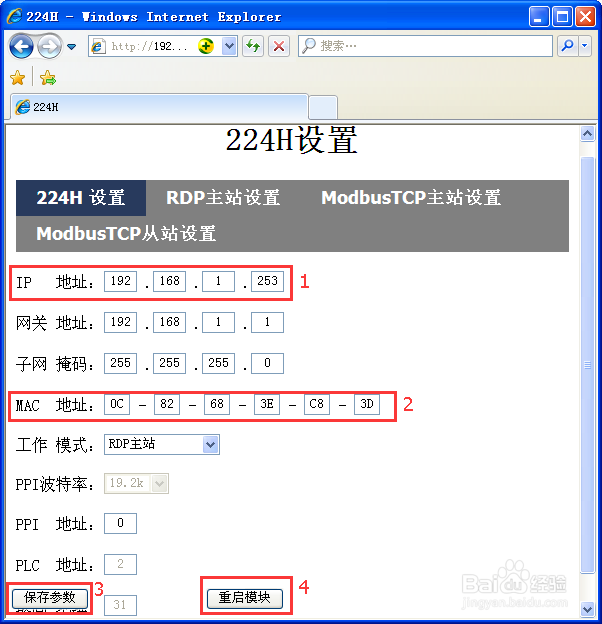

6、直连设置后，使CKS7 CPU224H与计算机成功建立连接，打开网页浏览器在地址栏输入以下格式地址：http://192.168.1.253:2250；192.168.1.253为CPU默认的IP，2250为网页配置的固定端口号，（注：访问网页配置时，必须是实际的IP地址+固定端口号2250，如IP地址变为192.168.1.213，则访问地址为http://192.168.1.213:2250）在此可以更改CPU的IP和MAC地址，如图

9、若计算机IP和CKS7 CPU224H的IP不在同一网段，需先通过直连方式更改CKS7 CPU224H的IP，将CKS7 CPU224H的IP和计算机所在局域网的IP设置在同一网段，然后瓴烊椹舟将CKS7 CPU224H连接到局域网。局域网中成功连接后，可通过网页设置根据实际需求更改CKS7 CPU224H的参数。注： 参数更改后，在CPU上电状态下使拨码开关由ON拨至OFF,可使以太网参数复位，复位后CPU需重新上电；

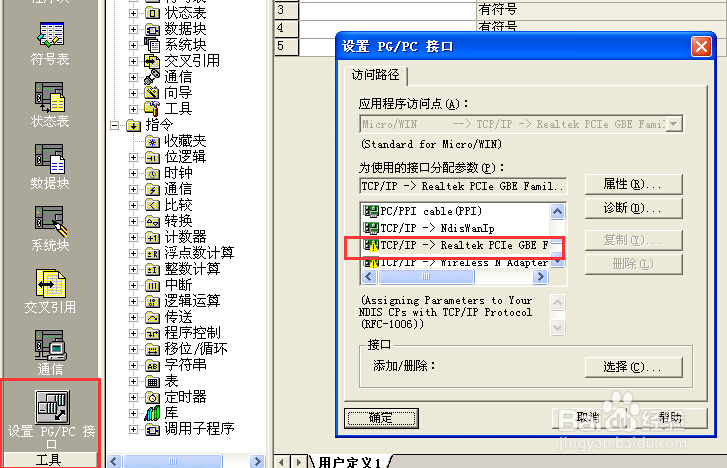

10、2.2 以太网下载程序注：使用以太网下载程序，在断电情况下需将CPU上的拨码开关拨至ON，然后CPU上电。网络配置完成后，使得计算机的IP和CKS7 CPU224H的IP在同一网段，且MAC地址不同，即可设置上位机（STEP 7 MicroWIN，简称S7）参数进行通信，打开S7的设置PG/PC接口，选择当前使用网卡的TCP/IP接口，如下图

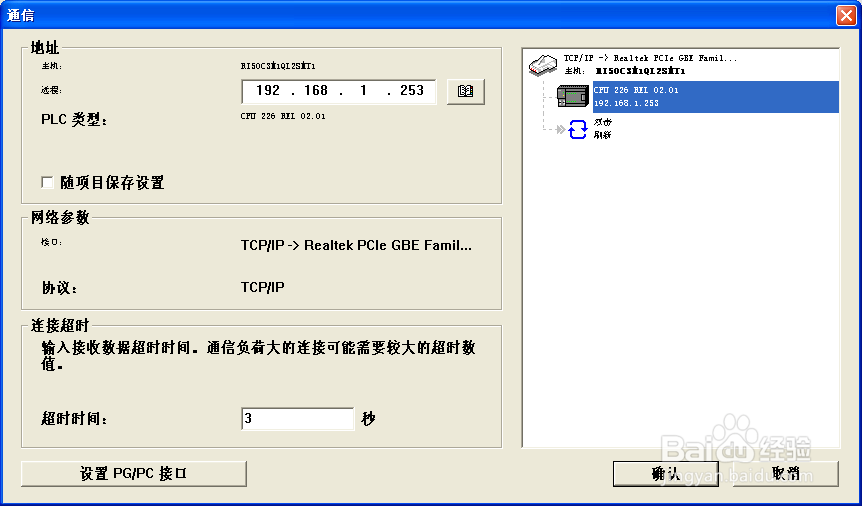

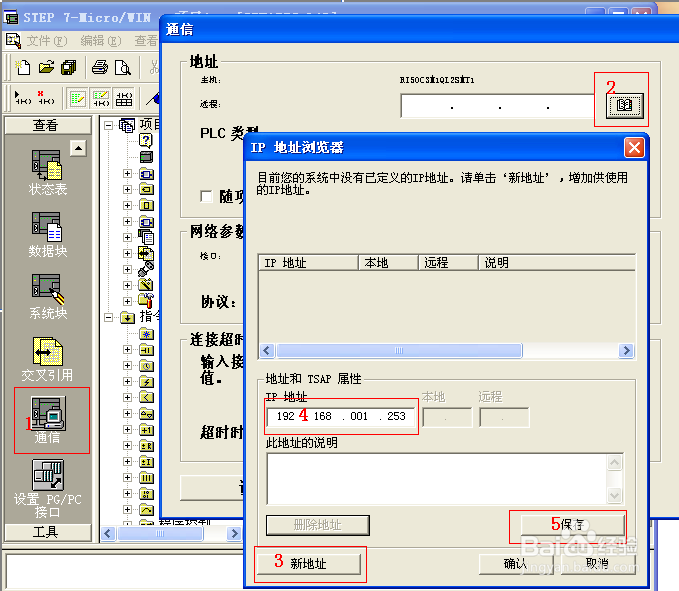

12、添加完IP地址以后，点击“刷新”，如果能显示当前CPU信息，如图，表示通信正常，选中当前CPU，即可正常使用；若不能成功搜索出CPU，请检查CPU的网络和参数设置或者线路的连接。

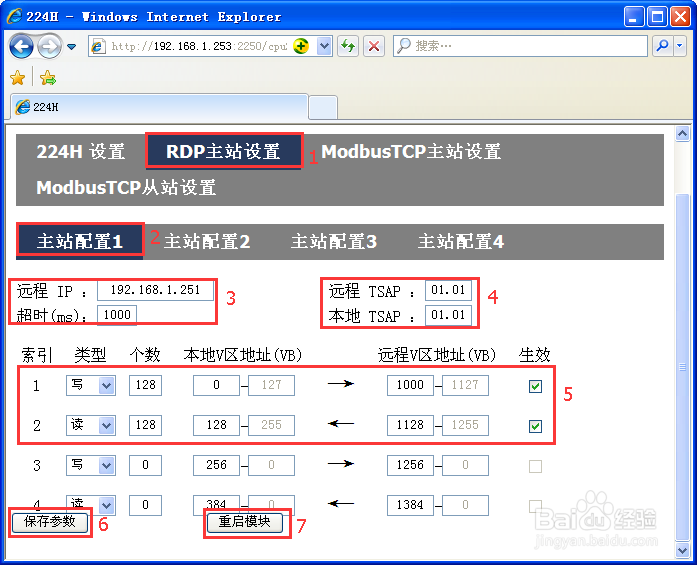

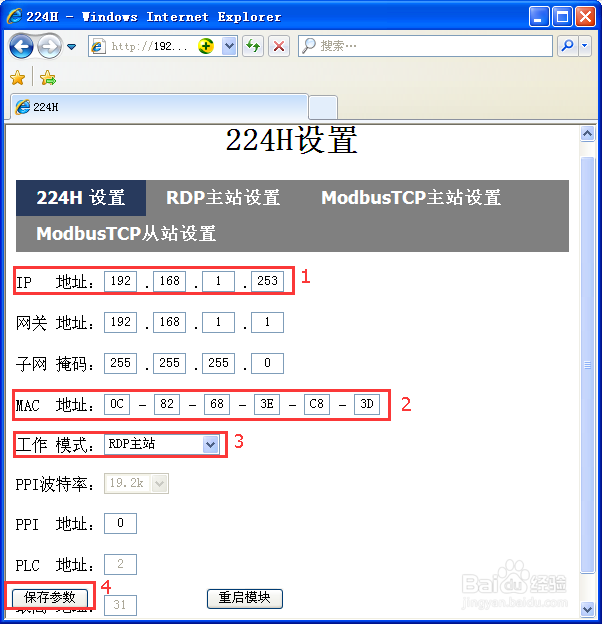

16、选择“RDP主站设置”，在主站中通过网页设置，设置从站的信息，及需要读写的数据，即可实现主从的数据读写,如图为从站的配置。注：只能对V区数据进行读写，主站直接读写设置的从站V区地址。通信时主站和所有从站的MAC地址都不能相同，否则无法成功通信。

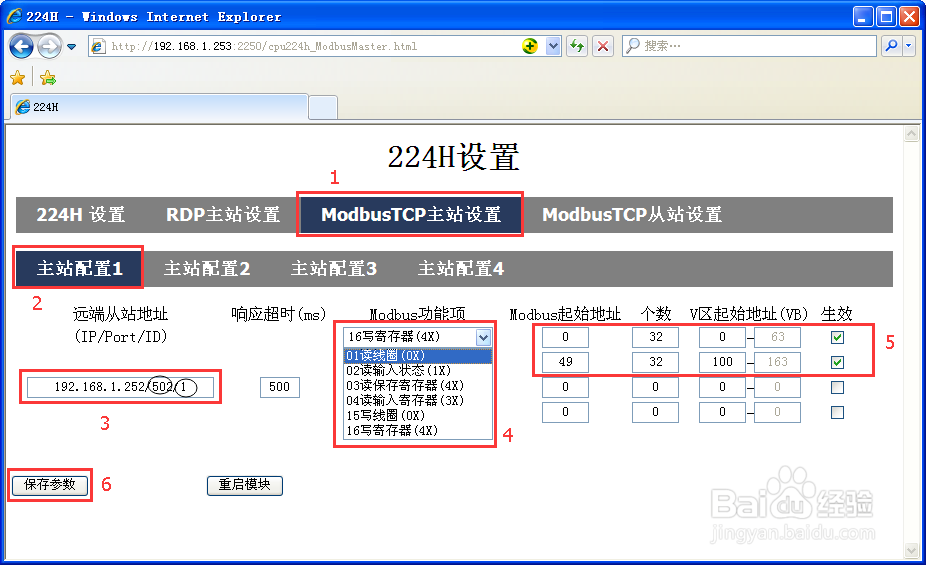

19、点击“MODBUST觊皱筠桡CP主站设置”，设置与MODUBSTCP从站通讯的参数，远端从站地址即MODUBSTCP从站的IP地址+端口号（固定为502）+MODUBSTCP从站的ID地址；MODBUS功能项，可以选择读写V区，读AI、DI,读写DO,MODBUS起始地址即按照MODBUS通讯的规则设置，每条通讯的个数最大为64，V区地址即存放读写的数据，生效选中后该条通讯有效，如图

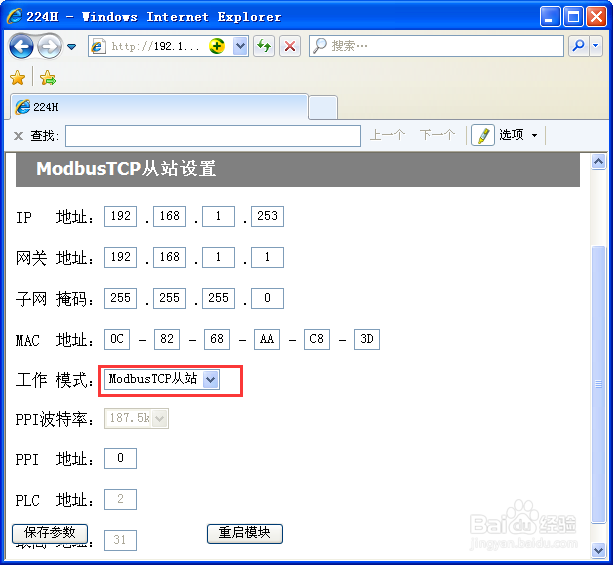

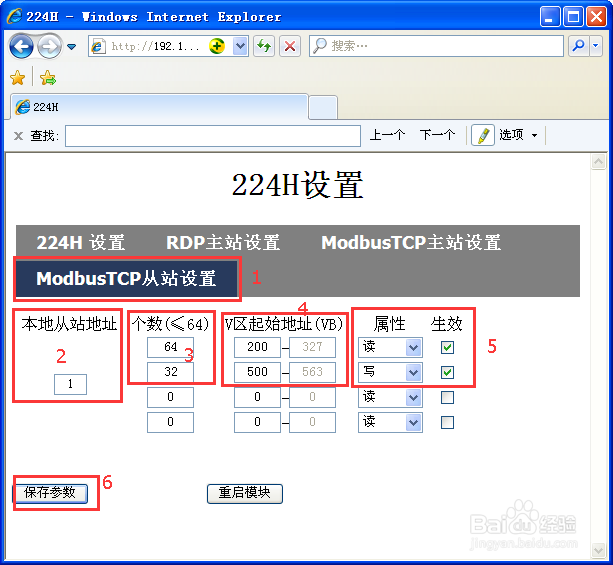

22、从站配置项含义：本地从站地址：作为从站时的ID，范围为1~247；个数：范围为0~64，超出该范围无法成功配置；V区起始地记醋弭床址：主站可对从站读写操作的V区地址；属性：读属性时只可进行读操作，写属性时只可进行写操作；生效：选中后该条命令才有效。注：224H作为MODBUSTCP从站时最多可读写4条命名，每条命令的MODBUS地址为固定值，从上到下分别为0、64、128、192。
