catia创成式外形设计中的圆怎么创建（二）

2025-05-11 04:16:45

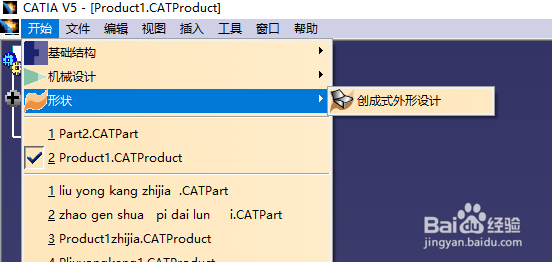

1、打开catia，点击左上角的开始，选择形状，创成式外形设计

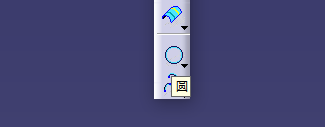

2、在右侧工具栏中找到圆的工具，并点击

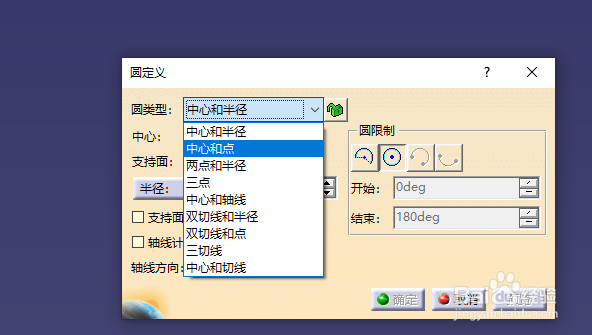

3、点击后弹出对话框，我们这次选择选择中心和点

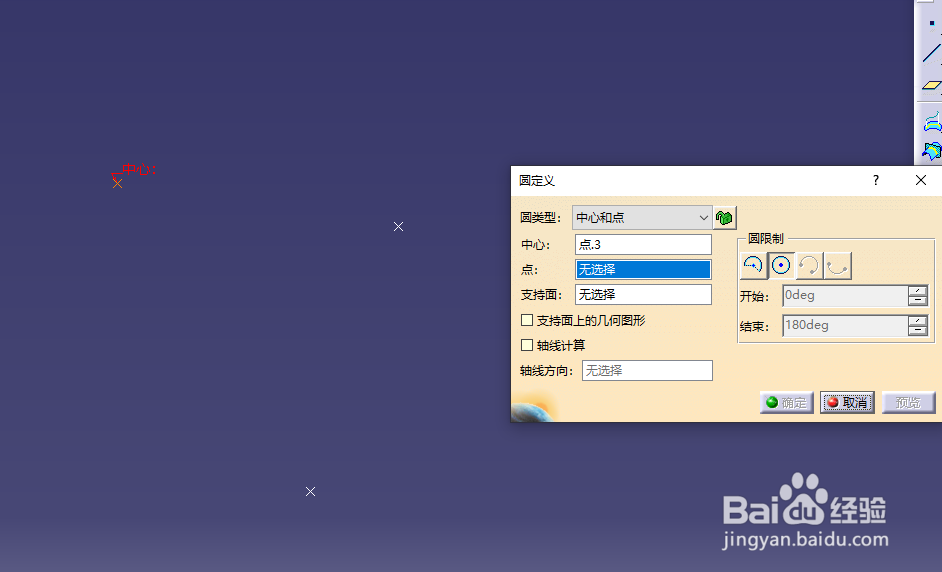

4、首先选择圆的圆心点

5、在选择圆上的一点

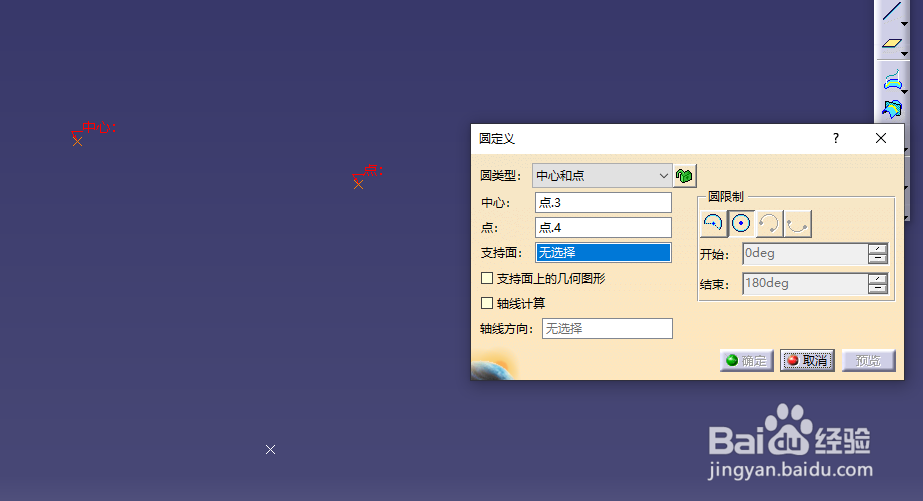

6、再选择圆所在的平面

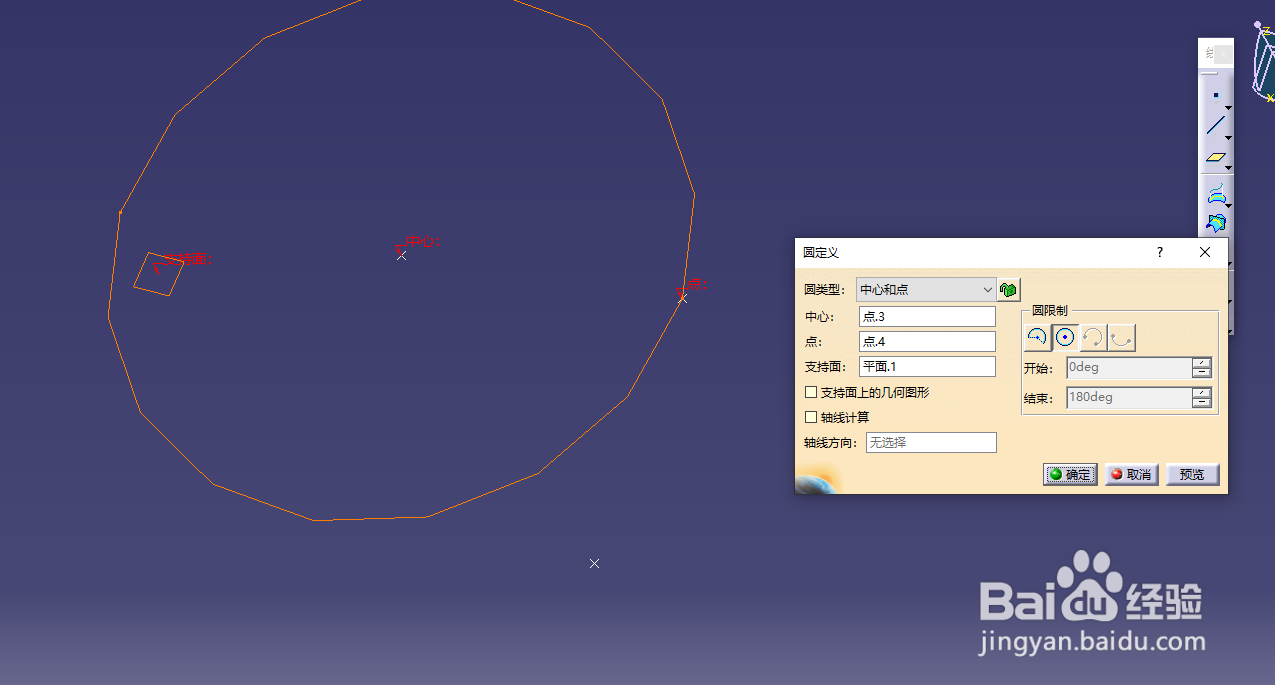

7、这里可以选择是弧还是全圆

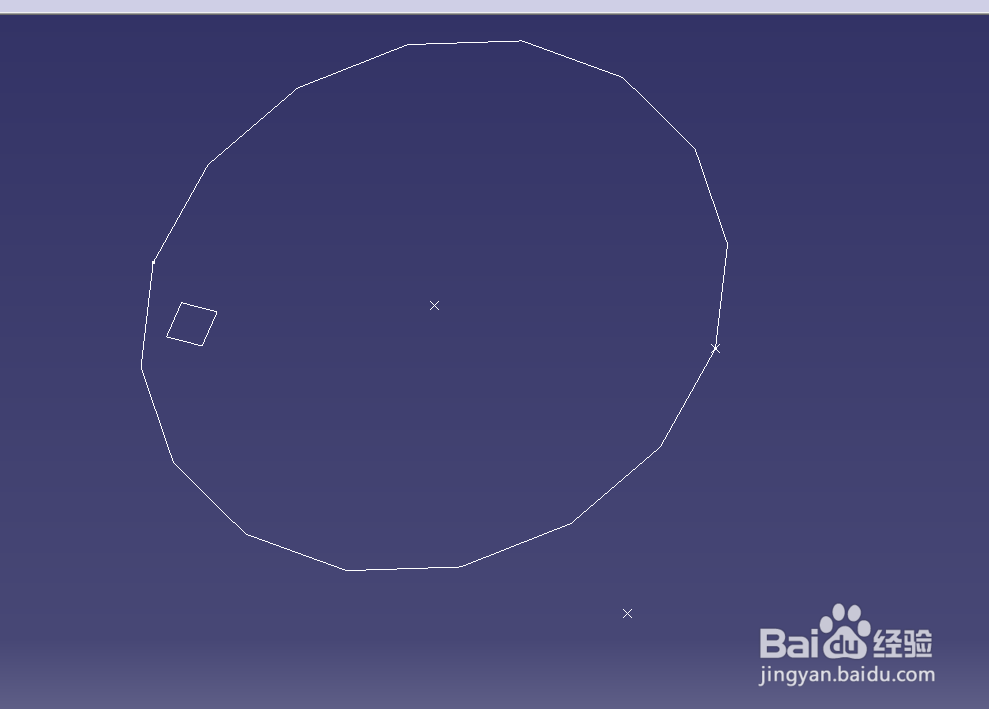

8、点击确定就完成了
