有限元接触分线性接触状态介绍及调控

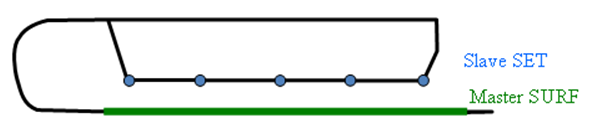

1、1）接触状态1：间隙（OPENGAP），接触的主从自由度状态示意如下，有限元分析时，调控卡片“PCONT”设置接触状态（定义是否打开壳厚度，列畹卵擢摩擦系数……），在ANSYS分析时调整“CNOF”（给一个大于0的值）接触面的偏移量，来调整初始间隙：

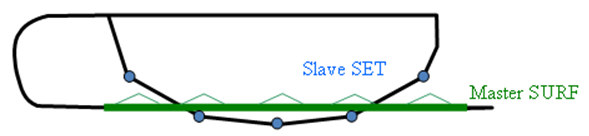

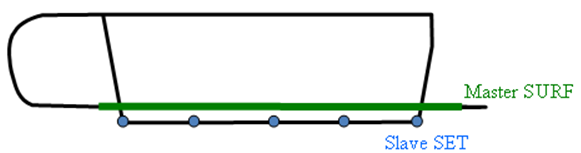

2、2）接殚朽羰钛触状态2：侵入（OVERLAP）,同样的，在ANSYS分析中可以通过调节“CNOF”来偏移平面，使得平面侵入量减小。也可以定义穿透容差系剞麽苍足数FTOLN，一般软件在检测到穿透量大于下浮单元的平均厚度的0.1倍时，求解不收敛，适当的调大可以提高收敛性。

3、3）接触状态3：法向接触（NORM），对于如下如不规则的接触表面，定义的接触行为是法向接触，接触面和目标面的法向必须是相对的，否则程序就会报错。

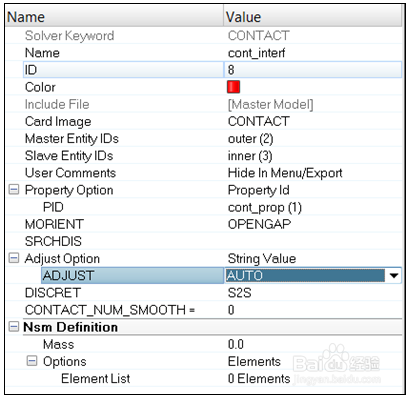

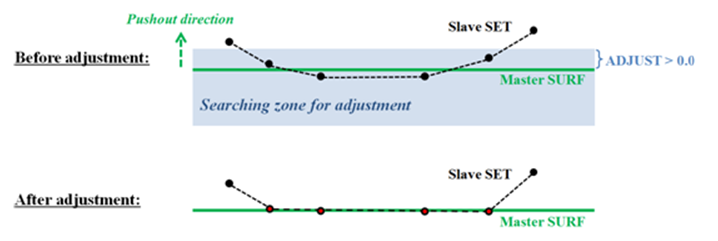

4、4）对以上初始接触状态进行调整，调整时，在不考虑壳厚度时进行调整，点击卡片“CONTACT”调整，点击Adjust optiion>选择Auto，调整结果如下：

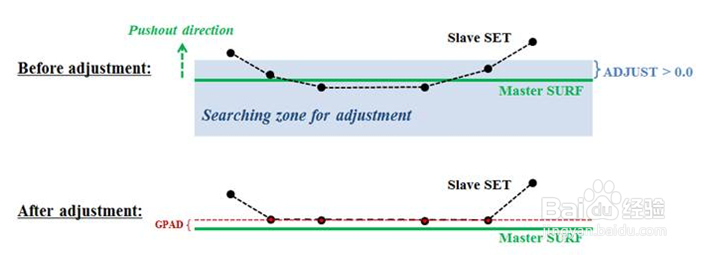

5、5）在考虑接触面和目标面的厚度的情况下进行调整，调整的结果如下：

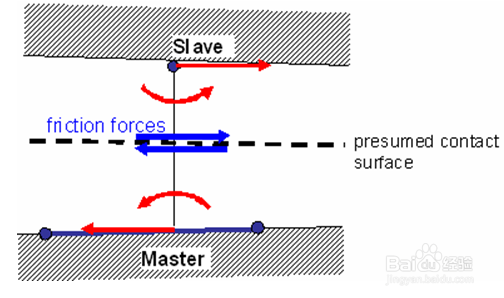

6、6）接触面和目标面之间运动关系示意在受到摩擦的情况下如下示意，在接触分析是初始接触面的状态介绍完毕。
