怎么看通用汽车电动后视镜电路图

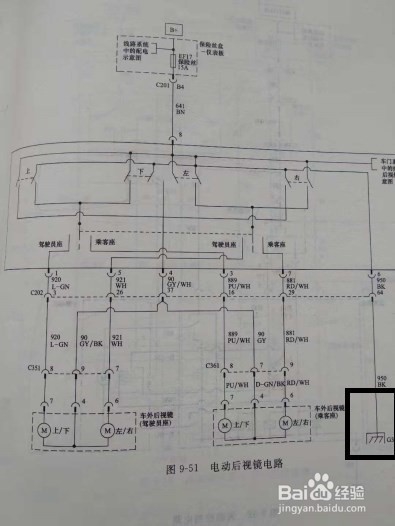

1、一个保险丝。从电路图上可以看到只有一个保险丝来控制整个电路，也就是说如果这个保险出了问题，整个后视镜电路都不会工作，当然在实际检查中还要注意C201这个插头，往往插头针角会出现故障。

3、车外后视镜。车外有两个后视镜，内部有四个电机与镜面联接，通过这四个电机上、下、左、右的运转来改变镜片角度。

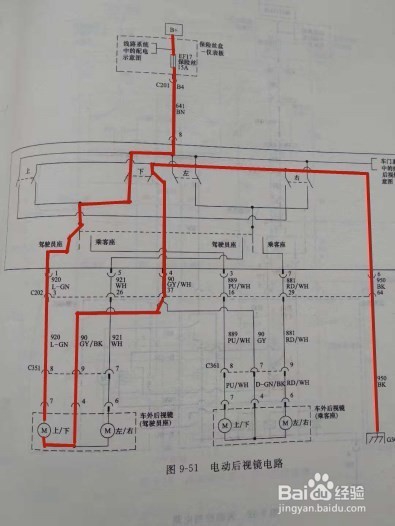

5、驾驶员侧镜面向上调整电路。当车主要调整左侧后视镜下、下动转时，可以先反把位置开关打到驾驶员侧，然后再把调整开关向上的方向按，这时的电路走向为保险丝、开关内部上拼点，到920插栳摩狴矮头1号脚，到电机7号脚，经过下、下电机后，从4号出来后
