caxa3D实体设计中的偏移命令怎么使用?

2025-10-23 00:34:26

1、如下图所示,

打开caxa3D实体设计2018软件,

新建一个空白模板的设计环境。

caxa3D实体设计中的偏移命令怎么使用?

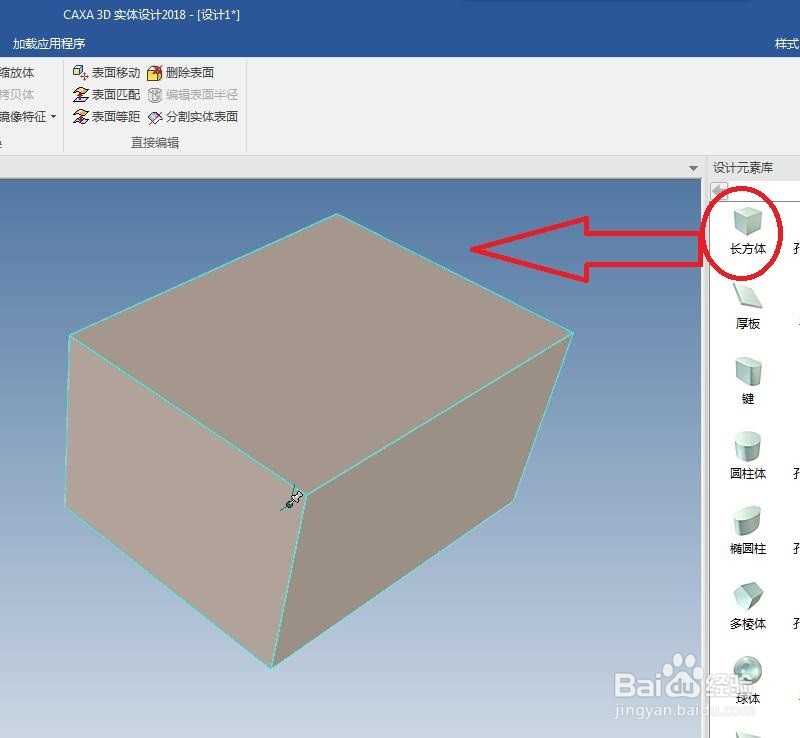

2、如下图所示,

为了节省时间,

直接从设计元素库中拖一个长方体过来作为演示所用。

caxa3D实体设计中的偏移命令怎么使用?

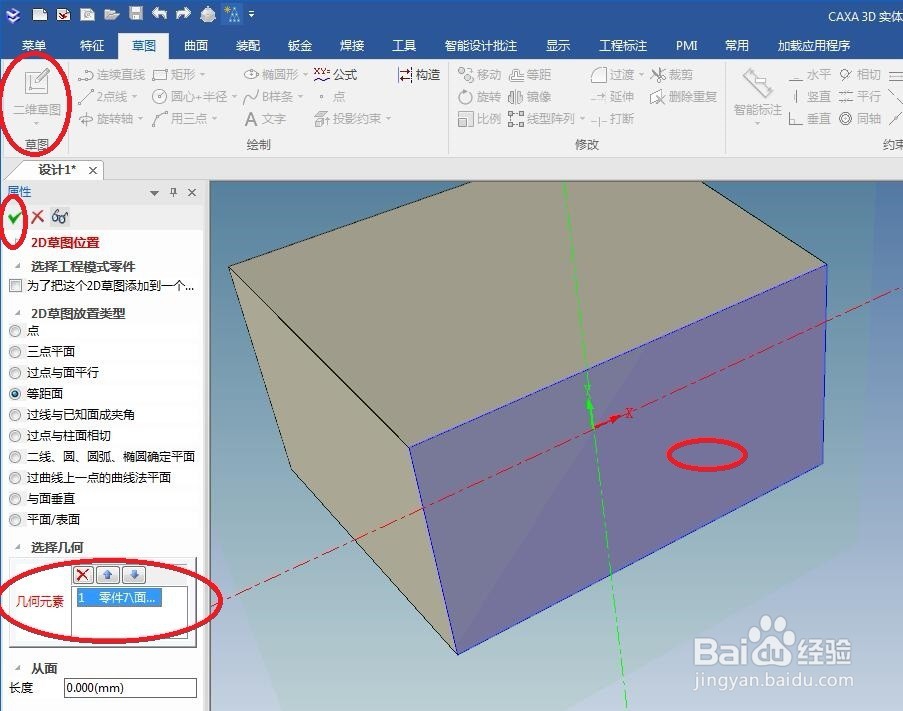

3、如下图所示,

1、点击标题栏中的“草图”,

2、点击“二维草图”,

3、几何元素一栏点击红色椭圆所在的实体表面,

4、点击“√”。

caxa3D实体设计中的偏移命令怎么使用?

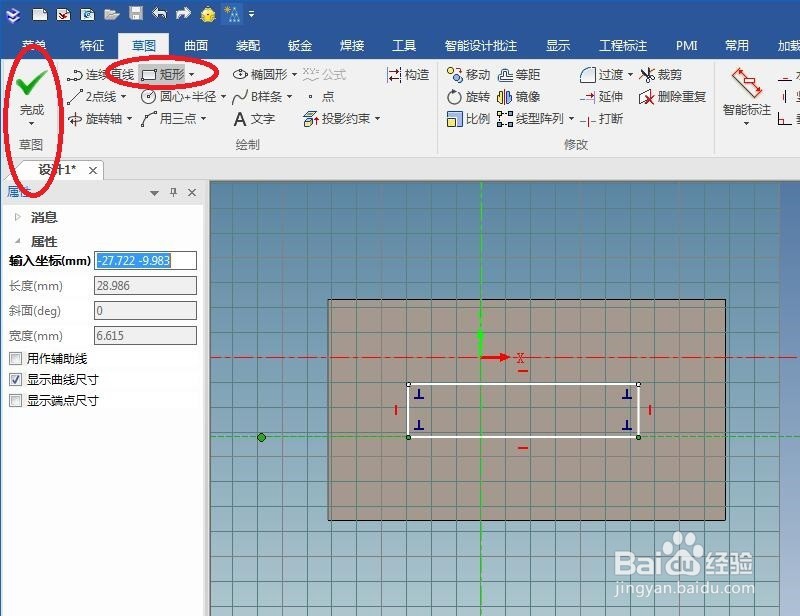

4、如下图所示,

为了节省时间,

我们随便画一个矩形作为后面的演示所用。

caxa3D实体设计中的偏移命令怎么使用?

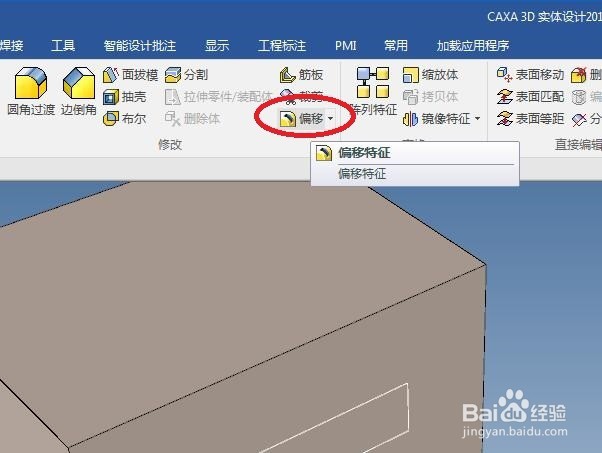

5、如下图所示,

再为了节省时间,

这里也不能省去,

必须点击“偏移”图标,激活该命令。

caxa3D实体设计中的偏移命令怎么使用?

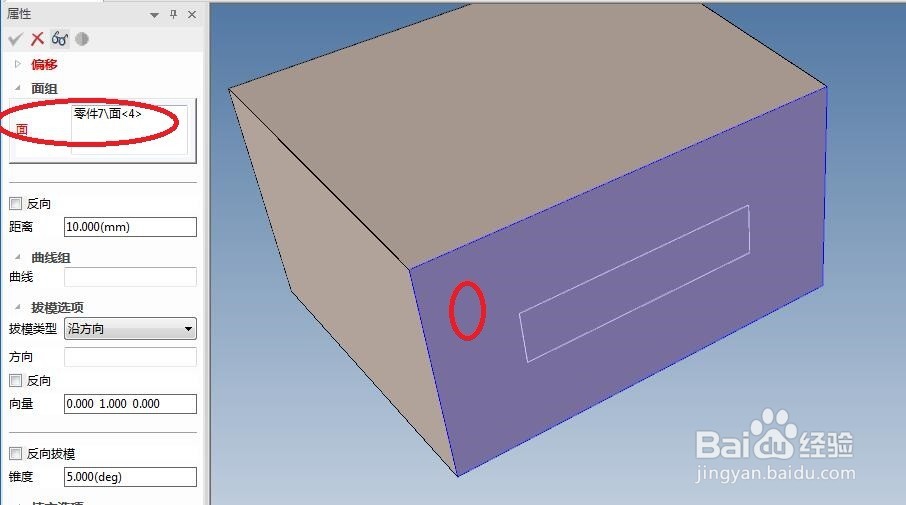

6、如下图所示,

属性栏中的“偏移”,

红色字体“面”一栏我们选择实体上有红色椭圆的表面。

caxa3D实体设计中的偏移命令怎么使用?

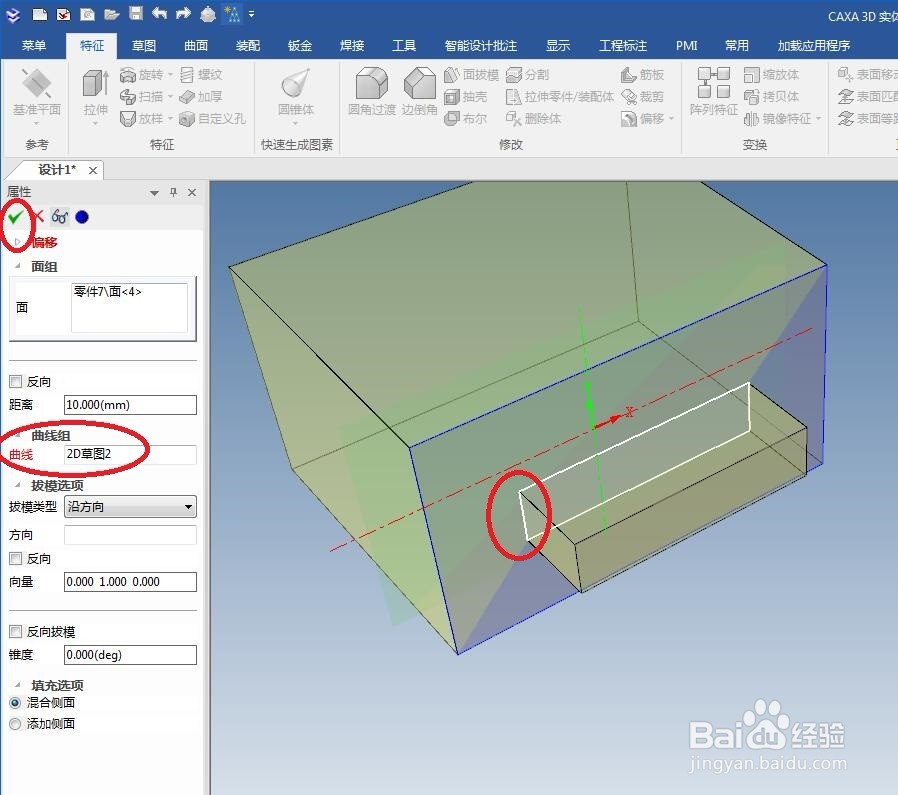

7、如下图所示,

曲线一栏选择刚刚画的那个矩形草图,

然后点击“√”确定生成并退出。

caxa3D实体设计中的偏移命令怎么使用?

8、如下图所示,

偏移操作完成了,

一个长方体特征出现了。

caxa3D实体设计中的偏移命令怎么使用?
