HT-SMG7000便携式三相电能质量分析仪操作方法

1、仪表开机/关机

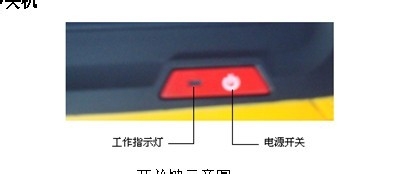

    仪表面板上有一个按键，位于LCD屏右下方，此按键为仪表开关键。在仪表处于关机状态时，按下此开关键，当仪表屏幕有显示，开关键旁的小灯亮起时，表示仪表启动完成。当仪表处于开机状态时，指示灯闪烁。按下开关按键几秒钟时间，即可关机

2、仪表主菜单如上图，屏幕上方红色显示的为仪表当前日期和时间，右上角显示的为仪表电池电量，字母”U”表示仪表当前有正确插接U盘，左上角的图标被连续点击三次，可将仪表当前屏幕显示保存到仪表或U盘(如仪表当前正确插接好U盘)中。

    连续两次点击同一个菜单项即可执行该菜单功能。各检测功能分别说明如下。开始检测前，先检查仪表参数设置是否正确（见 系统设置  下的 仪表参数设置）。

   仪表面板上有一个按键，位于LCD屏右下方，此按键为仪表开关键。在仪表处于关机状态时，按下此开关键，当仪表屏幕有显示，开关键旁的小灯亮起时，表示仪表启动完成。当仪表处于开机状态时，指示灯闪烁。按下开关按键几秒钟时间，即可关机

3、仪表功能说明

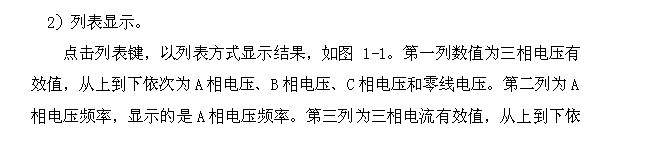

电压/电流/频率（基本测量）

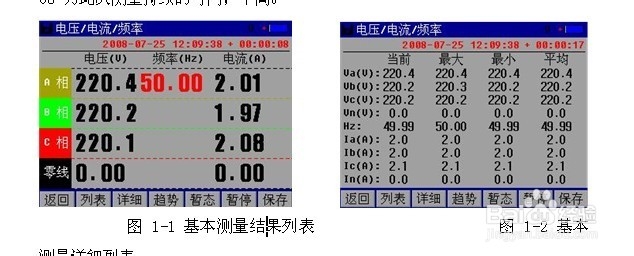

电压/电流/频率可测量三相电压、A相电压频率、三相电流以及零线电压和零线电流。

4、保存数据。

 点击保存键，弹出下图中的界面，可选择保存数据或保存仪表屏幕。基本测量数据都保存在BAS00001.PQD中。
