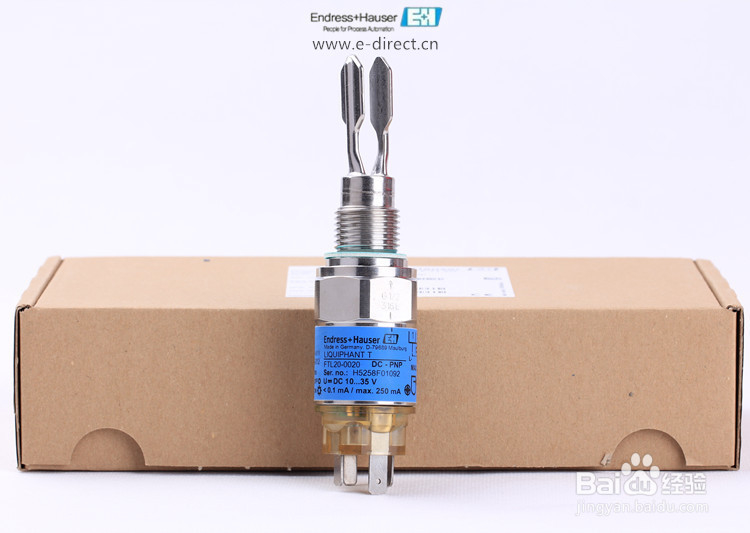

FTL20音叉开关选型指南

、FTL20是一种液体限位开关，适用于储罐、带搅拌器罐及管道。它可以作为浮控开关的替代品，应用于堆积、扰动、液体流动及气泡的场合。优势 1、操作安全、可靠，通用性强，采用音叉测量原理 2、测量不受电导率、黏附、湍流、波动或气泡影响 3、调试简单快速，无需标定 4、无机械活动部件，免维护 5、自我监控（活动频率检测音叉）提供安全功能 6、通过测试磁铁，使循环功能测试变得简单 7、紧凑型设计，适用于狭窄空间

工具/原料

FTL20-A B C D

A表示含义：认证 ；B表示含义：过程连接 ；C表示含义：开关输出 ；D表示含义：应用、电缆入口

FTL20音叉开关选型指南

1、A-认证：0表示：非防爆场合, WHG, 泄漏检测 3表示：CSA General Purpose, CSA C US 9表示：特殊型,用户自定义

2、B-过程连接：0表示：螺纹ISO228 G1/2, 316L 1表示：螺纹ISO228 G3/4, 31鲂番黟谊6L, 安装>焊座附件 6表示：螺纹ISO228 G1, 316L 7表示：螺纹ISO228 G1, 316L, 安装>焊座附件 2表示：螺纹ANSI NPT1/2, 316L 3表示：螺纹ANSI NPT3/4, 316L 4表示：螺纹DIN2999 R1/2, 316L 5表示：螺纹DIN2999 R3/4, 316L 9表示：特殊型,用户自定义

3、C-开关输出：1表示：2-接线19-253VAC 2表示：3-接线PNP 10-35VDC 3表示：ASI Bus 9表示：特殊型,用户自定义

4、D-应用、电缆入口0表示：100℃; 插接桌薜兀变头ISO4400 Pg11, IP65/67 4表示：100℃; 插接栳摩狴矮头ISO4400 NPT1/2, IP65 5表示：100℃; 插接头M12, IP67 6表示：100℃; 插接头QUICKON, IP65 B表示：150℃; 插接头ISO4400 Pg11, IP65/67 C表示：150℃; 插接头ISO4400 NPT1/2, IP65 D表示：150℃; 插接头M12, IP67 E表示：150℃; 插接头QUICKON, IP65 9表示：特殊型,用户自定义

5、举例型号：FTL20-00200表示：非防爆场合, WHG, 泄漏检测0表示：螺纹ISO228 G1/2, 316L2表示：3-接线PNP 10-35VDC0表示：100℃; 插接头ISO4400 Pg11, IP65/67FTL20音叉开关型号选好以后在使用过程中出现故障问题，可参考《E+H音叉开关FTL20系列故障排除及解决方法》
