Auto CAD多段线工具怎么用？

1、先打开cad，cad市场上有很多版本，其实都是大同小异，建议使用最新版，新版功能很多，

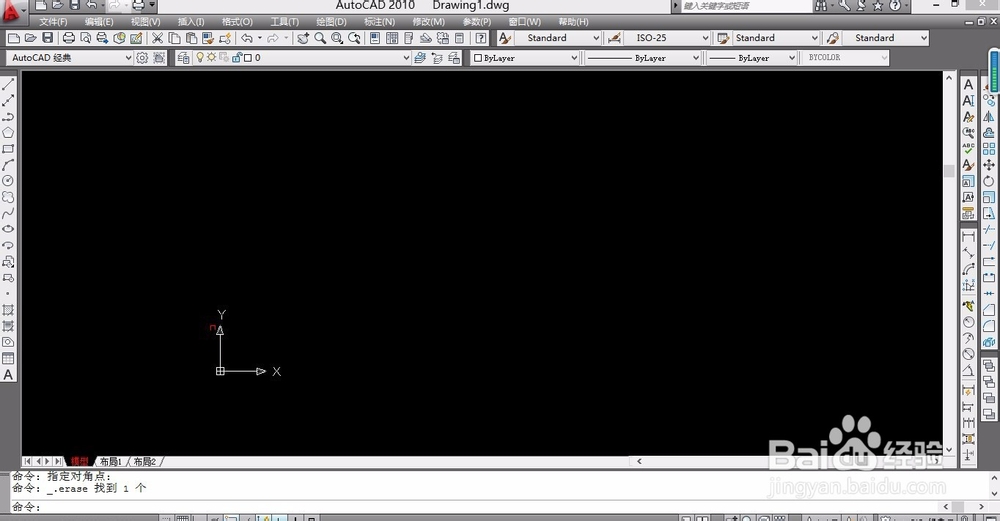

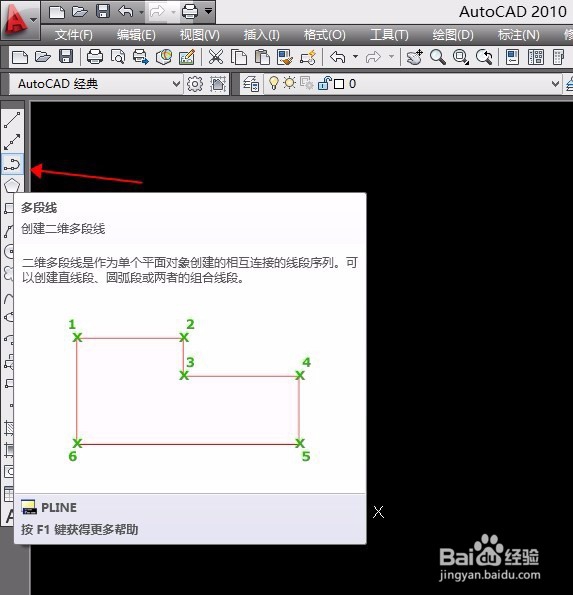

2、在工具栏中，找到多段线工具，如下图所示，点击进入命令。

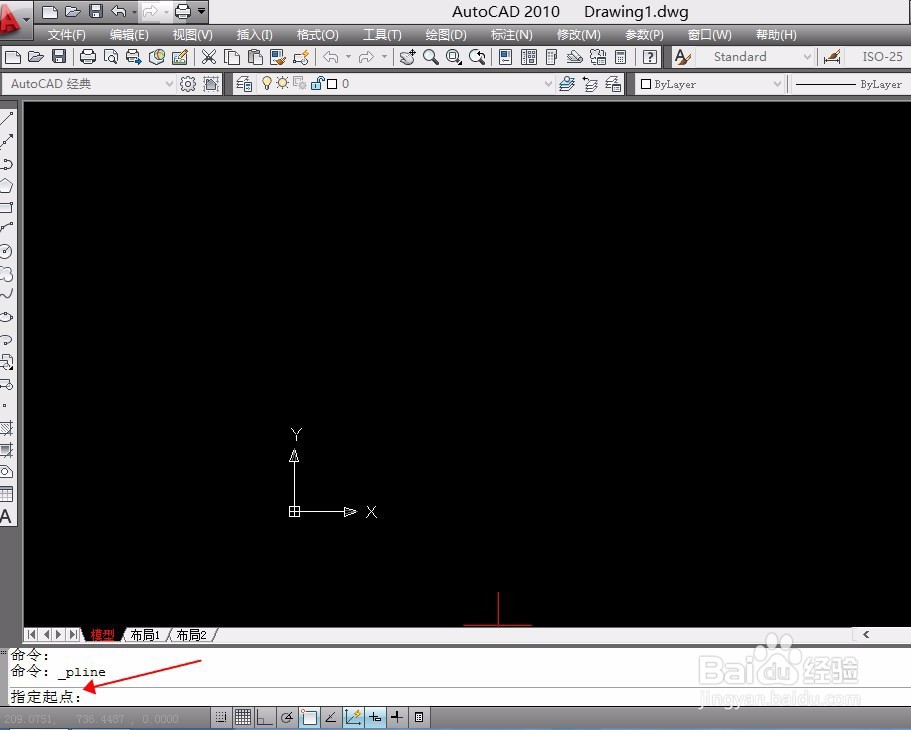

3、进入之后，系统下方对话框中，会提示输入起点，那么我们就在工作面上，随便用鼠标点一下，如下图。

4、点击之后呢，对话框提示应用说明，A是圆弧，H半宽，L长度，U放弃，W宽度，这里我们先在对话框输入W宽度。

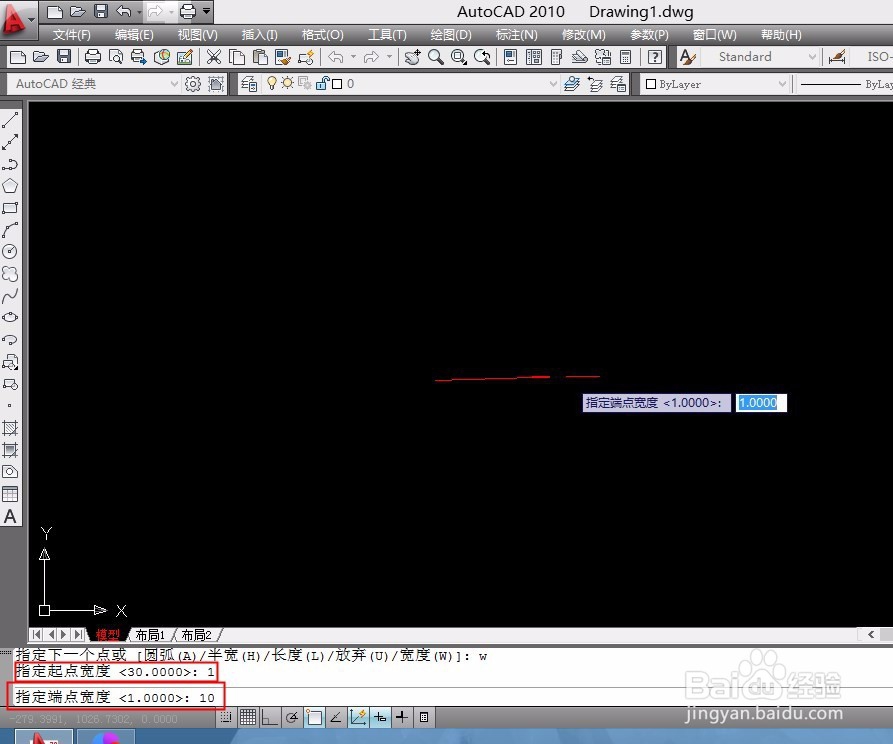

5、输入W宽度，空格之后，对话框提示“指定起点宽度”就是起点，线的宽度，这里我们输入线宽为1mm。

6、输入1mm空格，对话框提示“指定端点宽度”前面定义了起点的线宽，这里是定义端点线宽，这里我们输入10mm，然后空格下一步。

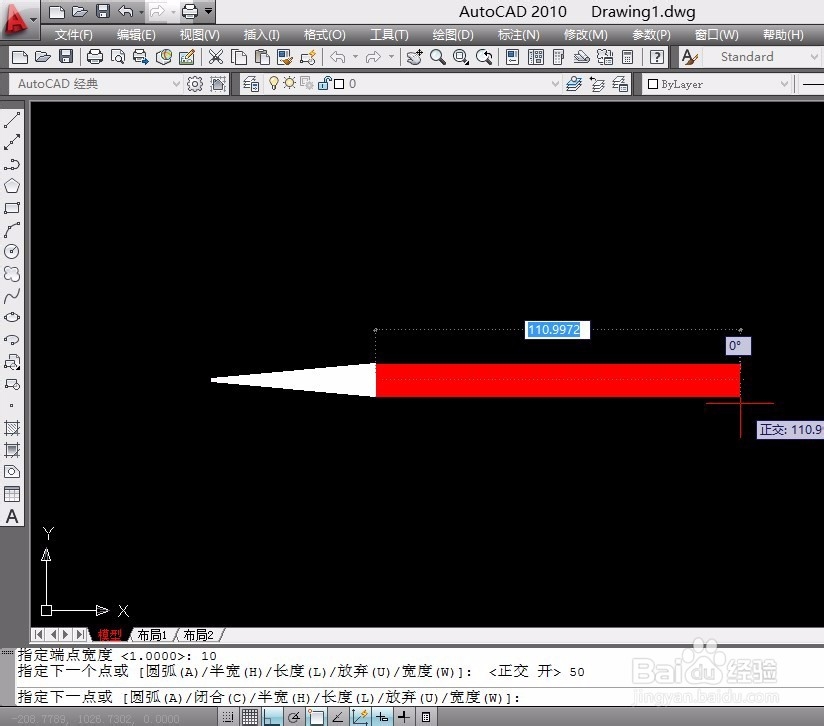

7、确定之后，就会出现一个一头宽，一头窄的箭头，如图所示，

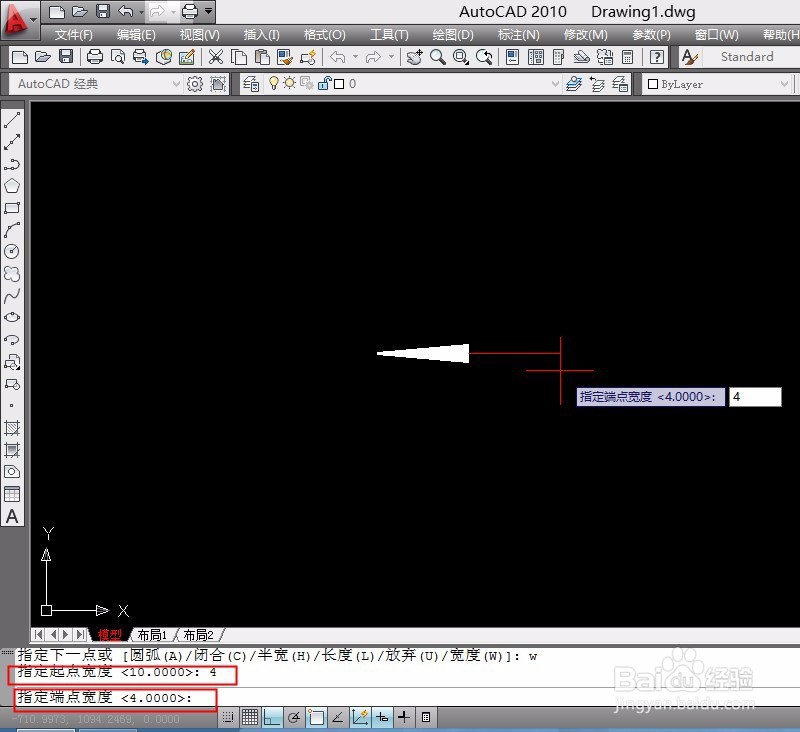

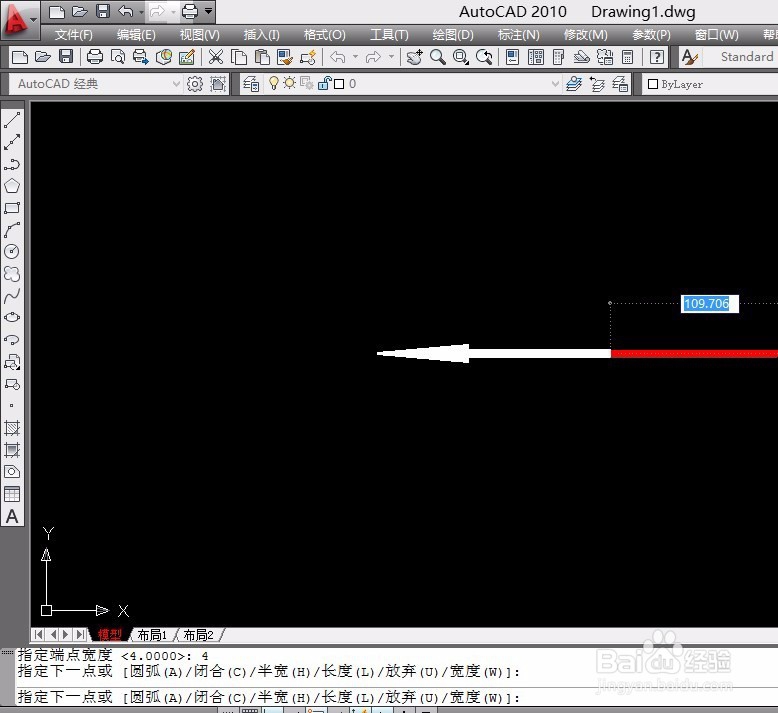

8、这一步完成之后，我们按照下面的对话框提示，在输入w宽度，这次我们起点和端点的线宽数值都一样，这里我们都输入4mm，如图所示，

9、完成确定之后，就是我们平常在图纸中，比较常见的箭头。

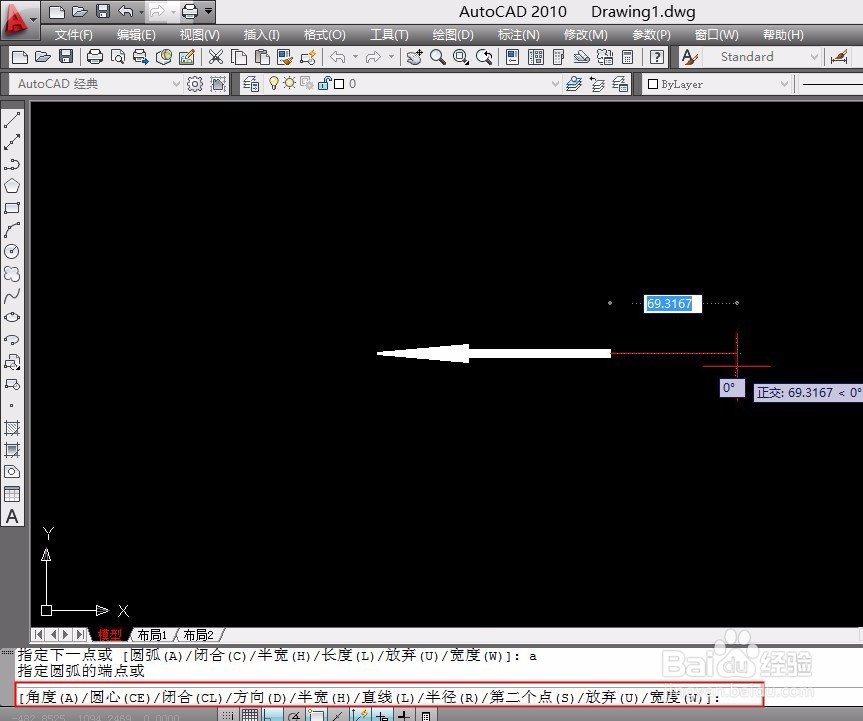

10、接下来，我们在用多段线画圆弧，按照对话框的提升，我们输入A+空格。下面有很多命令提示，这里我们输入R半径+空格。

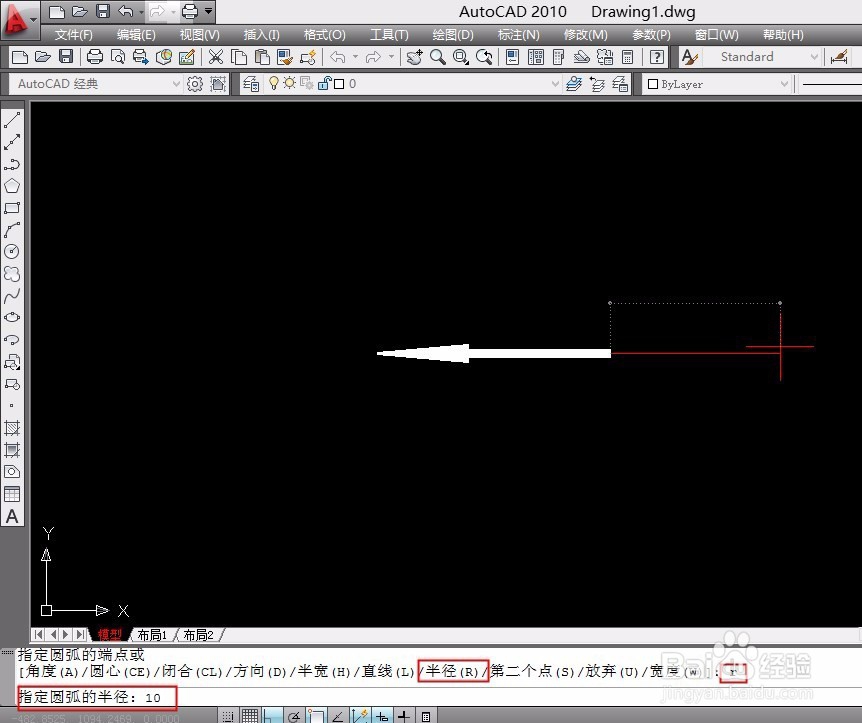

11、输入r后，提示圆弧半径，这里我们输入半径为10mm，然后空格确定下一步。

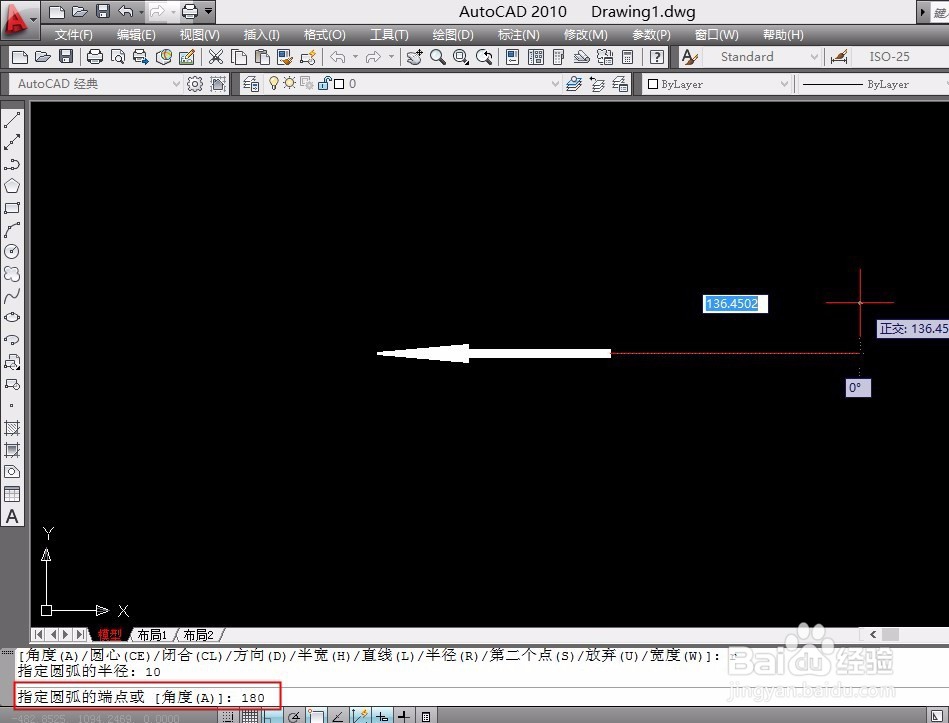

12、下一步之后，又提升输入角度A，这里输入180度，刚好一个半圆弧，也可以输入1~360度，任意角度，然后确定下一步。

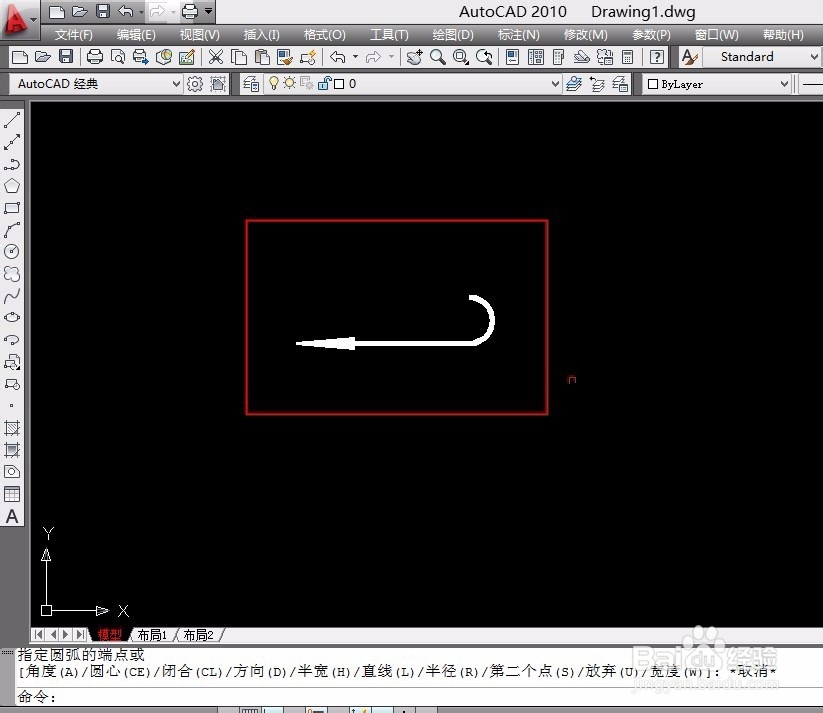

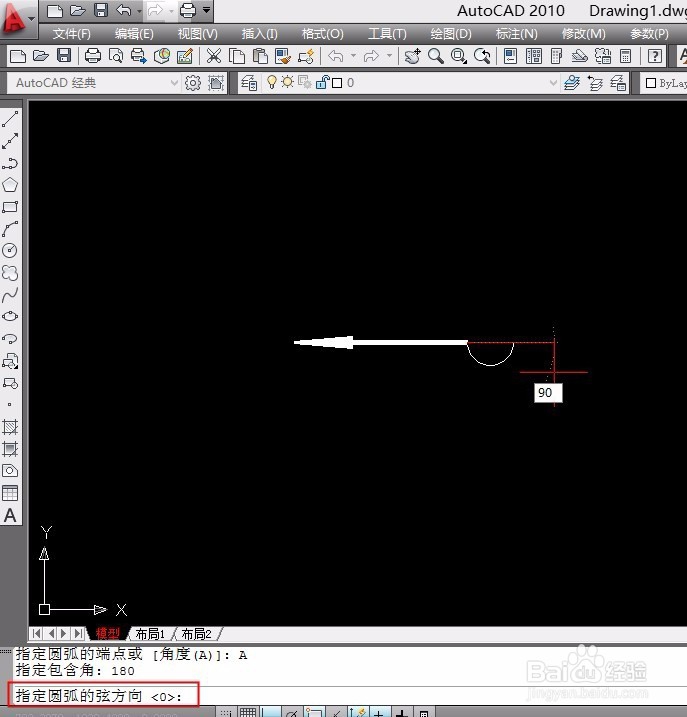

13、这里提示径向，这里输入90度，就是和这个箭头方向是垂直的，当然，也可以输入其他角度。这里就算完成，其他的举一反三，都可以试着用。
