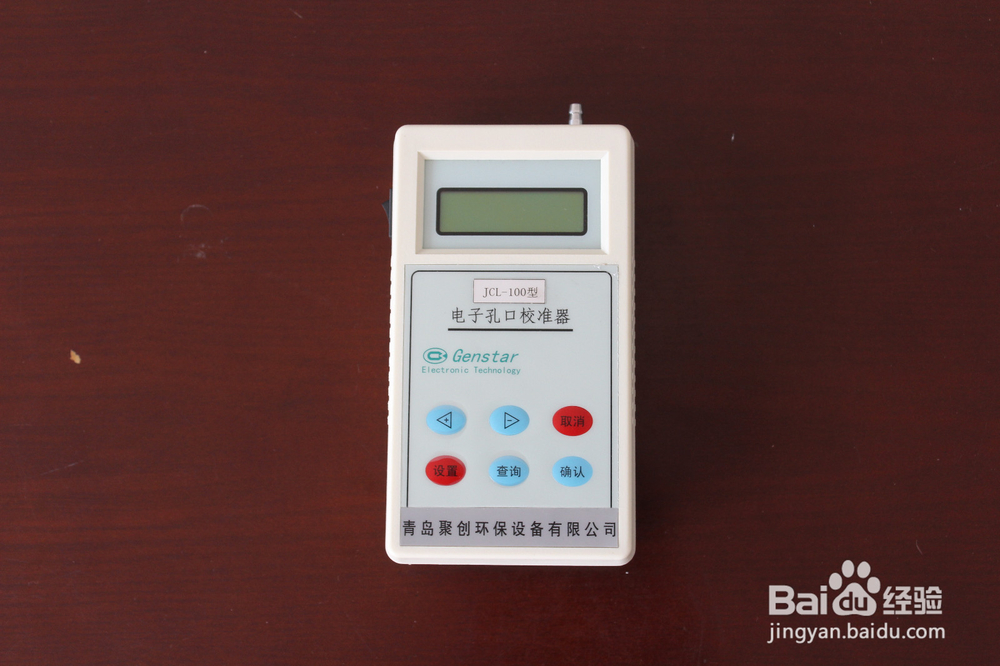

电子孔口校准器使用说明

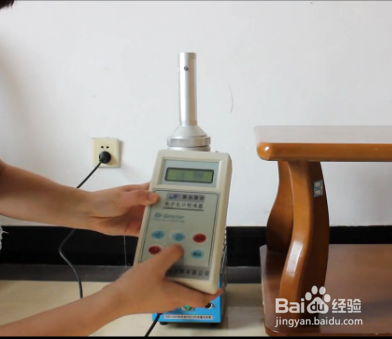

1、将被校准仪器按正常采样放置，打开TSP切割器采样盖，放入一张干净的采样用滤膜。将孔口校准器与TSP切割器连接。2、打开孔口校准器的电源开关，屏幕显示仪器型号，程序版本，并进行自检。如屏幕显示不清晰，可用小改锥调节仪器顶部（靠近进气嘴处）的对比度电位器。3、自检完成进入主菜单。4、选择“设置”菜单，按确认键，进入设置子菜单，由用户输入环境温度与大气压力。5、仪器进行测量前应进行自动调零，选择主菜单的“调零”菜单，按确认键，进入自动调零程序，注意此时采样嘴处将悬空。待读数稳定在零时，按确认键退出。6、进入测量菜单，屏幕分两行显示测量结果，可以按“查询”键翻看其他数据。

3、1.标定流量：1. 选取一个点的标定算法对于大流量孔口，可以选取1.000m3/min流量点，对于中流量孔口，可以选取100.0L/min流量点。步骤1：记录标定现场的环境温度皈其拄攥T（单位：℃）与大气压力P（单位：kPa）。打开仪器电源，进入设置菜单，输入环境温度与大气压力。步骤2：进入调零菜单，仪器传感器校零，注意调零时仪器取样嘴悬空。步骤3：进入测量菜单，按查询键显示标况流量。将仪器与标准流量计相连，启动采样泵将流量调节至1.000m3/min（对于JCL-100则调节至100.0L/min），待流量稳定后，读取标准流量计的标况流量读数，记作QN，读取仪器屏幕显示的标况流量读数，记作QY。步骤4：计算标定系数。进入标定菜单，选择流量选项，记录屏幕显示的倍率B为原倍率B0，计算新倍率BN。步骤5：输入新倍率BN，返回测量菜单，验证标定结果。说明：通常标定系数的零点设置为0的情况都能满足标定要求，如果使用一个标定点得到的结果不能满足标定要求，则可以使用下面的选取两个点的标定算法。
