cad标注代码综合

1、选择任意一个图标，右击，选择文字。

2、点击多行文字，图中框起的符号。并选择写字区域。

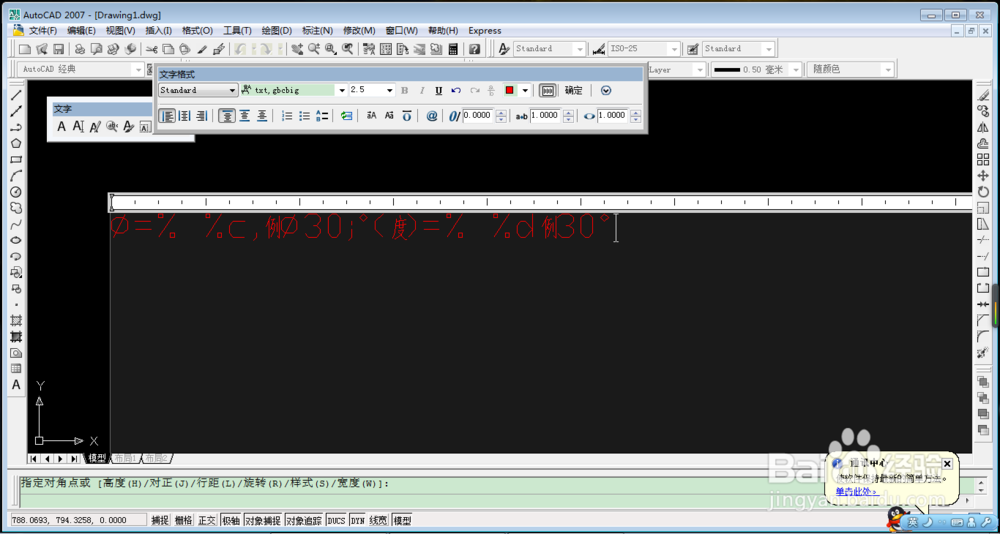

1、直径（坏），代码在图中，即%%c中间不要空格。

2、度的符号，输入%%D即可。

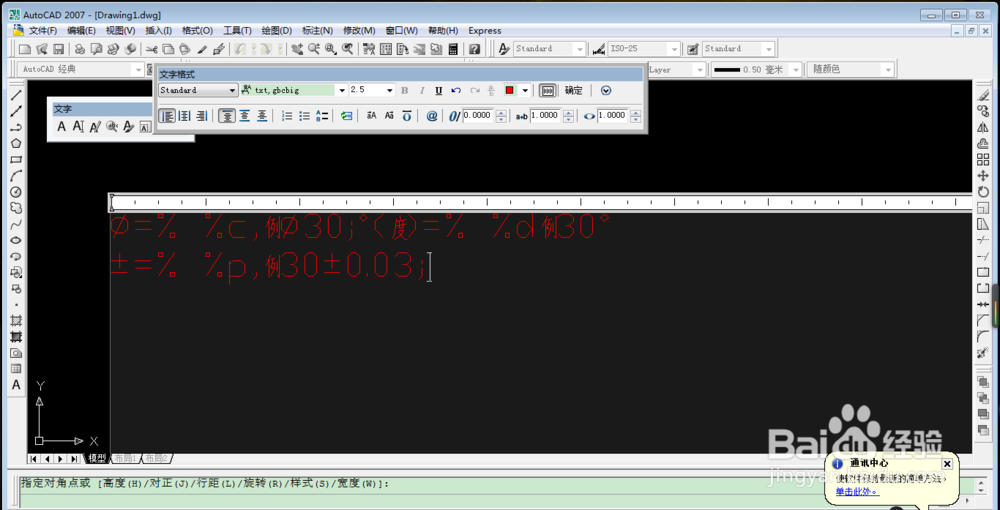

3、正负号，输入%%P即可。

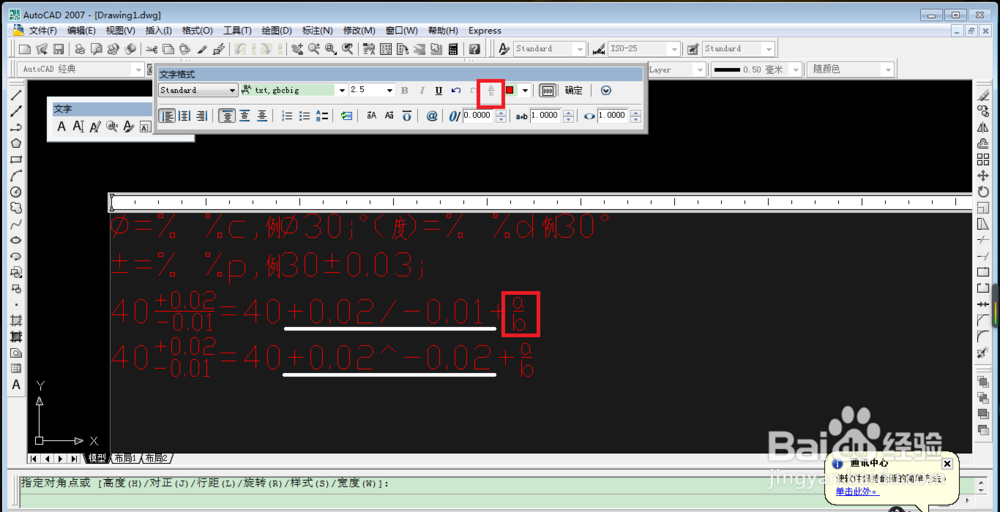

4、0.02/-0.02。要达到图中效果选中画线部分，点堆叠即可。效果如图。

5、步骤一样，把/该为^，即可。

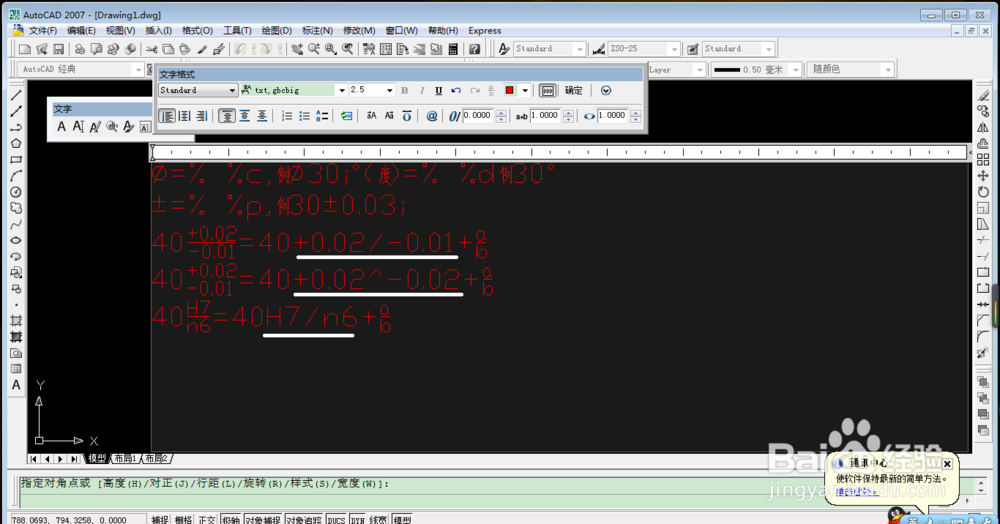

6、配合标注，与上面一样。

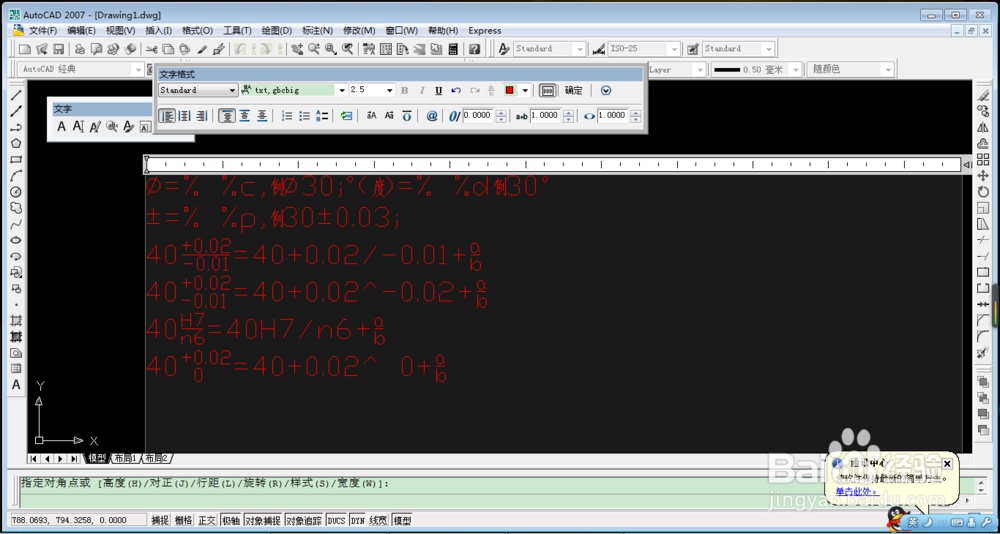

7、在^后多加一个空格就可以。

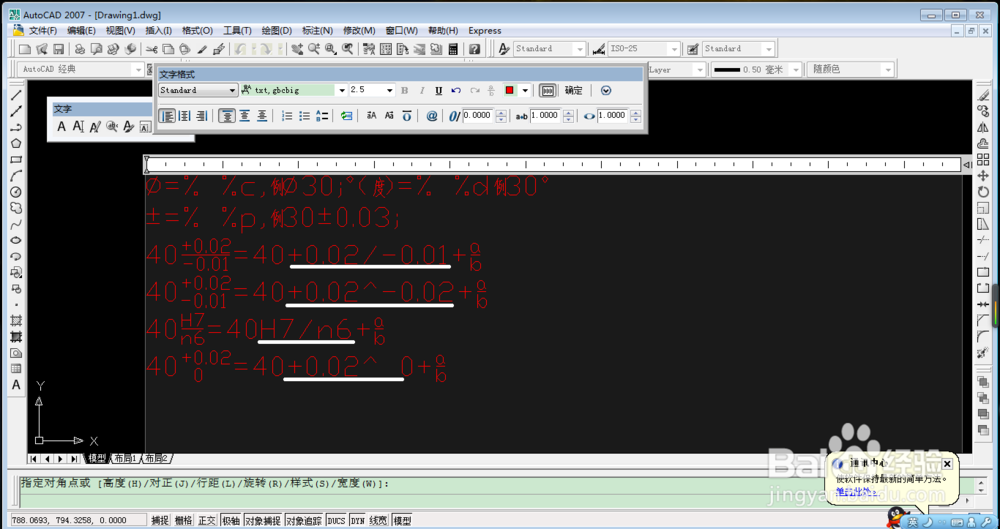

8、最后总结如图。
