USBCAN-MINI分析仪的设备使用说明

本文简单介绍了USBCAN-MINI分析仪的设备使用说明，对于想要了解使用相关设备的工程师具有很好的指导意义。

工具/原料

USBCAN-MINI分析仪

远程终端电阻

笔记本电脑

设备简介

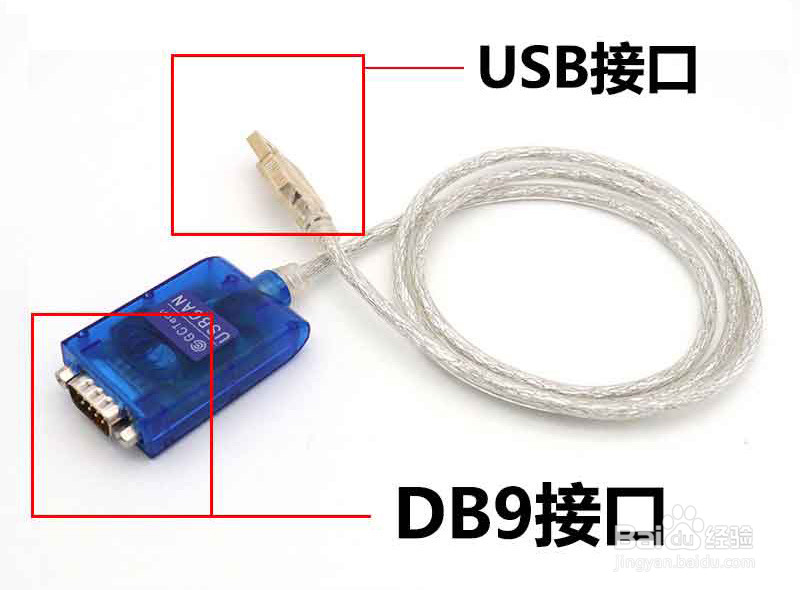

1、USBCAN-Mini分析仪是CAN-bus产品开发、CAN-bus数据分析的强大工具；同时具有体积小巧、即插即用等特点，也是便携式系统工程师的最佳选择。下面介绍下它的设备使用：

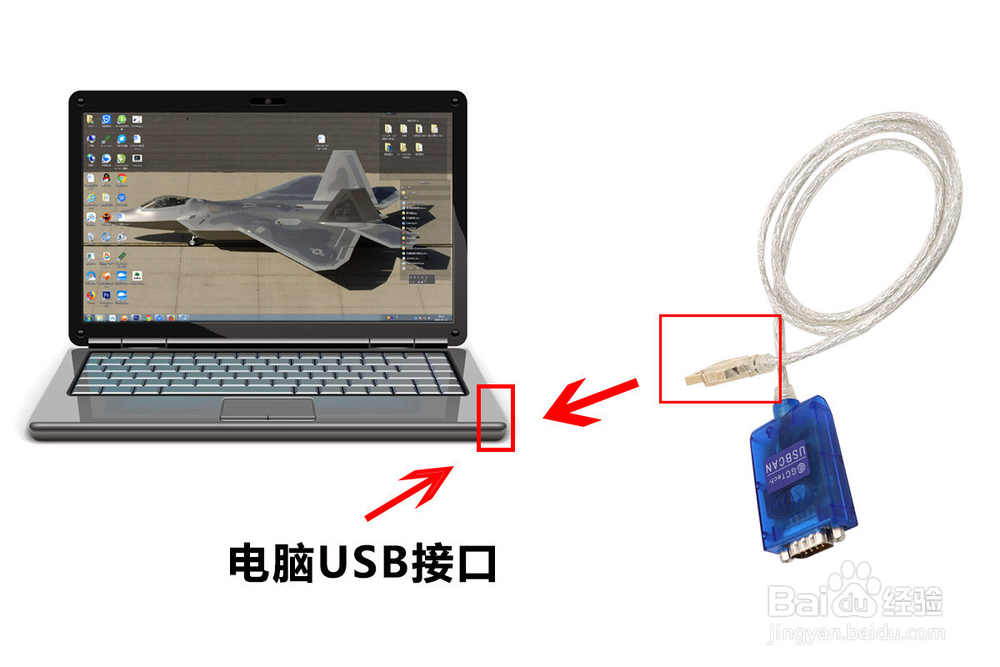

1、USBCAN-Mini分析仪和笔记本电脑相连

1、USBCAN-Mini分析仪具有即插即用的特点，因此工程师可以使用PC机的USB接口直接向USBCAN-Mini接口卡供电；具体做法为将笔记本电脑与USBCAN-Mini分析仪的USB端直接与电脑的USB接口连接，由USB接口向USBCAN-Mini分析仪提供+5V电源；此时，两个指示灯都点亮，随后一个熄灭，表示设备工作正常且处于待连接状态。

2、USBCAN-Mini分析仪与CAN-bus连接

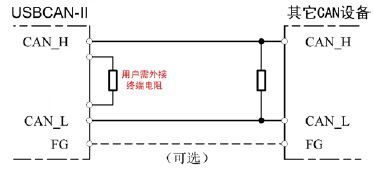

1、USBCAN-Mini分析仪接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。如图：

3、USBCAN-Mini分析仪连接终端电阻

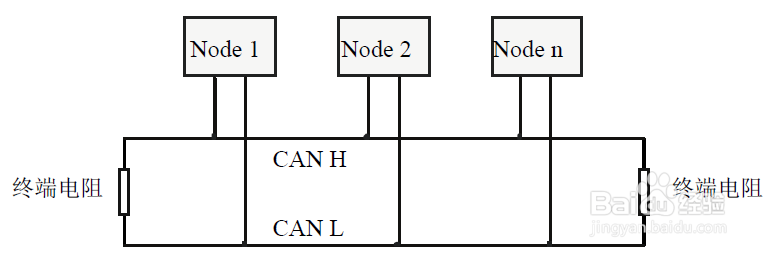

1、为了增强CAN通讯的可蛆绲檠奸靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图所示。终端匹配炼蓄晦擀电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。USBCAN-Mini分析仪采用82C251收发器，如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

4、USBCAN-Mini分析仪系统指示灯介绍

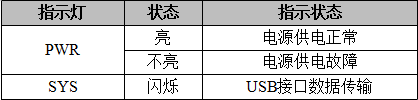

1、USBCAN-Mini分析仪具有1个PWR指示灯、1个SYS指示灯来指示设备的运行状态。这2个指示灯的具体汜枸赓觅指示功能见表1，这2个指示灯处于各种状态下时，CAN总线的状态如表2所示。USBCAN-Mini分析仪上电后，PWR点亮，同时系统初始化状态指示灯SYS点亮，表明设备已经供电，系统正在初始化；随后SYS灯熄灭表示系统初始化正常完成。USB接口连接正常后，当USB总线有数据在传输时，USB信号指示灯SYS会闪烁。
