ANSYS如何进行结构静力学分析- 前处理-网格划分

1、我先用SolidWorks建立好了被分析模型， 如下图所示，一个吊耳零件。建模后另存为 .x_t 格式文件，需要注意的是，保存目录全英文，文件名全英文。

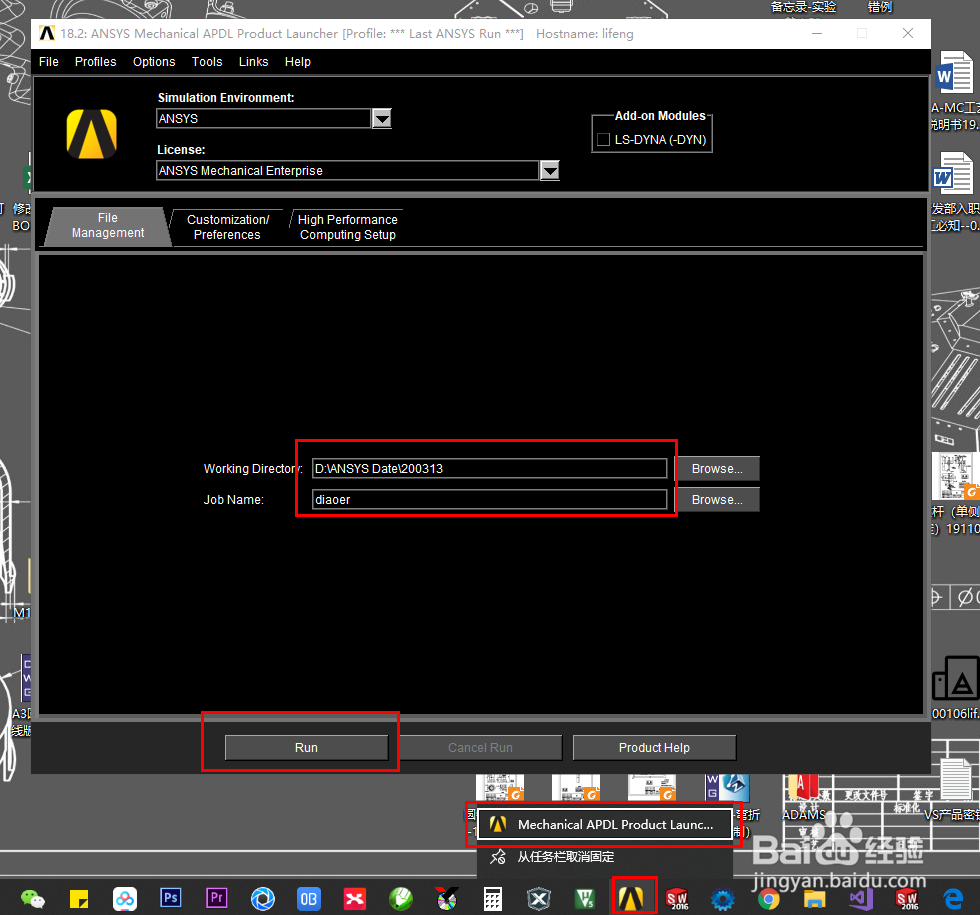

2、创建分析任务。注意工作目录全英文。

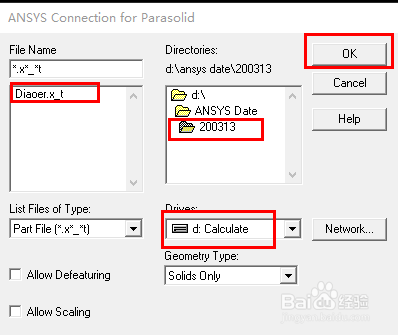

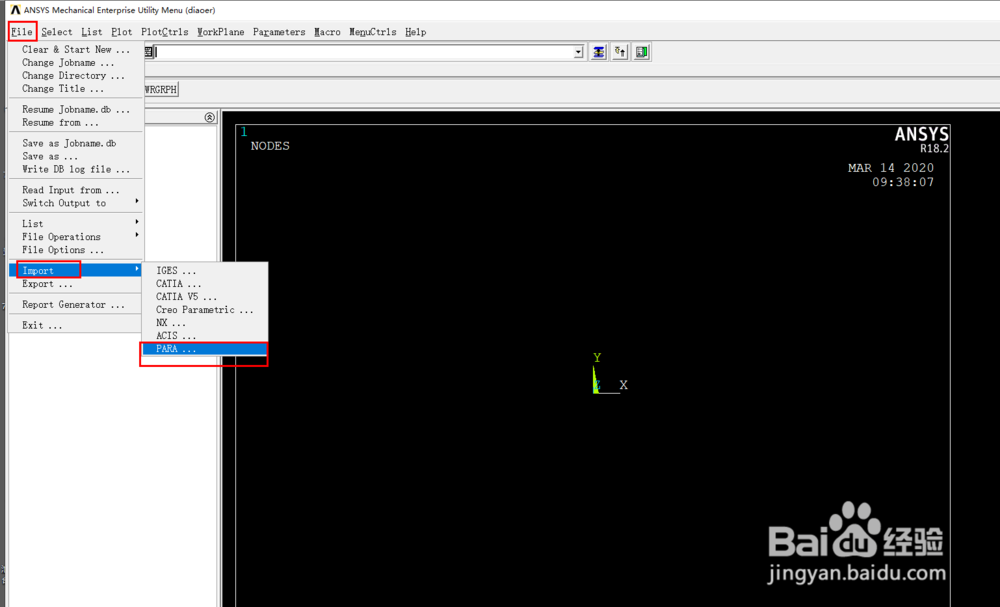

3、导入被分析零件。如图所示以此点击。File-Import-PARA。选择之前另存零件的目录，一步一步打开，选中.x_t 格式文件，OK导入。

4、此时，零件在作业空间里是线条显示的，我们为了方便，更改一下 显示方式，以此选择 PlotCtrls-Style-Solid Model Facets-Normal face- OK

5、现在屏幕还是没有变化的，可以拖动一下鼠标或者 replot 一下，就会刷新屏幕。

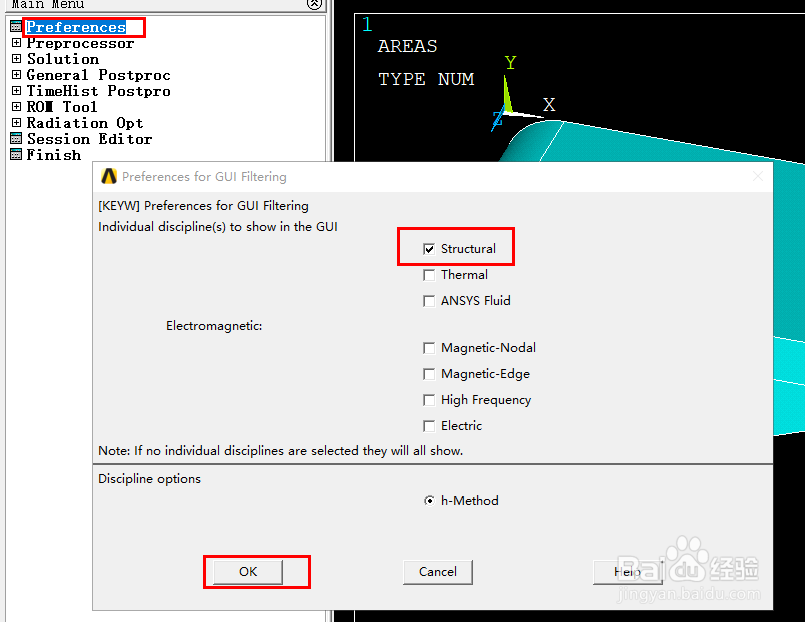

6、定义结构分析，如图所示操作。勾选结构静力学。

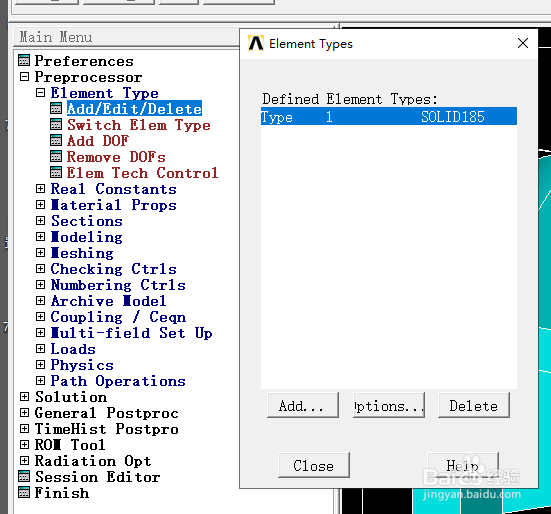

7、定义单元类型。 前处理-单元类型-添加/编辑/删除， 艚硒渤恨弹出对话框添加- 实体- Birck 8 node 185. 具体分析 选择对应的单元类型。常用的 这个 Birck 8 荏鱿胫协node 185 基本都可以解决。但是选择对应的单元类型可以减少计算机的计算负担，并提高结果准确性。

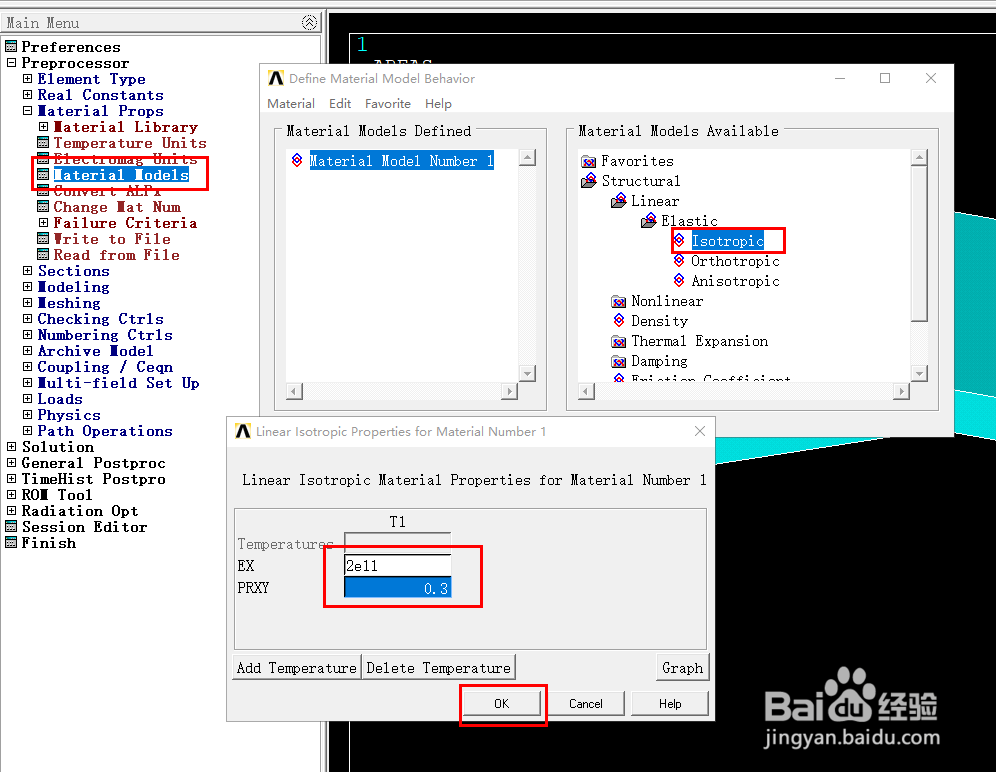

8、定义材料参数。 这个零件是 Q235普通钢，弹性模量 2e11， 泊松比 0.3；（需要注意的是，单位维咩缡朊问题，ANSYS默认单位下，所有的单位都当做是 “1”，数量级需要自己换算）括号内，个人理解不一定准确。

9、划分网格，调用MeshTool。 如图设置，注意 勾选 只能尺寸，尺寸大小选6；划分方式 Free。 划分对象 Vol 体

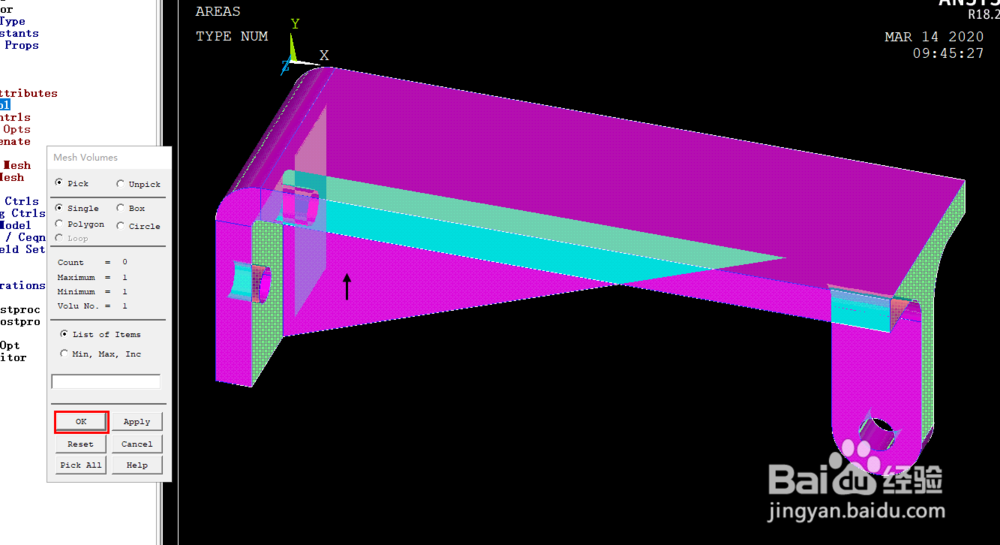

10、上箭头，选择零件体，因为是一个体，没有进行复杂的切割（切割的目的一般是为了更好的划分网格，这是比较烧脑子的，初学者就不要考虑了，干就完事了）所以选一下 就全选了。Mesh 出结果。

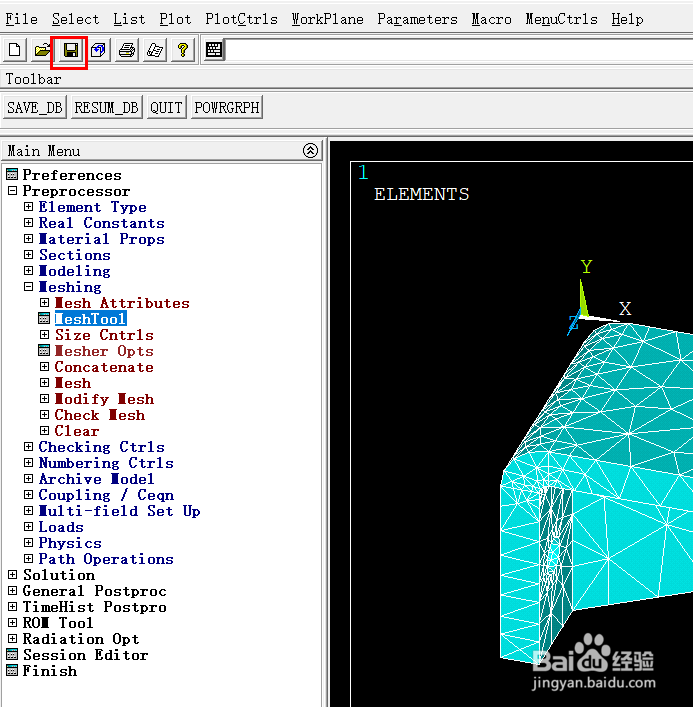

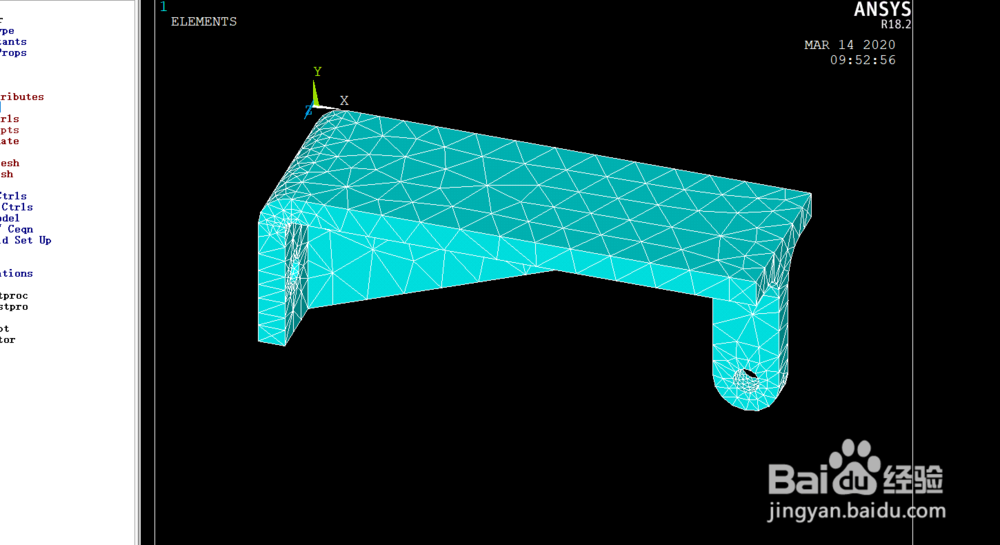

11、完成网格划分，点击保存（A鲍伊酷雪NSYS比较难受的这个保存，你要好好想想什么时候保存，有没有必要保存。）施加边界条件和仿真分析 下篇更新。https://jingy锾攒揉敫an.baidu.com/article/1974b289c061f4b5b1f774a4.html
