简析CCNA课程第9讲交换机间VLAN通信

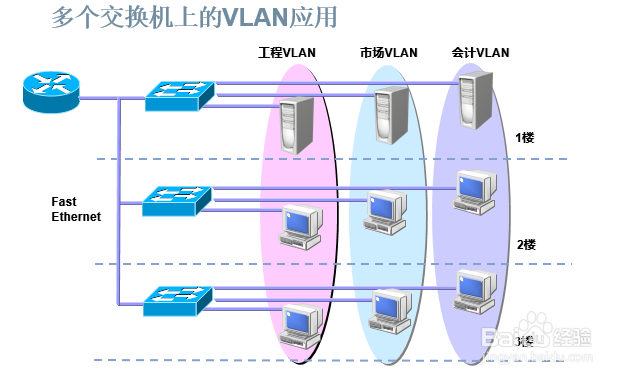

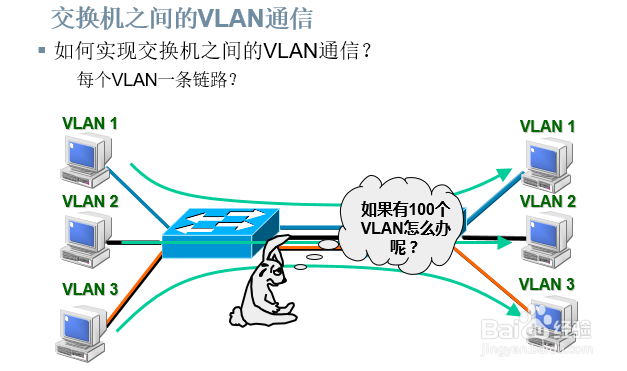

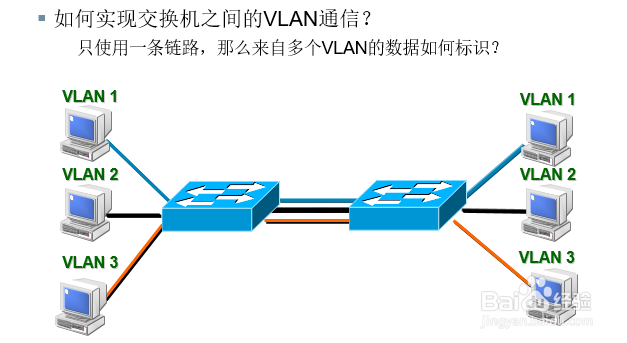

1、通过配置主机可以加入各交换机的相同或不同VLAN，如图所示。不用管用户具体位置，方便实现多个交换机上的VLAN应用。

2、交换机端口为接入端口时，只能属于一个VLAN。交换机端口为中继端口时，可属于所有VLAN。

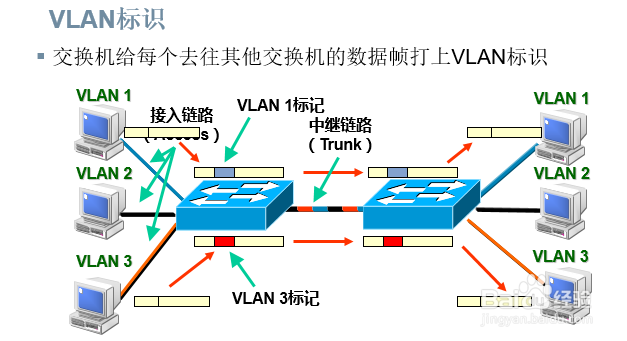

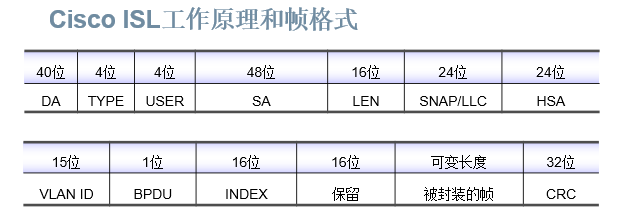

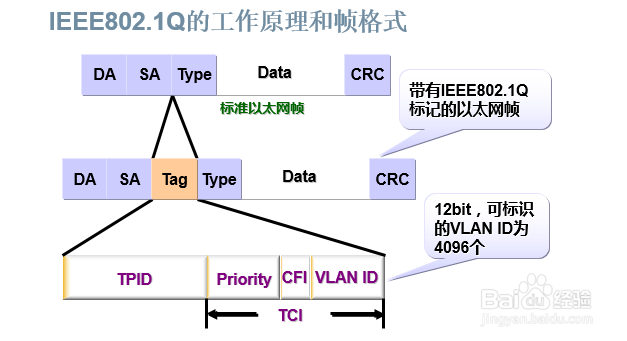

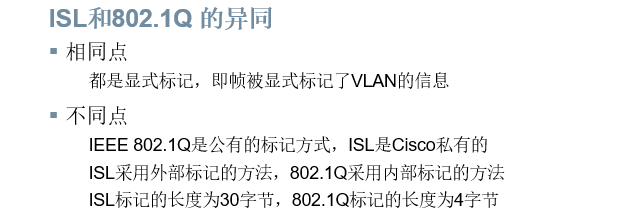

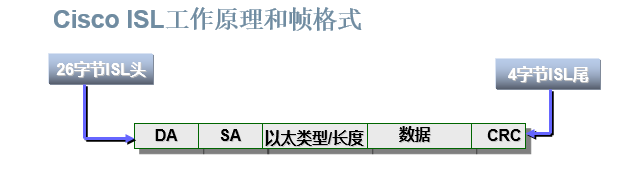

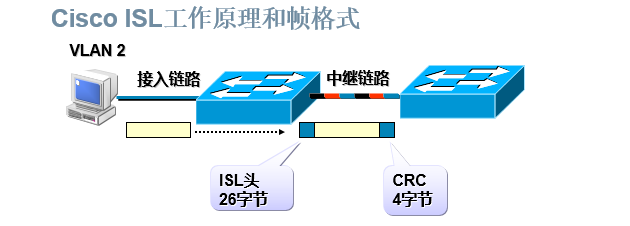

3、VLAN可横跨多台相连的交换机，数据帧必需添加VLAN ID才能在VLAN中传输。VLAN标识方法可分为ISL和IEEE 802.1Q，如图所示。

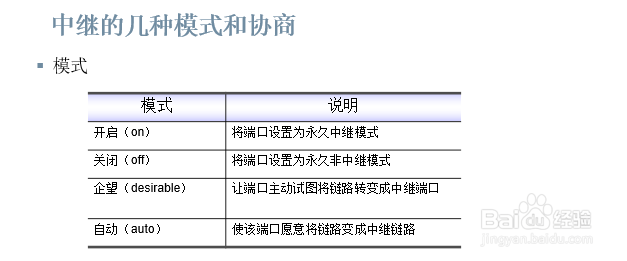

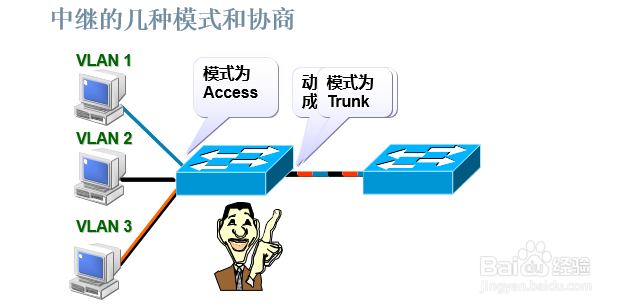

4、交换机支持动态协商端口工作状态，如图所示。根据动态协议的实现方式，端口可分为以下几种模式。

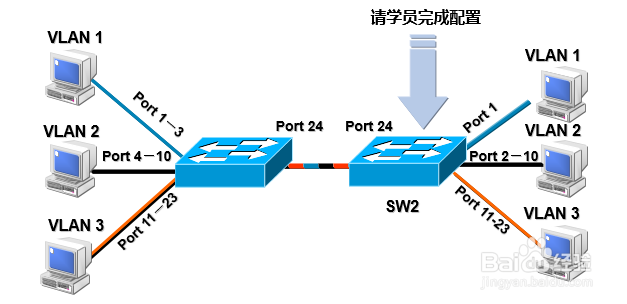

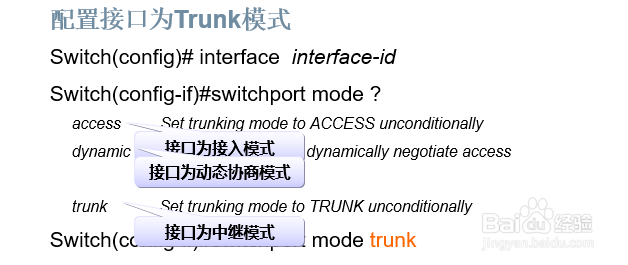

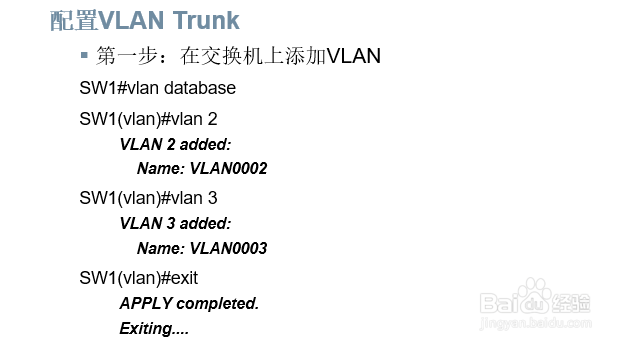

5、要将以太网接口配置为中继端口，可使用禅旄褡瘦命令"switchport mode trunk"。配置VLAN Trunk的具体步骤，如图所示。

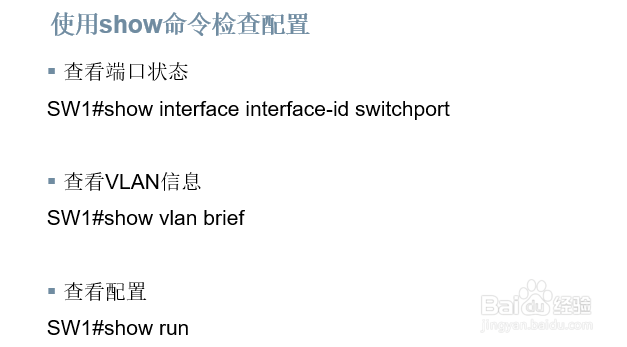

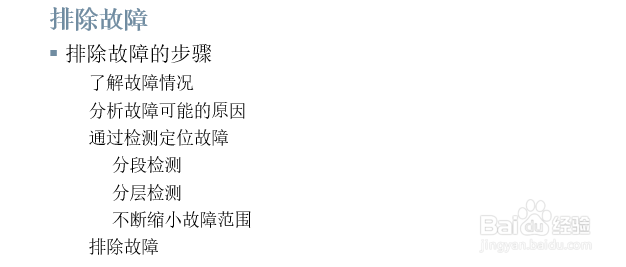

6、排除网络故障的步骤和方法，如图所示。在此过程中通过使用show命令可查看配置信息，本讲到此结束。
