机架图这么画，新手也能轻松掌握

1、首先打开亿图软件，选择“新建”，在“预定义模板和例子”中选择“网络图”，然后从右侧模板中选择机架图，双击进入绘图页面。左边会出现机架图符号库。

1、打开软件，从新建中找到网络图，然后双击机架图模板打开新的绘图页面。

2、从页面左边的符号库拖拽需要的设备图形。

2、双击设备图形的左半边可以编辑U号，双击设备图形的右半边可以编辑描述。

4、使用图形储存数据，右击图形，并在右键菜单中选择定义形状数据。在弹出的对话框输入想要存储的数据值。

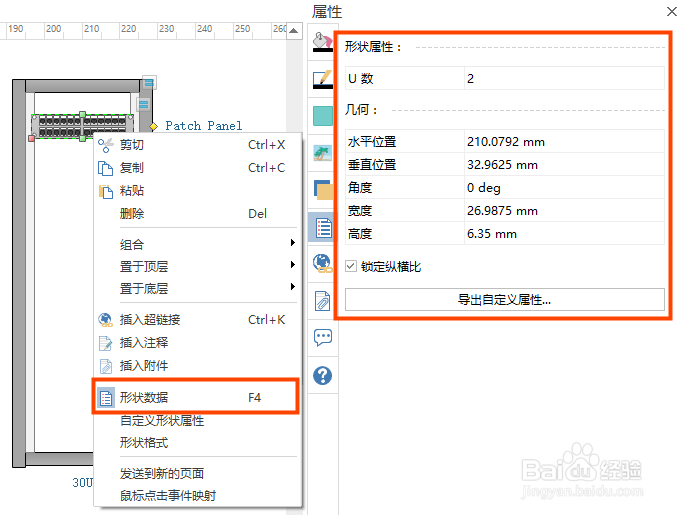

3、导出数据报告：鼠标右键选择“形状数据”，或者点击视图栏下的数据按钮，形状数据窗口就会出现在绘图页面的右侧。点击窗口顶端的导出按钮，就会出现数据报告的对话框。

4、打印：当机架图完成以后，可以打印或者导出与他人分享。在文件菜单下可以找到打印选项。点击 打印亿图图表 系统学习如何设置打印选项。

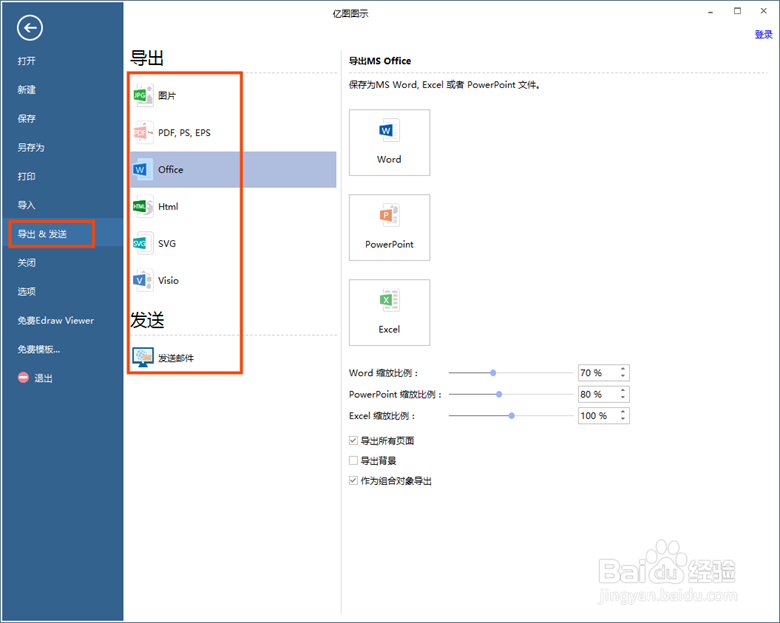

7、导出：亿图支持多种导出格式，比如Office格式、PDF和很多图片格式。可以在文件菜单中，点击“导出和发送”，也可以使用绘图页面最上方的快捷导出按钮。
