HDGC3980 蓄电池组放电检测仪的连接方法

准备皤材装肢工作

确认需要进行放电测试的蓄电池组是否与放电仪电压等级一致！

在与该仪器进行连接前，首先确认放电电池组是否已经退出运行状态，是否已经与充电电源和负载断开。以免在放电过程中发生意外。

检查电池组及该仪器周围是否有足够场地，场地周围是否存在易燃易爆物品，空气中是否存在易燃易爆气体。

检查该仪器是否完好，电源开关是否在断开状态。

工作周围不得存在易燃易爆物品，空气中不得含有易燃易爆气体，防止爆炸的发生！

主机连接

1、放电电缆连接

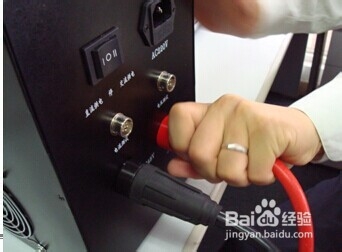

首先连接电池组放电电缆。黑色放电电缆大测试夹一端连接电池组负极，另一端快接插头连接该仪器黑色快接插座。红色放电电缆大测试夹一端连接电池组正极，另一端快接插头连接该仪器红色快接插座。注意连接可靠，不要有松动现象。快接接头与快接插座连接好后，需要顺时针方向旋转以防脱落！放电结束取下时逆时针旋转。

连接放电电缆和电压测试线时，注意安全，防止触电和短路的发生！

由于放电电流较大，为了准确测量蓄电池组的电压，另配有电压测试线。电压测试线一端连接该仪器的电压测试插座，另一端红色测试夹连接蓄电池组正极，黑色测试夹连接电池组负极。注意不要接反！

2、其它

如果需要AC220V供电，则需要使用电源线连接市电，并把工作电源转换开关置于交流供电档，否则转换开关置于直流供电档。

如果有并机或使用外设放电检测功能，则需连接电流传感器。

3、PC机连接

如果需要通过PC机进行实时监测，则需要连接数据通讯终端。数据通讯终端与PC机通过USB串口进行连接。PC机运行监控软件即可。

4、运行

检查接线正确无误后，打开电源开关，液晶屏应显示正常后，即可根据操作。
