简单电路板的手工焊接步骤解析

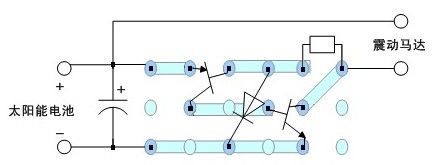

1、下图是“电路板正面布局图”（无焊点的一面，黑芯蓝点为焊点，蓝色带代表焊点相连）：

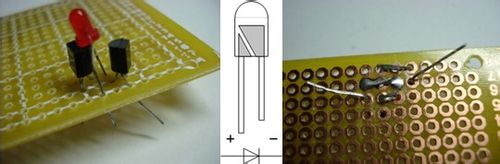

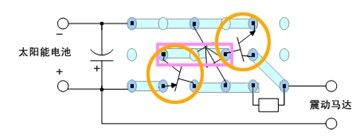

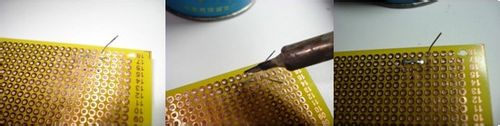

3、接着是LED二极管 下面来，我们要焊接LED二极管。根据“电路板正面布局图”在电路板上插入LED二极管（引脚不要留得过短，不要让元件太过贴着电路板）。我们把二极管按照正确的引脚插好，然后就按照“电路板底面布局图”焊接二极管（紫色部分为连接线）。

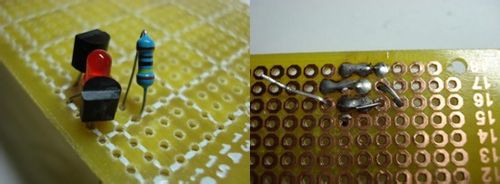

4、当然还有电阻 然后我们焊接电阻。根据“电路板正面布局图”在电路板上插入电阻（引脚不要留得过短，不要让元件太过贴着电路板）。 如果看得懂电阻的色环所表示的含义，细心的朋友可能会发现，上图照片中的电阻并不是2.2K的，而是2.4K的。其实这个相差不大，只是因为我一下子找不到2.2K的电阻，就用2.4K来代替了。然后把电阻按照正确的引脚插好，就按照“电路板底面布局图”焊接电阻（紫色部分为连接线）。

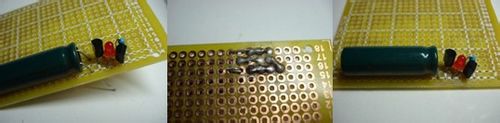

5、以及电解电容 最后我们讲焊接电解电容。根据“电路板正面布局图”在电路板上插入电解电容（引脚不要留得过短，不要让元件太过贴着电路板）。 电解电容的引脚是区分正负极性的，通常其外皮上会印刷有“-”减号，对应代表负极性的那只引脚。我们把电解电容按照正确的引脚插好，然后就按照“电路板底面布局图”焊接电解电容（紫色部分为连接线）。这样就就完成了所有电子元件的电路板焊接。
