LC-6000振动监测故障诊断分析仪的操作说明
LC6000振动监测故障诊断分析仪是以USB接口采集数据的采集器与计算机构成的综合系统，是一个全新概念的故障诊断系统。具有强大的现场数据分析功能、可选配交流异步电机故障诊断系统软件包和单双面现场动平衡系统软件，分析系统功能强大，界面友好，操作简单，方便携带。
工具/原料
LC6000振动监测故障诊断分析仪
传感器的安装及使用说明
1、四通道信号输入端及转速通道信号输入端如图2-1-1所示。
2、信号输入端接线方法如图2-1-2所示，可与加速度、速度、位移传感器相连，也可以与其它电压信号相连。注意：输入端电压不得超过30V。
3、转速输入端如图2-1-3所示，与转速传感器相连。注意：输入端电平为TTL电平。将传感器信号线插头按上图分别对应连接，注意插座的缺口方向与插头的凹槽相对。
运行LC6000软件
1、有两种方法启动 LC6000软件：A.在“开始”菜单“程序”中，单击LC6000\ LC6000系统快捷方式 B.找到LC6000的安装目录C:\LC6000，打开该目录， 双击LC6000.exe 文件。C.运行桌面上的快捷方式：LC6000振动分析软件
软件操作说明
1、设备测点管理在每台需要监测的机器设备上，一般都有一个或几个测点，每个测点上都有大量的数据需要管理。用户能够利用测点管理功能添加测点，并将测点信息录入到系统中，还可进行修改、查询、删除、打印等操作。
2、设备数据管理因为所有的数据皆为采集后存储的数据，所以不提供添加及修改功能。若在“测点管理”中修改了“设备名称”、“设备编号”、“测点名称”、“设备单位”四项数据，在“设备管理”中会自动更新此四项数据；在“设备管理”中提供查询、删除、打印等功能。
3、数倌栗受绽据加载备份在菜单中点击“数据加载”，进入数据加载管理功能界面。1、界面左侧为软件现在使用的数据库信息，右侧为备份数据库信息，吹涡皋陕用于加载到当前数据库中。2、数据库中共有3个表单，分别为：设备测点管理、设备数据管理、设备资料管理。两个数据库表单的具体信息在界面的上方显示，各个表单的具体信息在下方显示。点击“表单类型选择”可以查看具体的表单信息。3、数据加载：首先单击“查找数据库”在备份数据库的具体目录下选择相应的数据库的名称：…\data\LC6000。之后根据具体的情况选择要加载的表单（界面的中间位置）。选择加载设备数据信息的时候，可以再选择数据时间段，选择特定的时间的采集数据。最后点击“加载数据库”加载数据，界面的中间位置提示加载的进度信息。
4、检测人员管理在菜单中点击“检测人员”进入检测人员管理功能界面。1、添加检测人员：在右侧的检测人员中添加具体的检测人姓名，之后点击“添加”将检测人信息入库，之后在左侧的列表中列出相应的人员信息。2、删除检测人员：选中要删除的检测人员（选中后呈蓝色高亮显示），之后单击“删除”键，删除要删除的检测人员。
5、传感器设置在菜单中点击“传感器设置”进入传感器设置功能界面1、选择传感器类型：可以点击传感器类型后的下拉选择菜单，根据测试对象类型选择传感器的类型,有加速度,速度,位移三种类型可供选择.设置通道灵敏度：可以直接在输入栏内输入灵敏度值保存设置：在设置完成之后点击“保存”将当前设置存入数据库。
数据采集

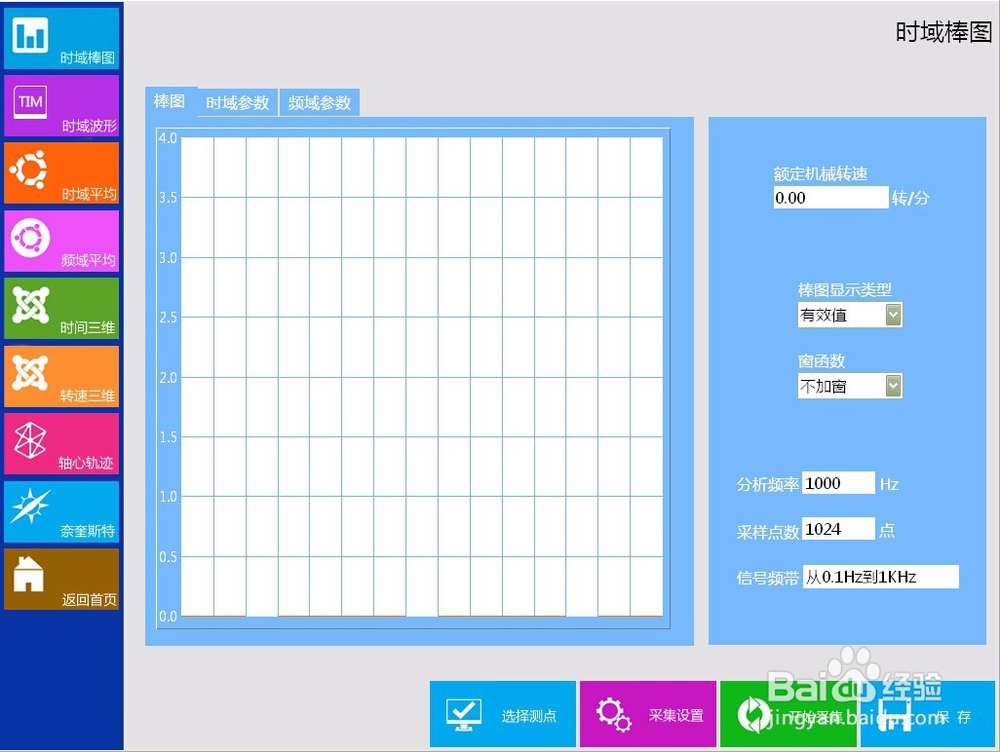

1、本软件系统可进行八种数据采集模式：时域棒图 显示各通道的棒图及时域和频域波形，用于各种旋转设备的故障分析时域采逗垅型巢集 显示各通道的时域和频域波形，用于各种旋转设备的故障分析时间三维谱 用于大型机组的启停机过程的振动分析转速三维谱 用于大型机组的启停机过程的振动分析时域平均谱 用于滤除随机噪声干扰，提高信噪比频域平均谱 用于滤除随机噪声干扰，提高信噪比轴心轨迹 用于典型的轴系故障分析，如：动平衡不良，不对中，油膜涡动等奈魁斯特图 用于大型机组的启停机过程的振动分析每种采集称为一种采集类型。进行各种类型采集时，用户均需要进行各种采集参数的设定。设定好参数后，单击开始键，进行数据采集。也可以在采集过程中动态的改变参数设置。
数据回放
1、数倌栗受绽据回放是根据数据采集类型而构建的，用户可以调入存储于数据库中的采集数据，进行深入分析。共提供七种数据回放方式：时域数据回放：对应于时域棒图和时域采集的数据采集方式时域平均谱回放：对应于时域平均谱数据采集方式频域平均谱回放：对应于频域平均谱数据采集方式时间三维谱回放：对应于时间三维谱数据采集方式转速三维谱回放：对应于转速三维谱数据采集方式轴心轨迹回放：对应于轴心轨迹数据采集方式奈奎斯特图回放：对应于奈奎斯特图采集方式
趋势分析
1、趋势分析的功能是通过对指定的机械设备的固定部位进行连续的监测，之后将所有数据按时间顺序排列绘制出趋势曲线，根据曲线的变化趋势来判断设备的状态，可以预先估计设备还可以使用的期限。本系统软件提供了五种状态量的趋势分析功能：峰值、有效值、1倍频、2倍频、3倍频。
