基于4G RTU自助洗衣机远程监控方案

1、二.系统组成和功能本系统主要有三个部分组成，分别是前端付费控制主机，无线传输CM550及后台管理控制中心。洗衣机采用无线支付系统，不需要繁琐的换硬币和购卡过程，只需要拿出手机扫描机器上二维码，通过支付宝或网上银联就可以实现付款启动机器。此类付款形式比较新颖，目前市场上采样此种付款方式的有OBA智能洗衣机。该系统功能特点：1．体积小和普通家庭式洗衣机一样，安装容易。2．采用微信、支付宝、网银支持方式代替传统的投币式和刷卡式，方便，快捷。3．节约用水：自助洗衣机控制水的使用量，避免人工洗衣诸如忘关水龙头，无节制用水等浪费现象，从而节省30%~50%的用水量。4．节省时间，节省体力，减轻手洗之苦，将更多的时间，更多充沛精力用于工作学习。5．消毒卫生：洗衣机配备日专用的消毒设施，能消除各种细菌和病毒，从而提高卫生质量。

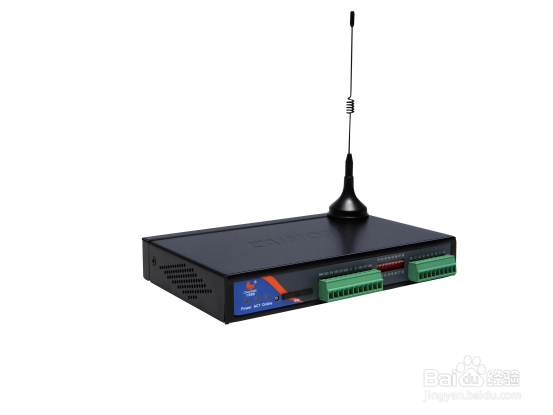

2、三.系统采用CM550功能特色优势CM550是一款工业无线采集传输终端，其工作原理是通过GPRS/潮贾篡绐CDMA/3G/4G等运营商网络实现前端数据联网运营与后台管理监控中心联网监控。具有上/下线提示、监测与控制方便、加密安全等特点优势。3.1，短信控制更方便和快捷CM550支持短信配置、短信控制及短信告警等短信功能，有效保证设备故障短信告警通知管理员，进行维护或现场检修，减少运营故障。同时也可以通过短信配置和短信查询了解前端设备运行状况。方便快速了解和处理小故障。3.2，无线数据加密更稳定安全采用无线运营商网络，通过GPRS/CDMA/3G/4G网络实现网络覆盖最普及方式进行联网，特点稳定性高、普及广、流量资费低，可通过运用商APN/VPDN专网，保证数据加密安全。更有DES、AES、3DES等自主加密方式，双重加密保证网银、在线支付系统传输安全可靠。

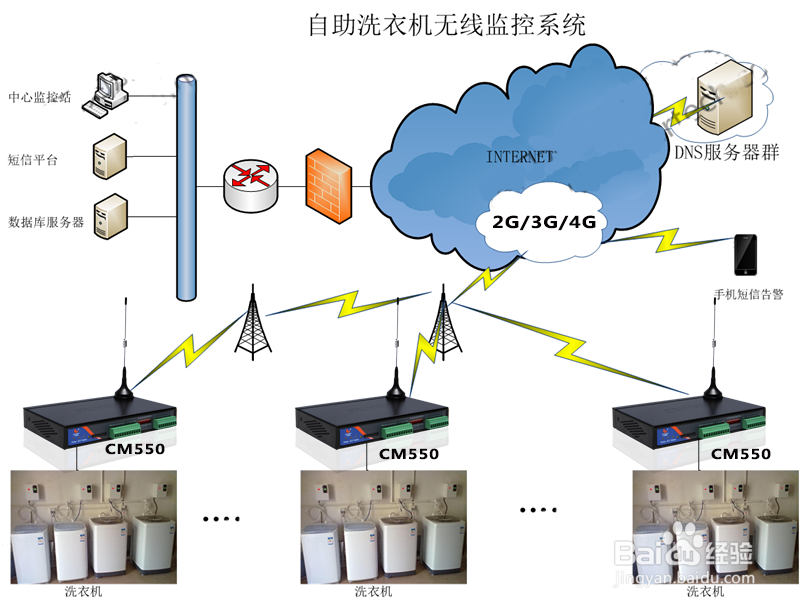

3、3.3，可靠的自我检测和自我修复系统CM550终端支持6路可自定义模拟量采集和开关量控制，支持4~20mA和0~10V模拟量采集。支持0~3.3/5V开关量输入输出。可对前端在线网银主机箱内，温度、湿度、及箱体开关门状态进行检测和告警。保证系统运营主机自我安全监测。CM550具有多重在线保持和心跳保持判断网络的连通状态，具有独特的网络掉线通知下位机功能，保证在网络故障和网络自我修复过程，工控主机能了解无线网络的状况，保证数据在上传时能有效的确保网络畅通性，避免数据丢失，造成系统判断错误。四.网络组网拓扑和现场应用图

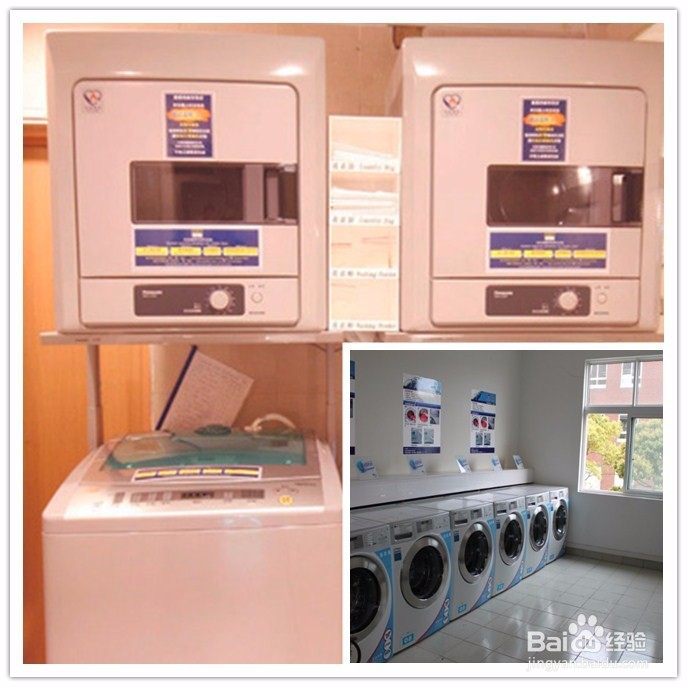

4、五.产品在系统中功能作用与应用场所 CM550在系统中主要是实现各个分布式洗衣站点的无线联网监控，实现酒店、学校、公寓或是自主连锁洗衣店站点的无线远程集中联网与后台的统一监控。保证自助洗衣机各站点的统一运营管理。 目前该产品已经广泛应用于我国大部分省市级区域的学校、公寓、酒店、自主洗衣店等场所。有效解决人工洗精力和时间上消耗，24小时提供服务，具有杀菌消毒作用，提高卫生质量，提高固定的经济效益同时节约用水用电环保、节能。
