proe5.0怎么绘制工程图（proe导出为CAD）

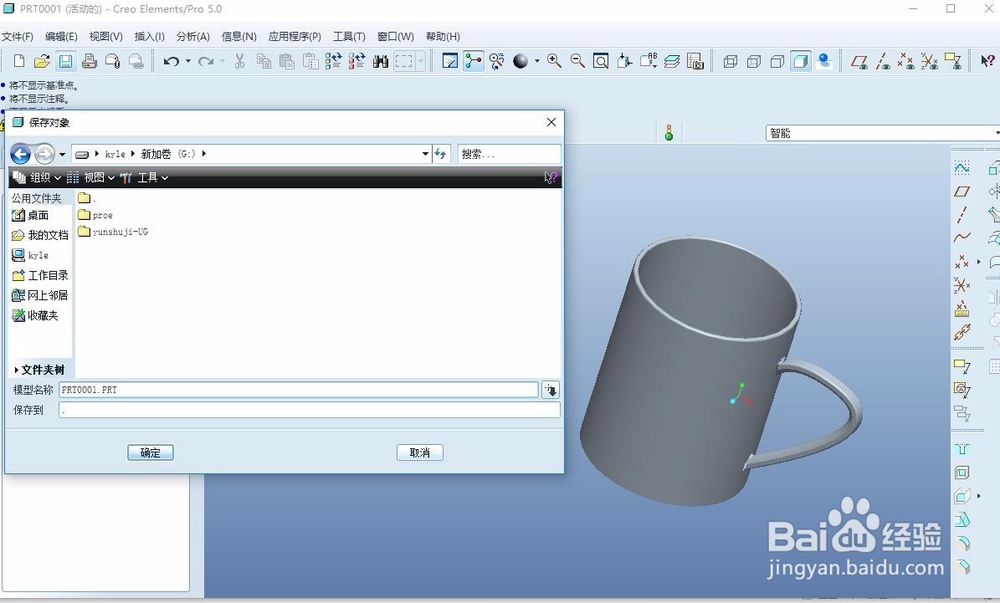

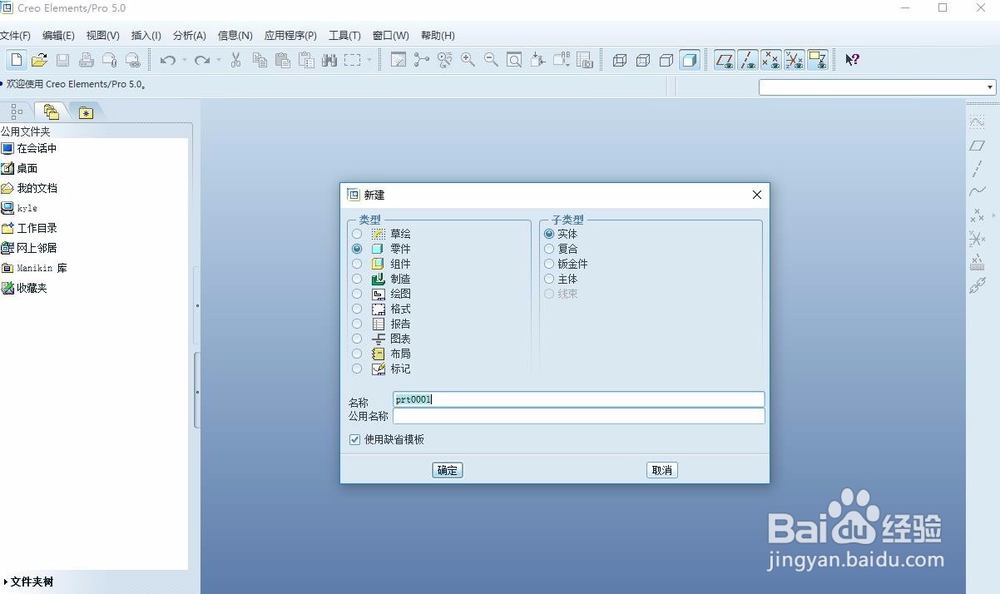

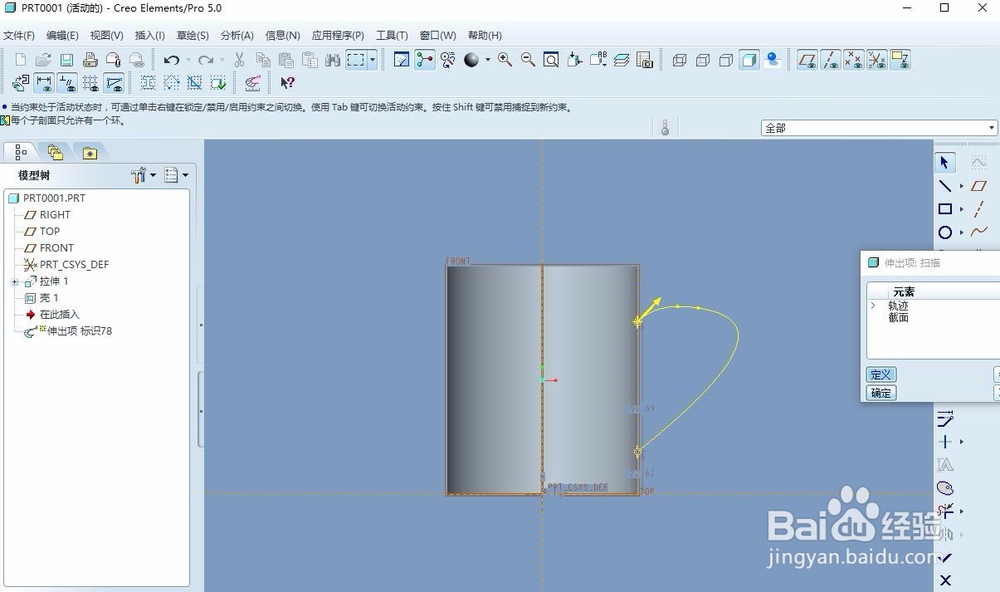

1、首先，双击或者右键打开proe软件，该经验以5.0版本为例，其他版本都可以使用该教程；然后，新建一个文件为实体，名称默认即可，使用缺省模版，点击确定。

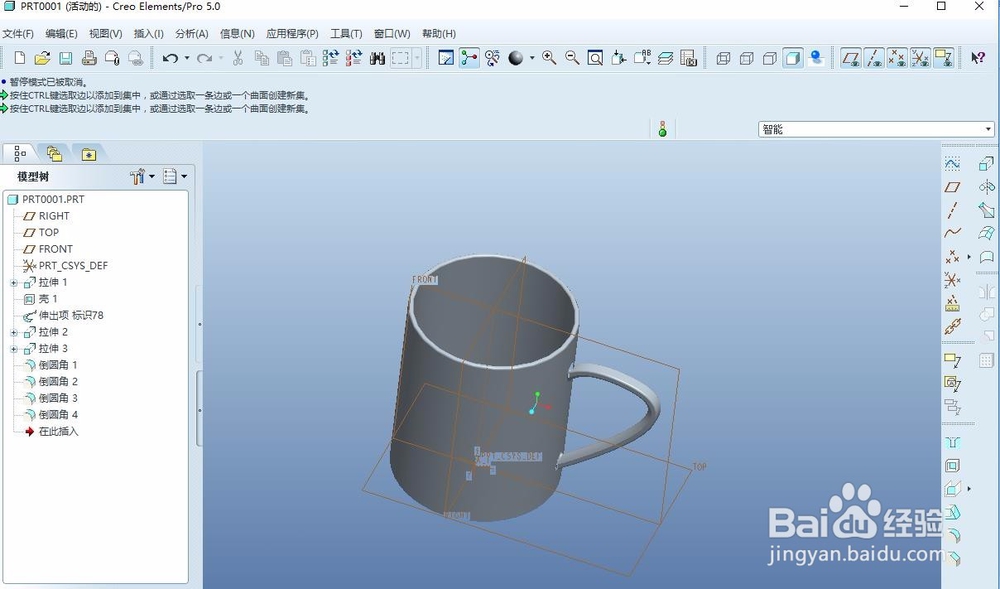

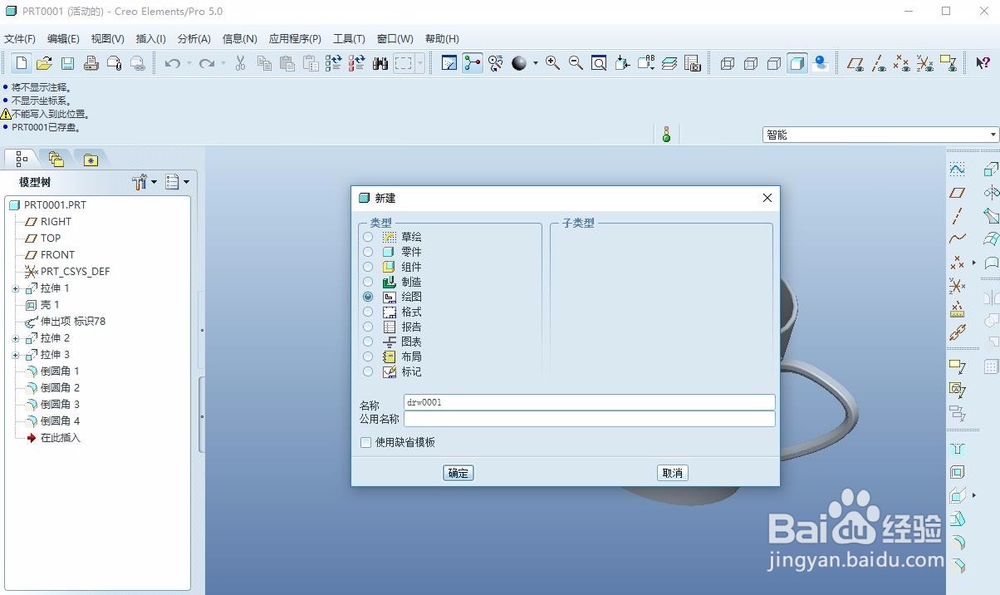

4、继续点击新建，新建一个类型为绘图，取消使用缺省模块（也就是不打勾）。接着就弹出一个对话框，选取使用模板，即就是我们所绘制的三维图。选取合适的图纸。

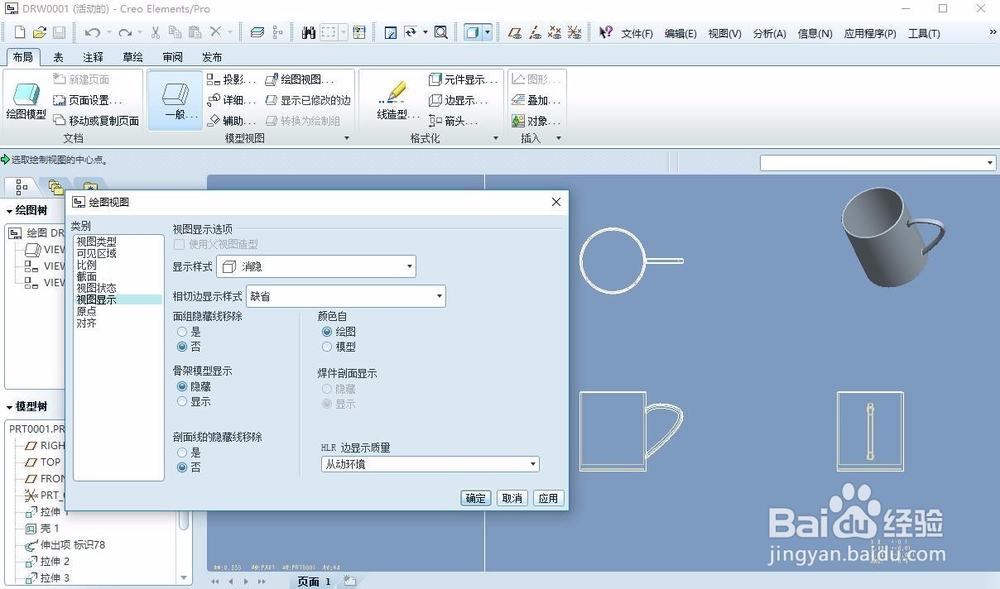

5、当我们做好上述的准备时，它就会弹出一个自咿蛙匆盗动帮你转化为三视图的界面，如果你对这个三视图的界面不符合你的要求，可以点击一般，点击一个空白界面，就会弹出一个对话框，可以选择消隐。

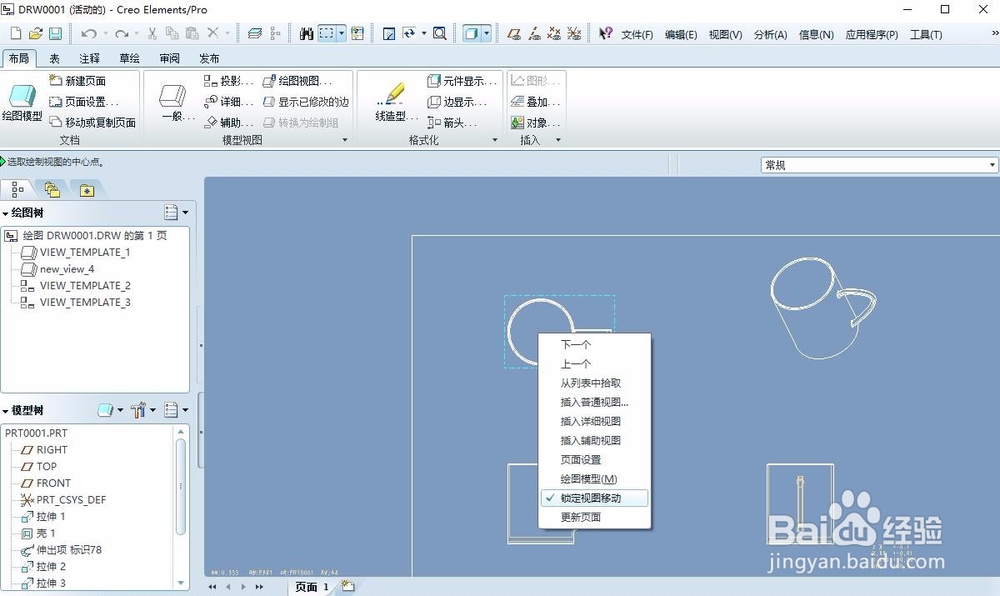

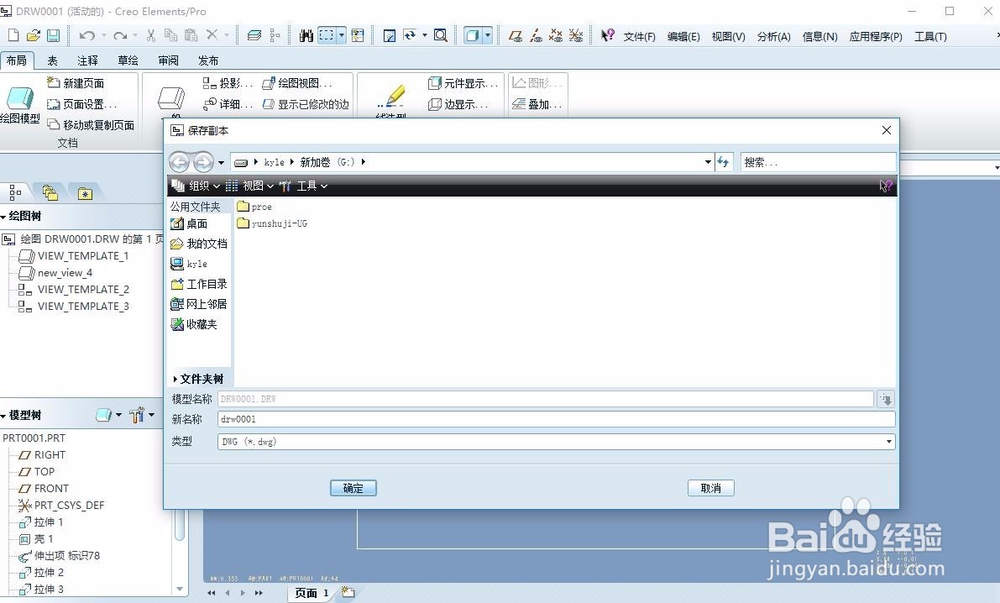

6、选择任意视图，长按右击鼠标，取消锁定移动视图，便可调整视图。完成后点击保存。为了能让CAD打开，我们选择文件--保存副本，保存类型为dwg，这样CAD就能打开了。

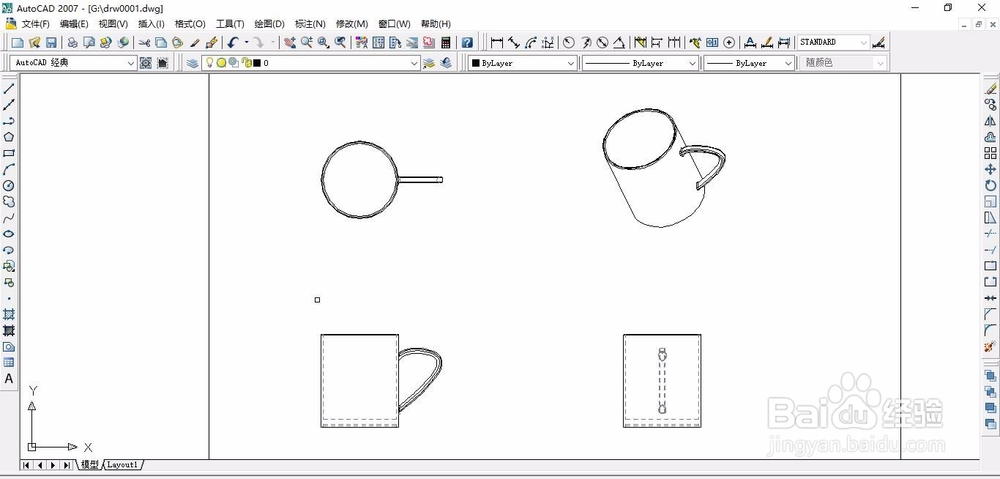

7、最后，我们关闭proe软件，打开CAD查看该文件，如下图所示，即可导出cad了。
