用PROE绘制简单的加工治具

2025-05-17 14:26:21

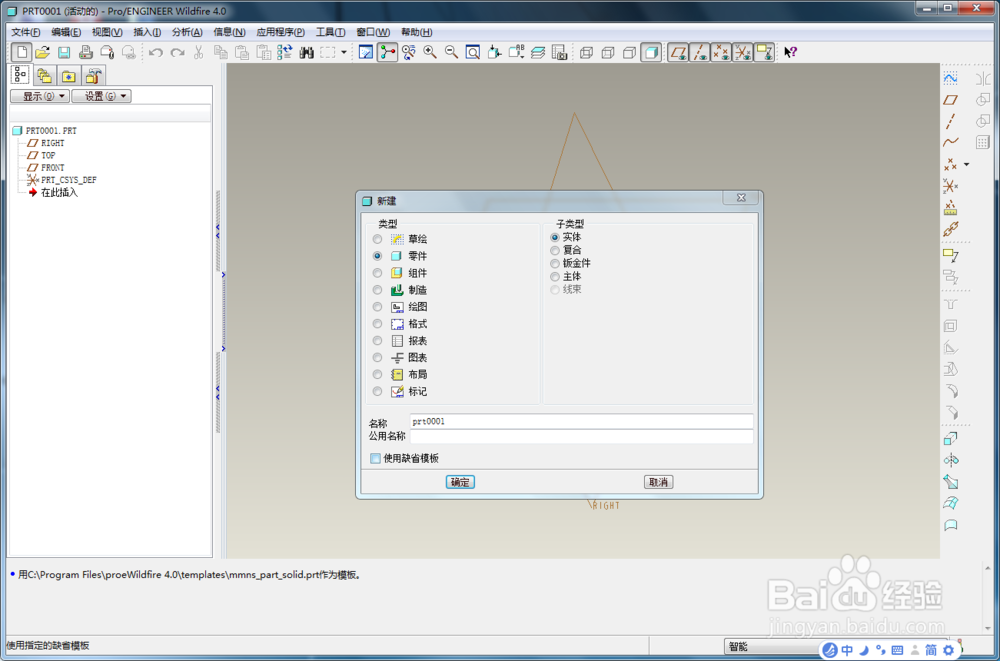

1、打开PROE4.0软件，新建零件

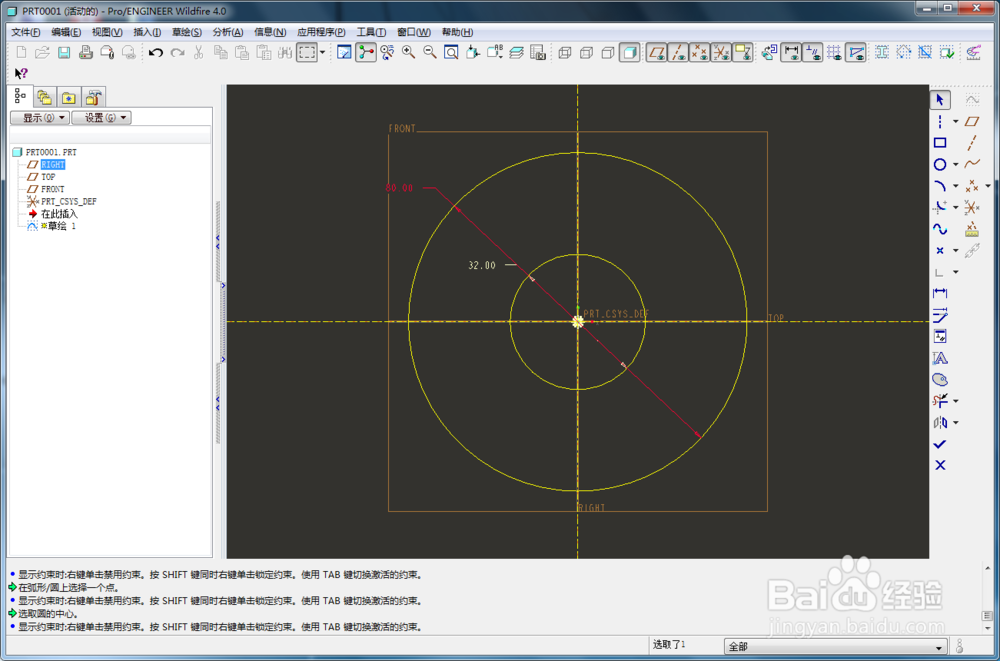

2、选择草绘平面，绘制两个同心圆

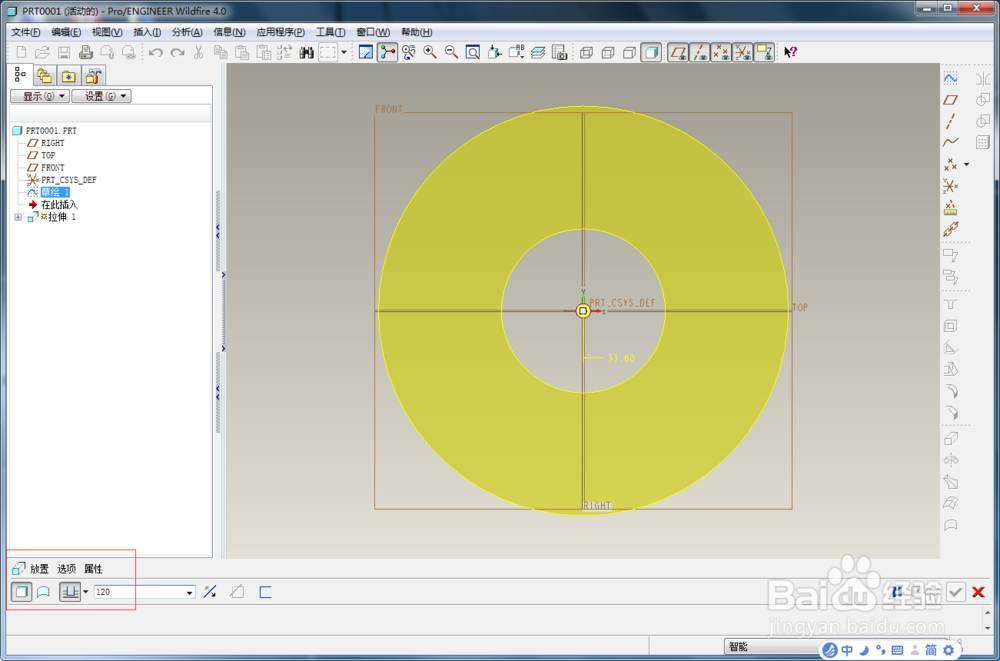

3、将图形拉伸成为实体

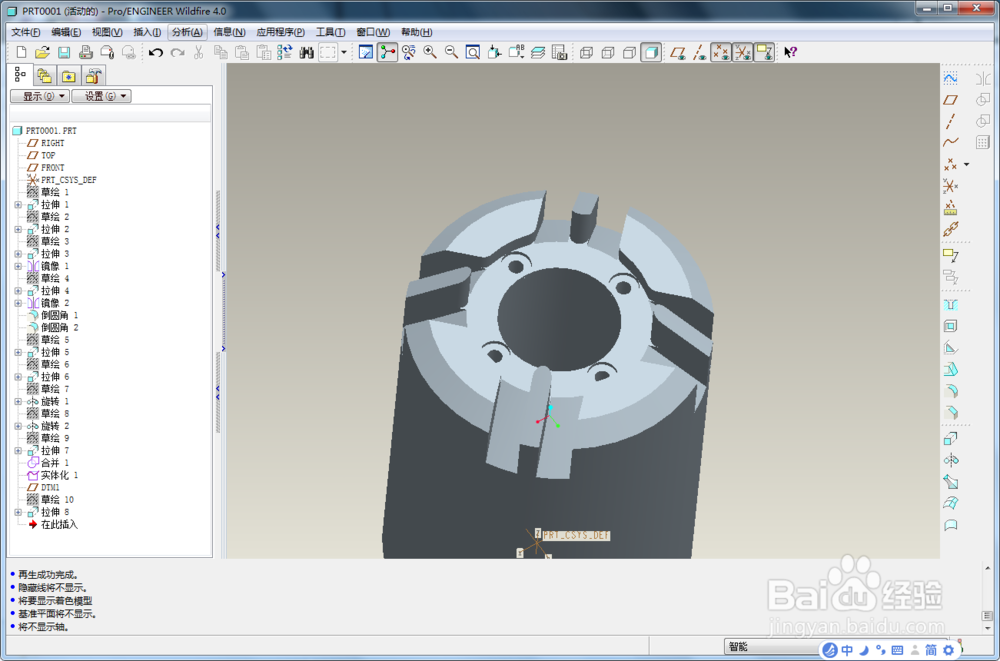

4、再利用曲面，合并等命令制作成具体的形状

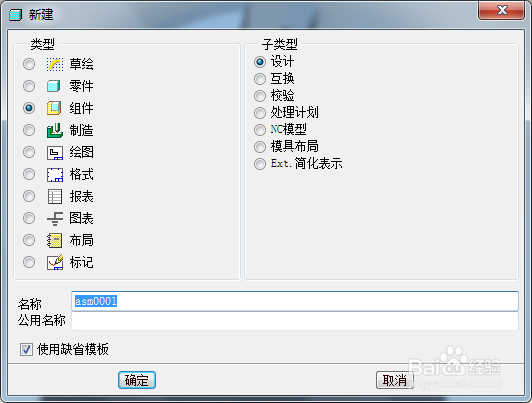

5、新建组件图

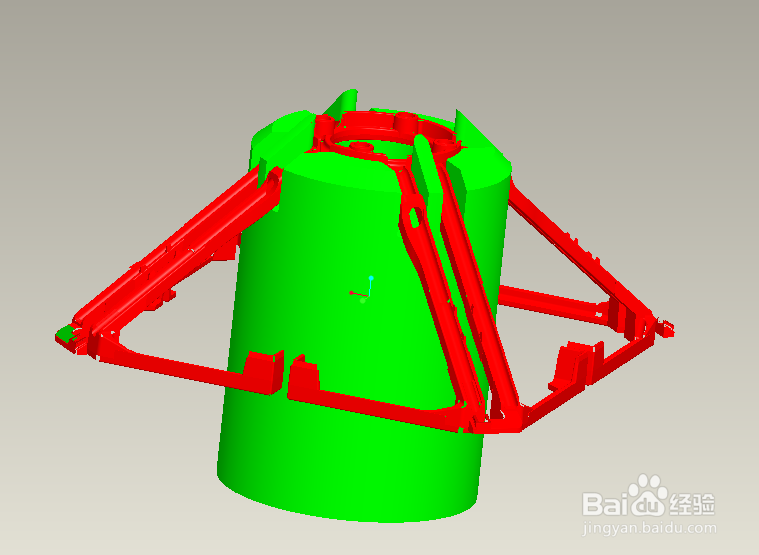

6、将产品与治具叠合一起，检查治具与产品是否有明显的干涉位置
