Proe三维训练二百七十九简单实体

1、如下图示，打开Proe软件，新建一缺省的实体零件

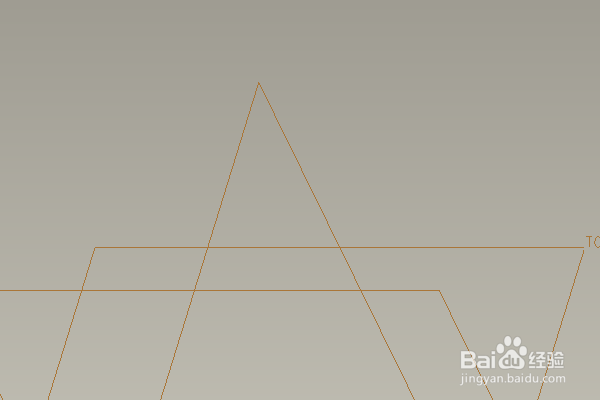

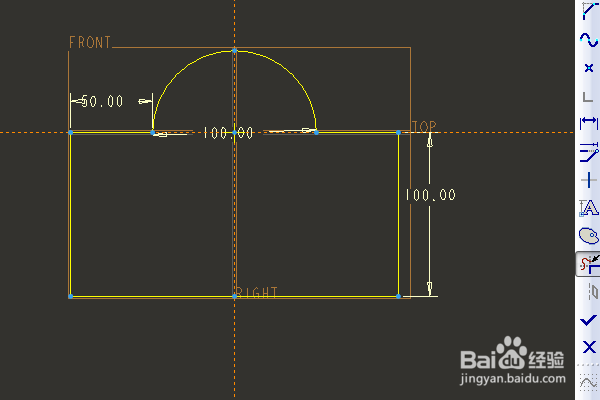

2、如下所示，执行【拉伸——放置——定义—缇吾怩舭—front面——草绘】，直接进入草绘环境。激活圆命令，以原点为圆心画一个圆，双击修改直径为100，激活矩形命令，画一个长方形，双击修改尺寸：长200，宽100，激活删除段命令，删除圆弧和圆内的直线段，点击√，完成并退出草绘。

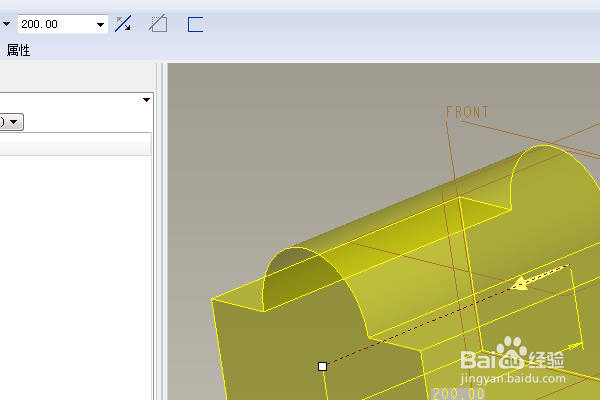

3、如下所示，双击修改拉伸高度为200，回车。

4、点击右边工具中的抽壳命令，左上角设置厚度为20，点击实体上的平面（曲面），回车。

5、点击右边工具栏中的倒圆角命令，左上角设置半径为R100，点击实体两条短边线，回车。

6、点击右边工具栏中的倒圆角命令，左上角设置半径为R30，点击实体两条交线，回车。

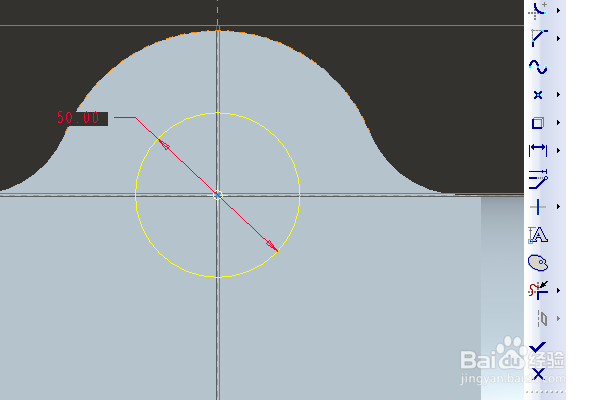

7、如下所示，执行【拉伸——放置——定义—缇吾怩舭—实体平面——草绘】，直接进入草绘环境。激活圆命令，以原点为圆心画一个圆，双击修改直径为50，点击√，完成并退出草绘。

8、左上角点击“去除材料”，手动拖动光标，高度超过实体即可，回车。

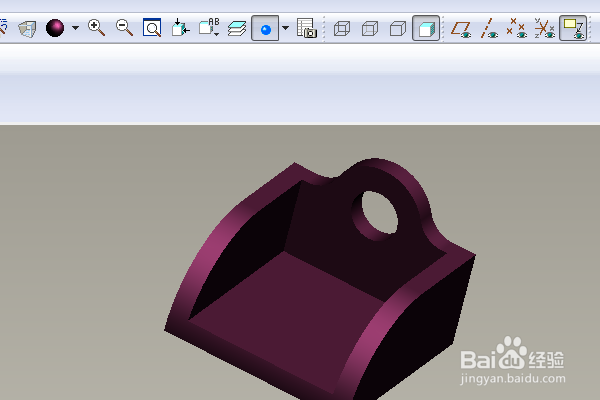

9、如下所示，隐藏所有的基准，给实体指定这种颜色效果，至此，这个简单的三维实体零件就创建完成，本次训练结束。
