AutoCAD中如何创建带有属性的块

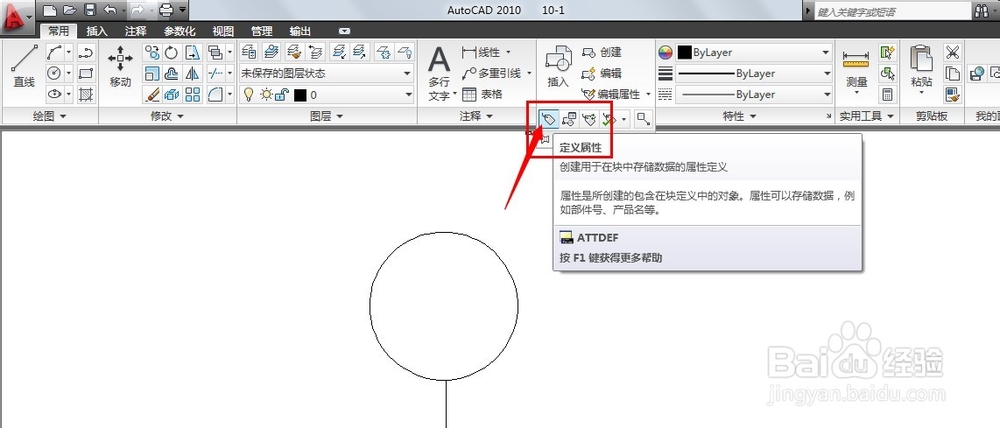

1、 在【功能区】选项板中选择【常用】选项卡，在【块】面板中单击【定义属性】按钮，打开【属性定义】对话框。

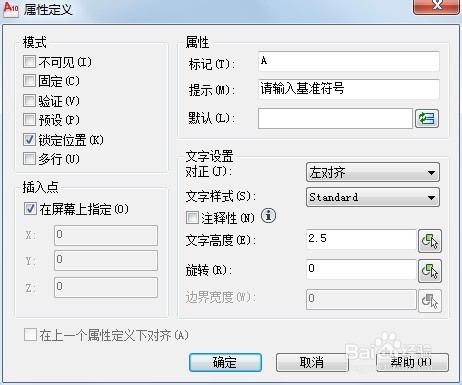

2、 在【属性】选项区域的【标记】文本框中输入A，在【提示】文本框输入“请输入基准符号”，在【值】文本框中输入A。

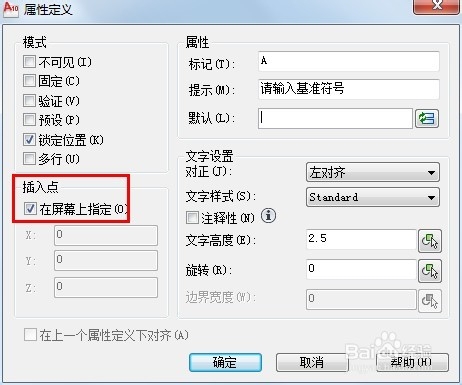

3、 在【插入点】选项区域中选择【在屏幕上指定】选项。

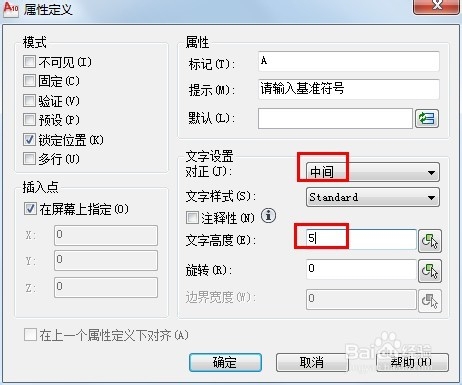

4、 在【文字设置】选项区域的【对正】下拉列表框中选择【中间】选项，在【文字高度】文本框中输入5，其他选项采用默认设置。

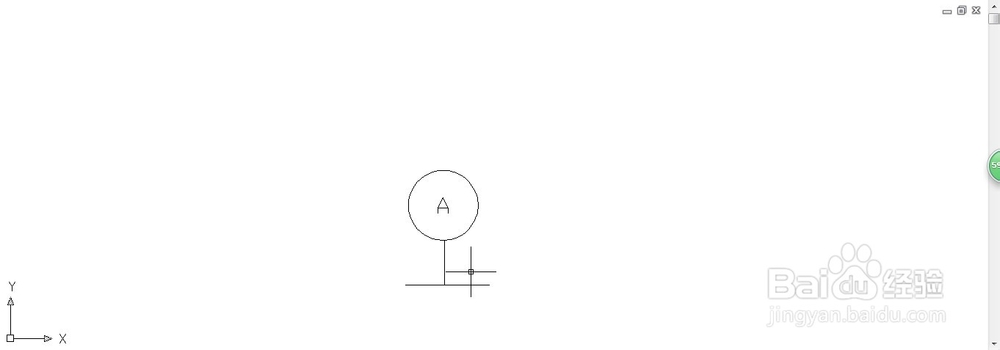

5、 单击【确定】按钮，在绘图窗口中单击圆的圆心，确定插入点的位置。完成属块的定义，同时在图中的定义位置将显示出该属性的标记。

6、 在命令行中输入命令WBLOCK，打开【写块】对话框，在【基点】选项区域中单击【拾取点】按钮，然后在绘图窗口中单击两条直线的交点。

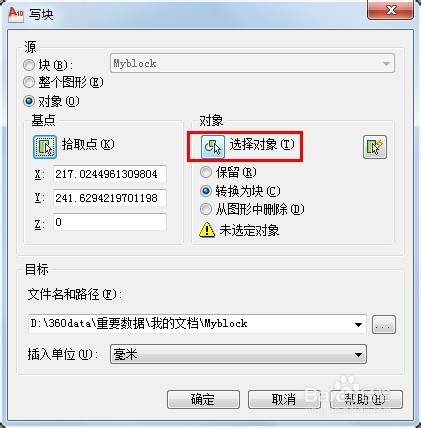

7、 在【对象】选项区域中选择【保留】单选按钮，并单击【选择对象】按钮，然后在绘图窗口中使用窗口选择所有图形。

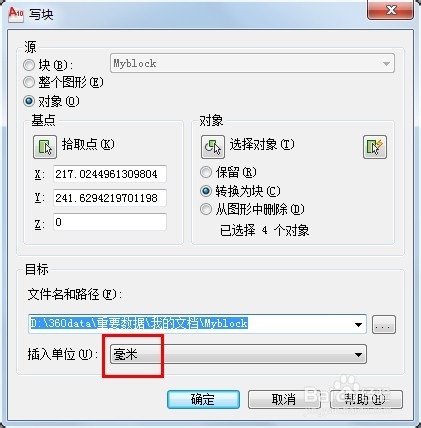

8、 在【目标】选项区域的【文件名和路径】文本框中输入D:\360data\重要数据\我的文档\Myblock ，并在【插入单位】下拉列表框中选择【毫米】选项，然后单击【确定】按钮。
