DI2572接地电阻测试仪说明书

第一缒幡卞渔章：概述

本产品适用于测量各种电机、电器、仪器仪表、家用电器等设备的保护接哪纳紧萄地端和可触及的金属壳体之间的电阻值。它具有测量准确，操作方便等优点。符合 GB4706.1《家用和类似用途电器的安全通用要求》和GB9706.1《医用电气设备安全通用要求》等国家标准中相关条款的试验要求所需的测试设备。

本仪器贯彻 Q/YXYZ3数字接地电阻测试仪企业标准。

第二章：规格和技术特性

1.使用条件：

温度：0℃～40℃

相对湿度：小于等于80％

供电电源：交流：220V， 允差：±10％，50Hz

周围无强烈电磁场干扰源，无大量灰尘和腐蚀性气体，通风良好。

2.产品的特色：

a.自动补偿测试线电阻和夹具接触电阻。

b.测量值自动量程转换。

c.具有过流和欠流指示及保护功能。

d.记忆测试条件。

e.被测值超过报警值时，仪器具有声光报警功能。

f.可以单次或连续测试，适合生产线作业。

g.前面板键入式软件校正。

h.可选配计算机通讯接口。

i.可选配控制接口。

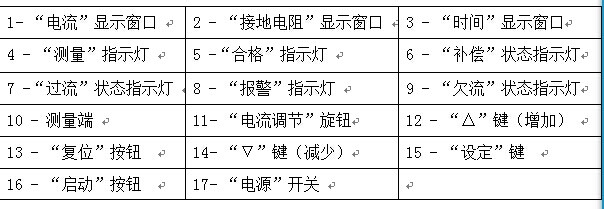

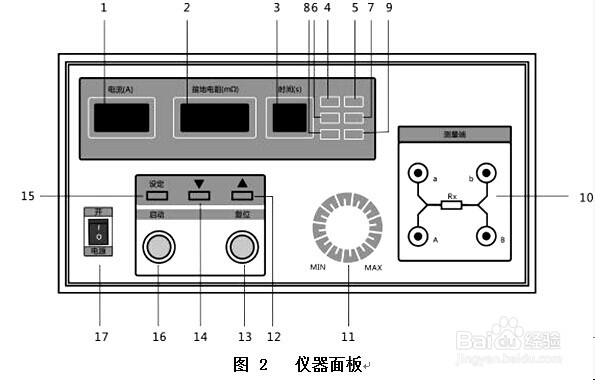

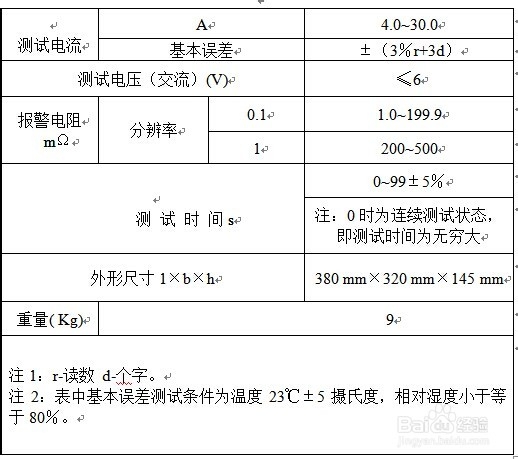

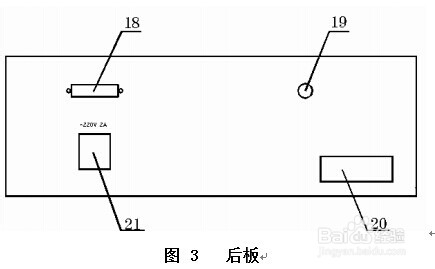

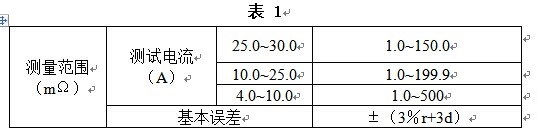

3.技术参数见表1

第三章：结构和工作原理

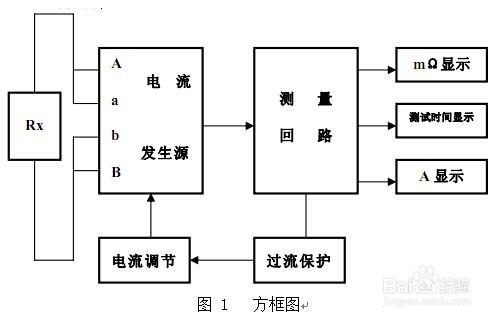

1.测试原理

c.测试步骤

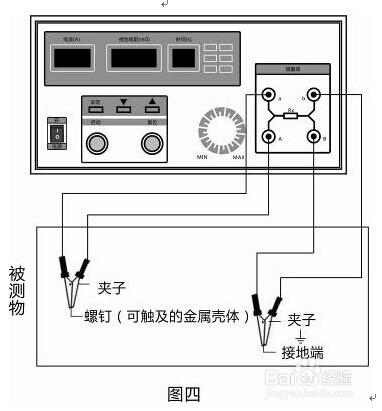

1)单次测试

按一下“启动”按钮，“测量”指示灯亮。

调节面板上的“电流调节”旋钮，至所需测试电流值。此时时间窗口显示剩余测试时间。如被测物合格，测试时间一到，仪器会发出“嘟”一声后，且“合格”指示灯亮，电阻显示窗口示值即为被测物的接地电阻值；当测量电阻值大于报警设定值时，“报警”指示灯亮，待测试时间一到，仪器停止工作，并发出声报警，则判被测物为不合格品。然后按一下“复位”键，仪器退出测量状态，回到初始状态，“测量”指示灯灭。

2)连续测试

当时间显示窗口显示为“0”时，按一下“启动”按钮，就能连续对被测物进行测试，不必再按动“启动”按钮。测量中结果判断为实时显示值。

a.在测试过程中，当接地电阻测量值超出测量范围时，接地电阻显示窗口显示“――――”，如果被测物上没有电流，则认为不构成回路，接地电阻值无穷大，仪器显示“――――”。

b.在测试过程中，当测试电流小于1A时， “欠流”指示灯亮，当测试电流大于30A时，仪器自动切断电流，停止测试，并且“过流”指示灯亮，接地电阻显示窗口显示“――――”。

第五章：校准

1.所需设备

0.5级交流电流表、100W标准电阻（1％）

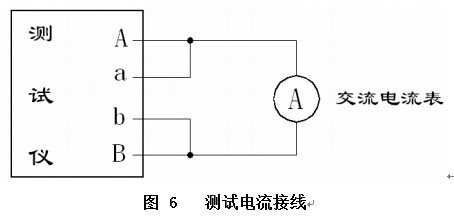

2.测试电流的校准

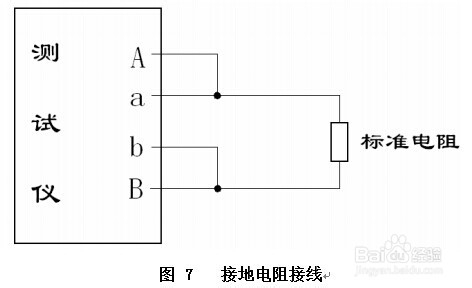

3.接地电阻值的校准

第六章：常见故障及排除方法

1.开机后电源指示灯和显示器都不亮。

1)电源插座里面保险丝与接触弹簧片接触不良。更换保险丝或保险丝座。

2)电源变压器次级 AC9V 到主板插座松脱。更换插紧。

3)测 7805输出应为 5V，如果无电压或电压太低就检查相关的整流管、电解电容器和三端稳压器。

2.无电流。

1)测试线与大鳄鱼夹焊接处脱焊，接触不良或者测试线断线，以及“A”，“a”，“B”，“b”插座松脱、断裂，插座里面连线与插座螺丝未旋紧。

2)“测量”开关损坏，更换开关。

3)可控硅板上（小板子）继电器 HG4130 损坏，调换相应的元件。

3.开机“过电流”灯亮。

把调节电流旋钮回到零点，再按动“复位”键。

4.如果因干扰严重或操作不当使仪器的“启动” ，“复位”等键不工作，可按动“电源”开关，关掉电源，重新开机，仪器即可正常工作。

5.如以上故障仍无法排除或有其它故障，请与本公司联系。

6.测量值误差大，请检查补偿值是否设定正确。
