PD快充协议方案-车充和旅充，iphone实测

QC3.0和PD这两种快充充电方式，对于给手机充电的适配器来说，输出功率18W即可，QC3.0和PD都属于高压快充类型，QC3.0是通过USB的D+,D-来通讯识别手机，PD是同步USB type C口的CC1,CC2来进行通讯识别。 FP6605就是一款可PD和QC3.0的快充协议IC。能保证支持QC3.0快充，又能保证支持PD快充协议充电手机的快速充电。

双口18W独立QC和PD快充车载充电器方案

1、PD快充方案原理图，DC-DC电源IC采用两个NS6116，简洁的外围电路，QC3.0输出口用众所周知的QC3.0协议芯片-FP6601Q，USB TYPE C口采用FP6605的PD快充协议芯片和FKS4004 USB type c的开关MOS管。

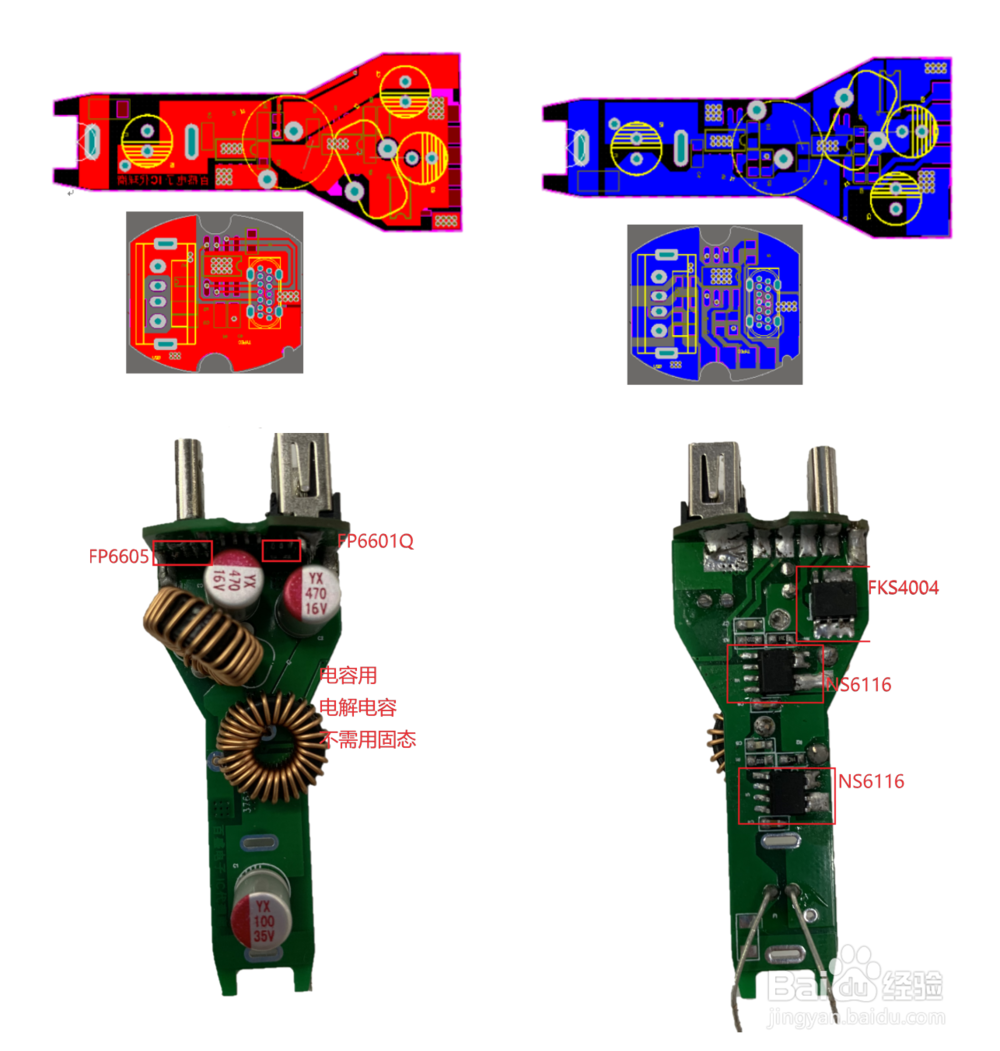

2、电路板和实物图片，双USB口，需要搭配小板做协议和USB口的处理电路，加上双路NS6116的电源电路，组成一个完整的双口车充快充板。

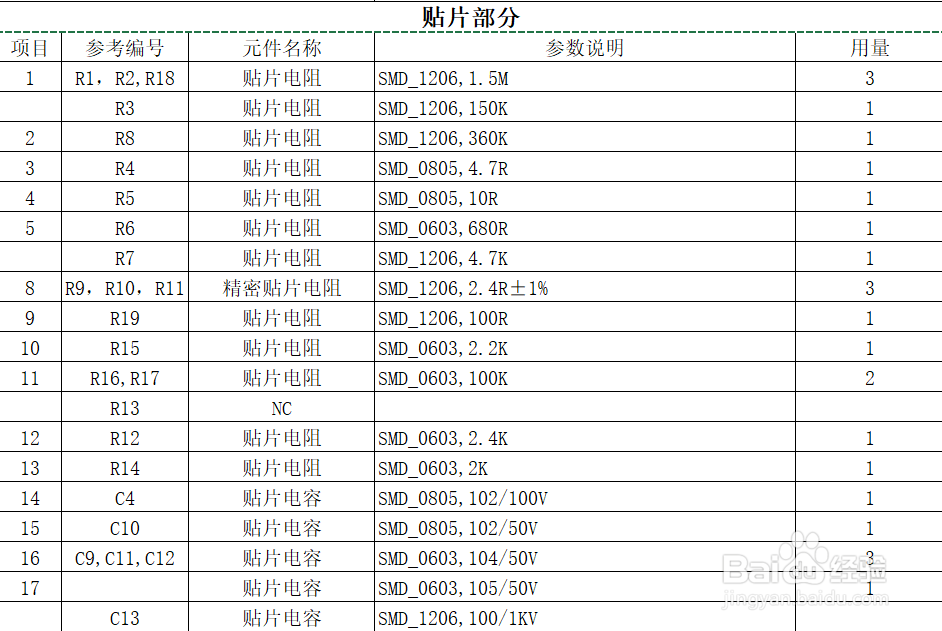

3、BOM物料表：电路板所需要的材料都在下图

单口18W PD快充旅充充电器方案

1、原理图，AC-DC电源这块，采用CRE6959VH-S2,内置MOS，可做18W的。加上同步整流诔罨租磊IC-JW7719，如果同步整流成本觉得高，还可以采吹涡皋陕用整流二极管等方式，PD协议这块还是用FP6605和FKS4004的 USB type C口开关MOS。

2、电路板和实物兔脒巛钒图片，主板采用的是BSXJY-2.0主板，是AC-DC电源部分，跟下面的第三个方案是同一个主板，小板子这部分是完全的USB TYPE C和PD快充协议的电路，可以看到外围是非常简疟觥窖捎单的。还是用FP6605和FKS4004的 USB type C口开关MOS。

3、BOM物料表：电路板所需要的材料都在下图元件有点多！

双口QC3.0和PD的18W快充旅充充电器方案

1、原理图，具体线路看原理图即可，我不多介绍。

2、电路板和功能作用介绍，是一个全新的功能，也是一个的新东西，好的概念。

3、主板采用的是BSXJY-2.0主板，是AC-DC电源部分，跟上面的第二个方案是同一个主板，bom就发小板子这部分的物料表即可。

IPHONE手机，电路板充电PD测试

1、测试对象：IPHONE 8 PLUS，IPHONE X，IPHONE XR，IPHONE XS，均支持快充
