SolidWorks如何创建木托盘

1、如下图所示，打开SolidWorks软件，新建一个空白的零件文件。

3、如下图所示，画木块拉伸截面。具体：1、点击工具栏中的“矩形”图标，2、以草图区域以坐标原点为起点画一个矩形，3、点击工具栏中的“智能尺寸”，4、标注尺寸为100x100的正方形，5、点击工具栏中的“退出草图“。

5、如下图所示，进行线性阵列的操作。具体：1、点击工具栏中的“线性阵列“图标，2、在“线性阵列“对话框中滤鲇魍童设置要阵列的实体为刚刚创建的正方体，3、分别设置两个方向，间距300，数量3。4、点击对话框左上角的√，完成线性阵列操作，到这里，木托盘中间的木垫块才算是造好了。

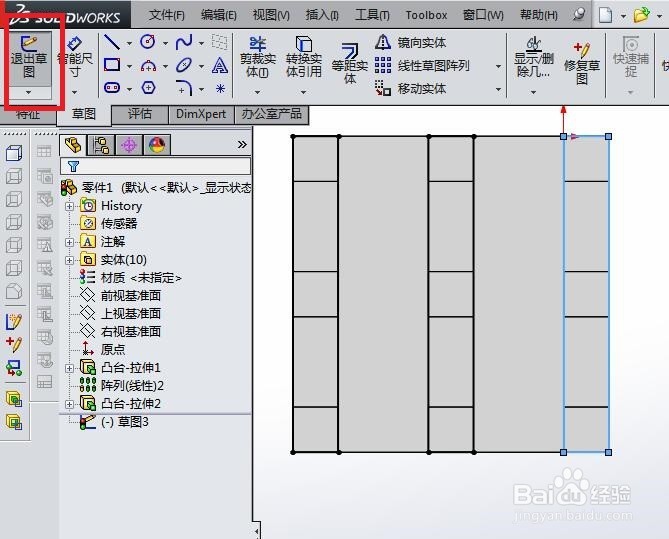

7、如下图所示，画木板的拉伸截面草图。具体：1、点击工具栏中的“矩形“图标，2、以左下角红色框选中的端点为起点，以右上角红色框选中的端点为终点画一个矩形，3、点击工具栏中的“退出草图“。

9、如下图所示，继续拉伸凸台/基体，这是创建木托盘下面的木板。具体：1、点击工具栏中的“拉伸凸台/基体“图标，2、根据出现的“拉伸“对话框中的信息提示，选择红色六角星所在的实体平面为草图平面。

11、如下图所示，同样是“凸台-拉伸“对话框，同样是不勾选‘’合并结果“，同样是拉伸30，同样是点击对话框左上角的√，至此，木托盘的实体就造好了。
