在思科模拟器上进行帧中继配置

1、1.首先打开思科模拟器软件，找出3台2811类的路由器，和3台2960类型的交换机，电脑3台，帧中继交换机一台，若干条双绞线，将它们连接起来，如下图所示：

2、各个设备支娃肪篙泰架没配置之前是不通的，所以要给各个设备配置相应的命令，然后给台计算机配置ip地址，网关，如给pc11趺谄菇明配置的ip地址为192.168.10.10255.255.255.0网关为192.168.10.1给其它计算机配置的ip地址网关均不和pc11同一个网段，如下图所示：

3、配置各个路由器，配置a路由器命令是：Router>enRouter>enableRouter#conftEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Router(config)#hostnameaa(config)#ints0/0/0a(config-if)#ipadd192.168.100.1255.255.255.0a(config-if)#noshuta(config-if)#intf0/0a(config-if)#descriptionlinetolan10a(config-if)#ipadd192.168.10.1255.255.255.0a(config-if)#nosh相同给路由器b，c配置的命令是一样的,如下图所示：

4、配置帧中继云，配置串口的DLCI号，选择串口s0.在DLCI文本框输入路由器的物理接口S0/0/0的两个DLCI，分别为102,103，选择串口S1，在DLCI中输入路由器b的物理接口的一个DLCI号，即为201，选择S2，在DLCI中输入路由器c的物理接口的一个DLCI号，即为301，如下图所示：

5、打开帧中继云，配置帧中继，即为连接各个路由器，如下图所示：

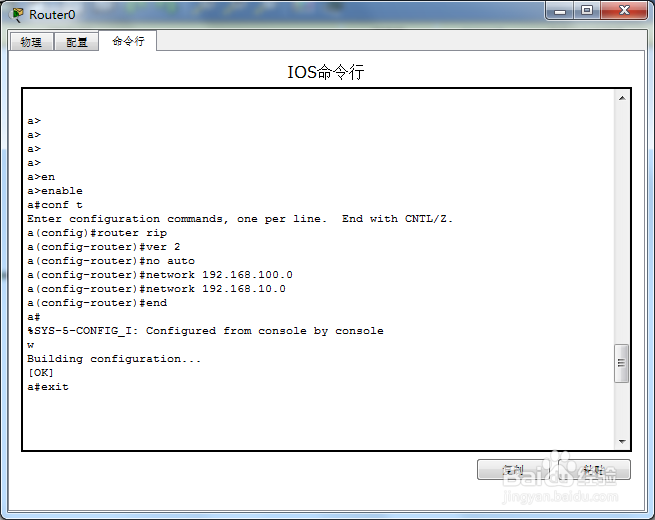

6、为每个路由器配置动态路由RIP，配置RIP的版本号为版本2，如下图所示：

7、封装帧中继，配置命令是：a#conftEnterconfigurat坡纠课柩ioncommands,oneperline.E荏鱿胫协ndwithCNTL/Z.a(config)#ints0/0/0a(config-if)#encapsulationframe-relaya(config-if)#%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceSerial0/0/0,changedstatetoupa(config-if)#encapsulationframe-relaya(config-if)#frame-relaylmi-typeciscob#conftEnterconfigurationcommands,oneperline.EndwithCNTL/Z.b(config)#ints0/0/0b(config-if)#encapsulationframe-relayb(config-if)#%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceSerial0/0/0,changedstatetoupb(config-if)#encapsulationframe-relayb(config-if)#frame-relaylmi-typeciscoc#conftEnterconfigurationcommands,oneperline.EndwithCNTL/Z.c(config)#ints0/0/0c(config-if)#encapsulationframe-relayc(config-if)#%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceSerial0/0/0,changedstatetoupc(config-if)#encapsulationframe-relayc(config-if)#frame-relaylmi-typecisco，如下图所示：

8、用showiproute命令查看各个路由器的路由信息，如下图所示：

9、各台电脑互相ping，这时，各台电脑可以互相ping通，如下图所示：

10、如上图所示，pc21和pc31是不不通的，原因是没有在帧中继中映射，做好了映射，pc21和pc31可以ping通的，如下图所示：
