Proe三维训练三百九十八带子

1、如下图示，打开Proe软件，新建一缺省的实体零件

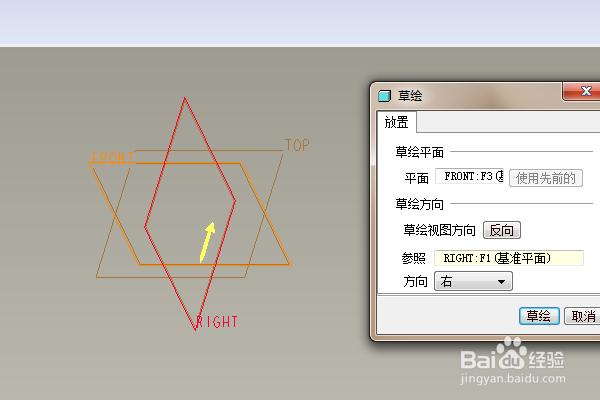

2、如下所示，执行【拉伸——放置——定义——front面——草绘】，进入草绘环境。

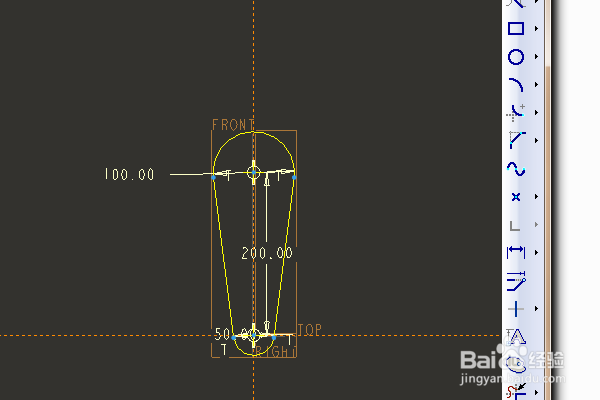

3、激霰翌倡戈活圆命令，画两个圆，激活相切线命令，画两个相切线段，激活删除段命令，删除里面的圆弧和线段，双击修改尺寸：直径100，直径50，圆心距200，点击√，完成并退出草绘。

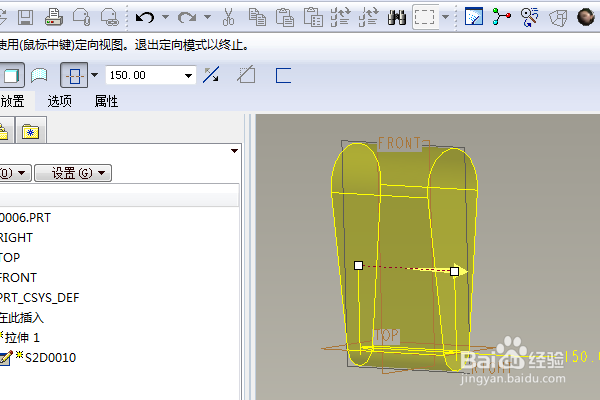

4、设置双向拉伸高度为150

5、设置加厚草绘，回车，完成完成并结束本次拉伸操作。

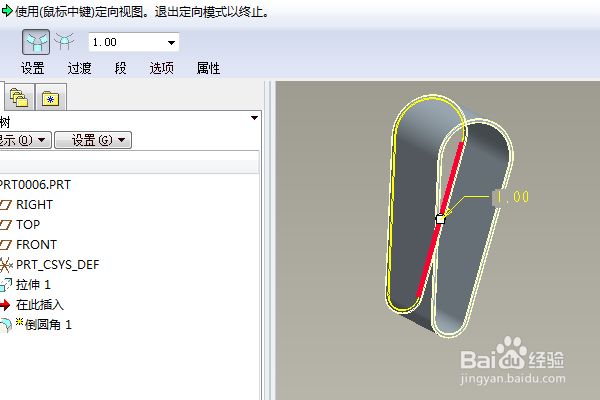

6、点击工具栏中的倒圆角命令，设置半径R1，点击实体四条边线，回车，完成并结束本次倒圆角操作。

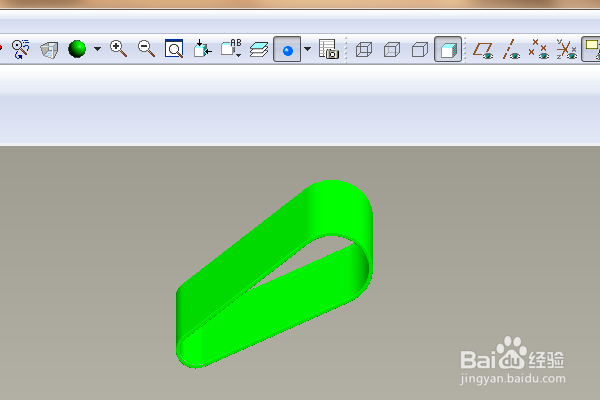

7、隐藏所有的基准，给实体指定绿色效果，至此，这个带子模型就创建完成，本次训练结束。
