友坚2416开发板上如何启动SD boot

1、设置SD启动模式

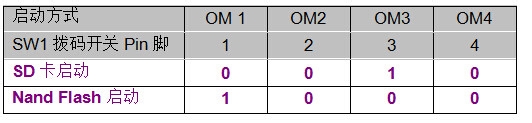

UT2416BV02 开发板支持两种方式引导系统启动：SD 卡引导方式和 Nand Flash 引导方 式。两种启动方式通过设置拨码开关 SW1 的 1～4 位来实现。

2、开发板上有两个 SD 卡槽，SD CH0 用于 SD 卡启动。

只有“SD CH0”标号的卡槽可以用来作为 SD 卡引导，“SD CH1”标号的卡槽是不能 作为 SD 卡引导的。

3、启动SDboot

内核烧写包括以下几个步骤

4、设置硬件拨码开关 SW1 为 SD 启动模式

2、 将 SD 启动代码烧写到 SD 卡中

3、 开机，启动系统（从 SD 卡启动），3 秒内按空格键，进入 EBOOT 选项界面

4、 安装 USB 下载驱动

5、 将 block0img.nb0 烧写入 Nand Flash 中

6、 重启系统（从 SD 启动），3 秒内按空格键，进入 EBOOT 选项界面

7、 将 EBOOT.bin 烧写入 Nand Flash 中

8、 设置硬件拨码开关 SW1 为 Nand Flash 启动模式

9、 重启系统（此时从 Nand Flash 启动），3 秒内按空格键，进入 EBOOT 选项界面

10、将 NK.bin 烧写入 Nand Flash 中

【注：初次烧写或 Nand Flash 中启动代码被擦除掉时，须通过 SD 启动，然后将启动代码烧 写到 Nand Flash，之后启动就可以不需要 SD 卡了。】

5、下面详细介绍烧写步骤：

1、 将 SD 卡插入 HSMMC 卡槽（非 SD 卡槽）

2、 连接开发板与 PC 机之间的串口线

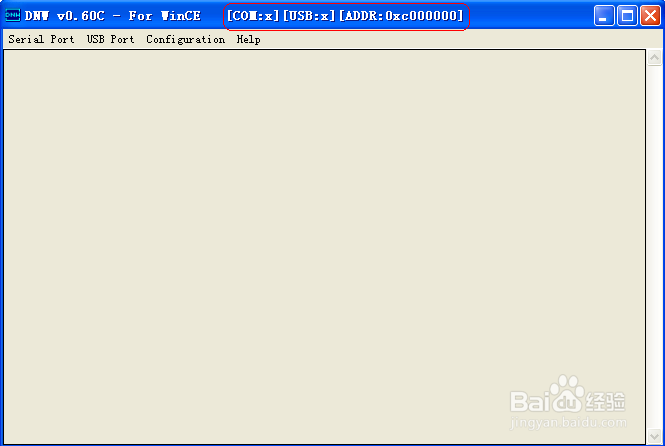

3、 打开光盘中\工具软件\DNW.exe

4、 设置 DNW

6、◆ 点击“Serial port” －>  “Connect”

7、◆ 点击“Configuration” －>  “Options”

◆ 点击“Configuration”->“Options”，Baud Rate：115200，COM Port：COM 1，

◆ Download Address：0xc000000

8、开机，启动系统（从 SD 卡启动），3 秒内按空格键，进入 EBOOT 选项界面

如果 PC 未装 USB 下载驱动，PC 端会发现新硬件，并自动弹出安装对话框。 如果已经安装 USB 下载驱动，则跳过下面第 4 步：安装 USB 下载驱动

9、安装 USB 下载驱动

选择“从列表或指定位置安装”，“下一步”。

10、选择“不要搜索。我要自己选择要安装的驱动程序”，“下一步”。

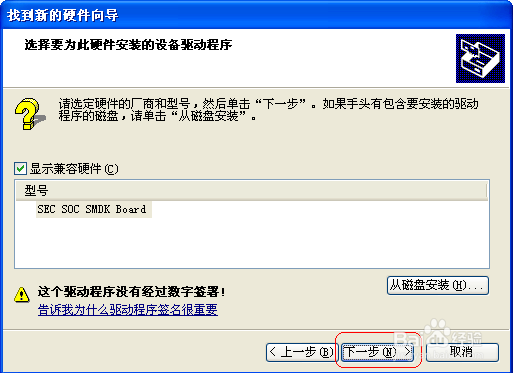

11、“下一步”

12、选择“从磁盘安装”，“下一步”。

13、选择“浏览”

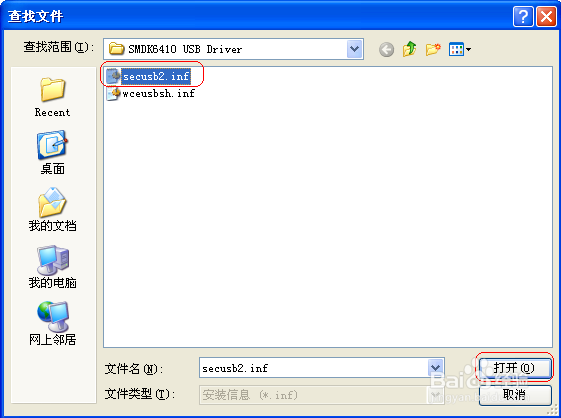

14、添加“\工具软件\USB 驱动\USB 下载驱动\secusb2.inf”，

◆ 点击“打开”

15、点击“确定”

16、点击“下一步”

17、点击“完成”

USB 下载驱动安装完毕后，可以通过 USB Device 接口进行下载并烧写 image 到 nandflash 了
