proe5.0实例教程案例【5】

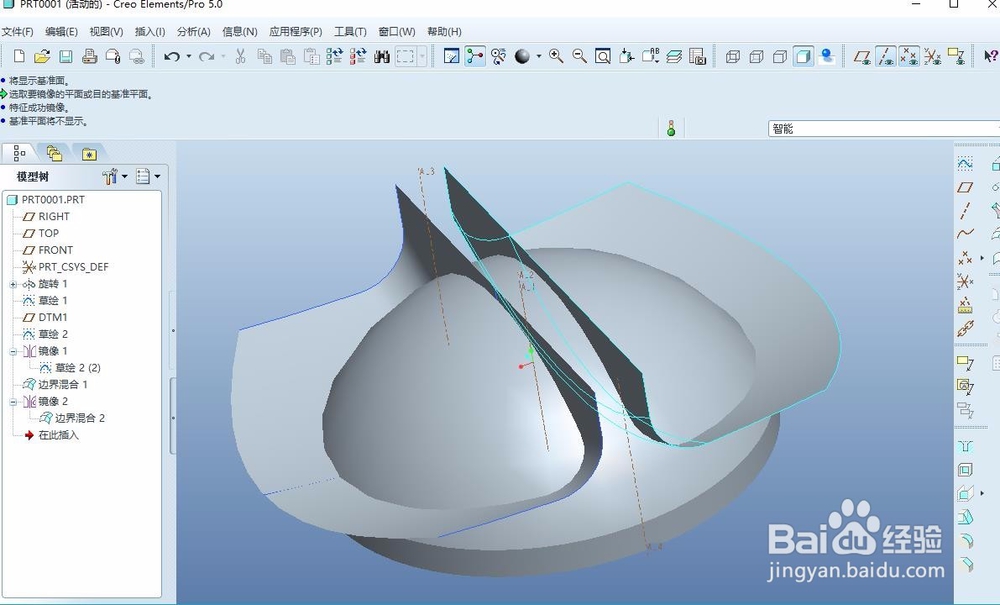

1、在上一篇经验当中，我们已经绘制好了旋钮的大致形状，现在是出于后处理的阶段，打开上一篇经验所保存的文件。

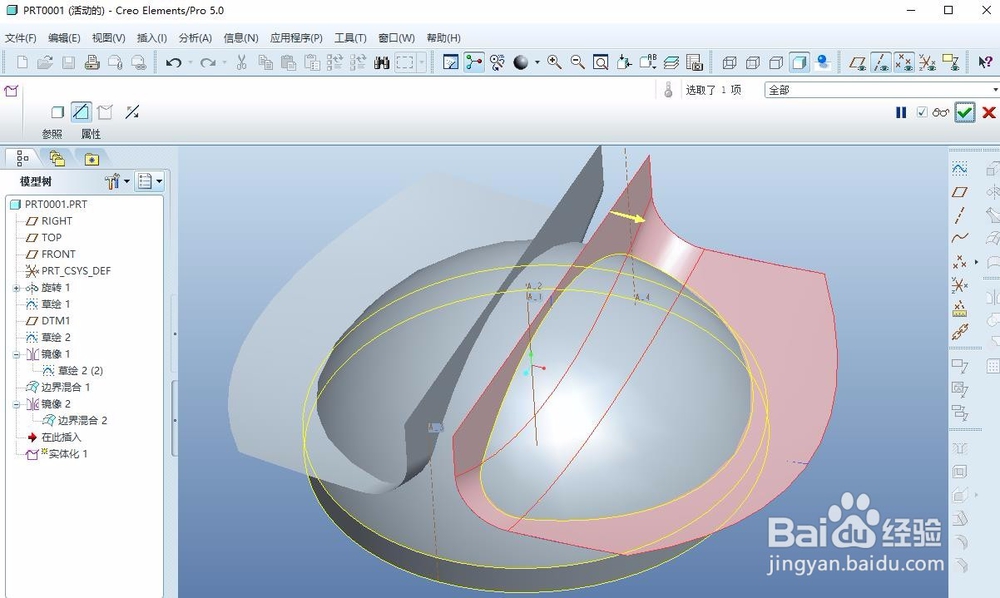

2、选中边界混合1，依次在菜单栏中选择编辑--曲面实体化特征，注意调整箭头的方向，选择为移除材料，保留如下图所示的图形，然后边界混合2同样方法完成。

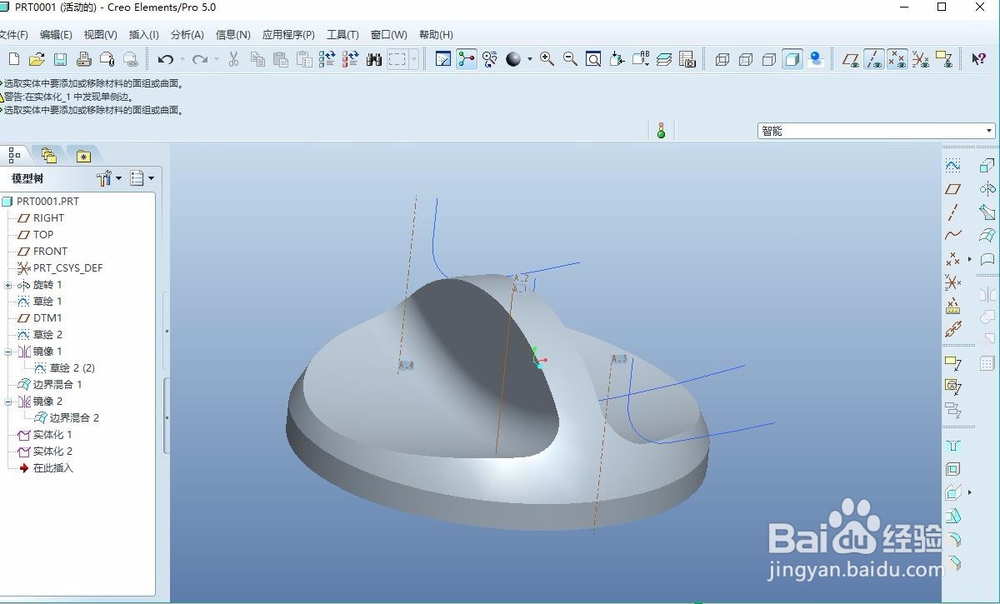

3、我们可以将上述的线条隐藏，便于美观。倒圆角处理，倒圆角的大小可根据自己的实际情况来调整，倒圆角的位置分别是如下图所示的位置。

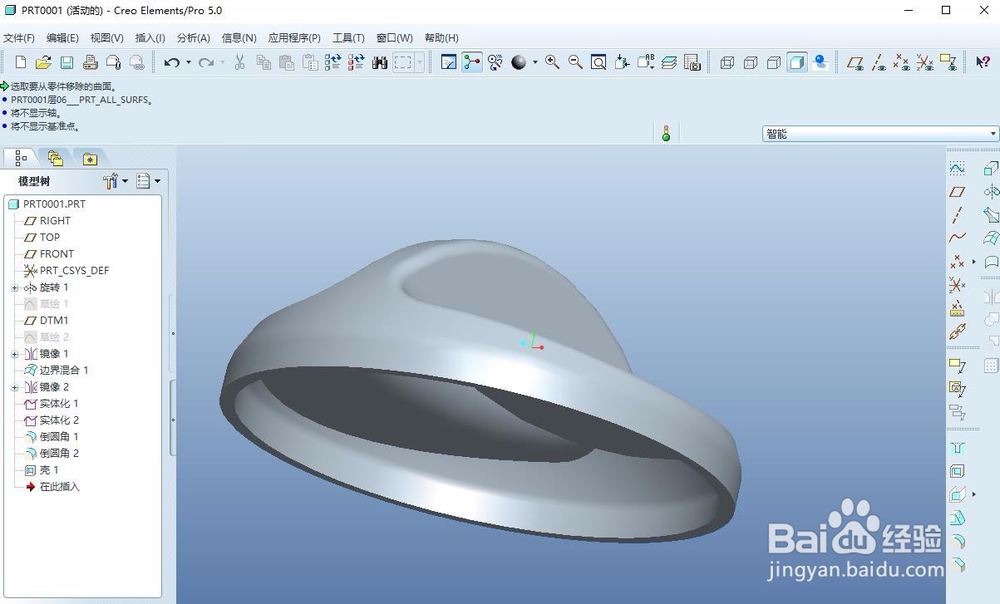

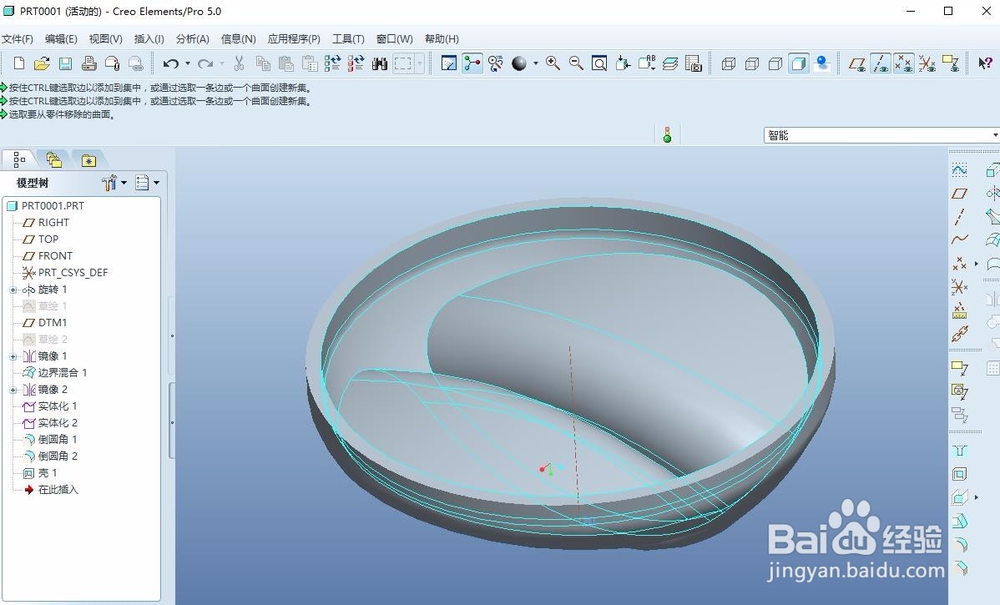

4、创建抽壳特征，定义移除面为旋钮的下端面，然后可定义壁厚为2，如下图所示。

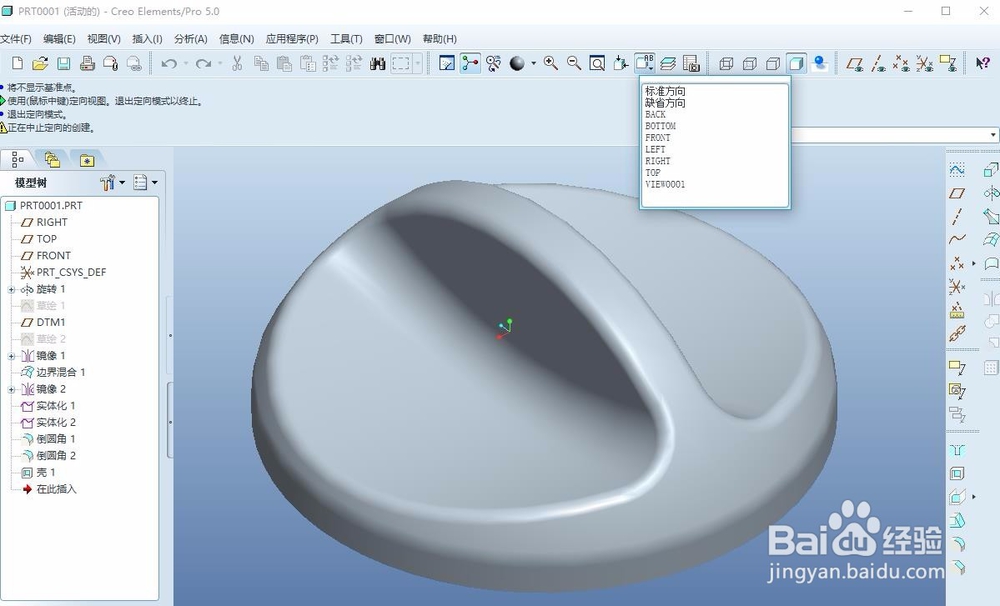

5、这样，我们就可以保存我们的零件模型文件了，旋钮按钮完成。
