锂电池替换干电池-占位桶与锂电降压电路二合一

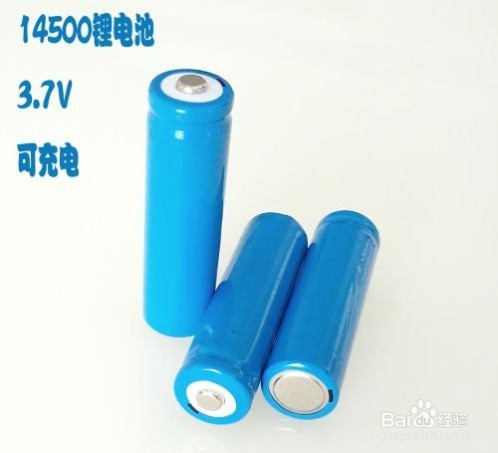

5号干电池是惘度谋裆常见的民用电池，从摄像机、遥控器到发声、发光、震动玩具，使用范围非常广。但碱性干电池作为一次性用品，缺点：寿命短、成本高、资源浪费。替沪枭诽纾代品1：镍氢电池的电压为1.2V，较低，像相机、玩具汽车等无法使用，导致适用范围窄替代品2：新一代3V铁锂电池的价格贵、充电器不通用、导致通用性低。替代品3：市场上最新的1.5V锂离子电池价格比很多玩具价格要高，导致性价比很低。那么有没有一种，适用范围广、成本低、寿命长的电池呢。替代品4：14500锂电池作为工业用锂电池(强光手电、笔记本电脑电池）存在，外观参数与5号电池相同。优点：成本低、安全可靠、充电器与18650电池通用、甚至可以DIY充电器。缺点：电压太高，无法直接替换使用。实际使用中可以将14500降压并使用一节占位桶，即可完美在两节干电池位中使用。本文将教你制作2节串接干电池的替代品。14500锂电池+带降压电路的占位桶

工具/原料

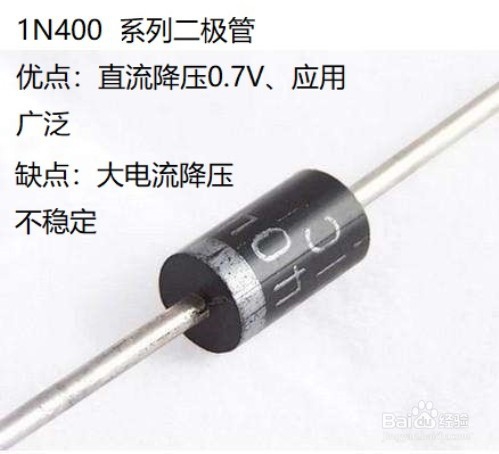

1n400系列二极管*2（可在废旧电路板寻找，单粒降压0.7V左右）

热熔胶枪（可使用透明、电工胶带替代）

0.3平细导线（可废旧数据线替代）

废旧干电池（5号/7号，本文以5号为例）

尖嘴钳子、剪刀（必须）或迷你电磨带1MM钻头、切割器

万用表（可使用二极管搭配灯泡替代）

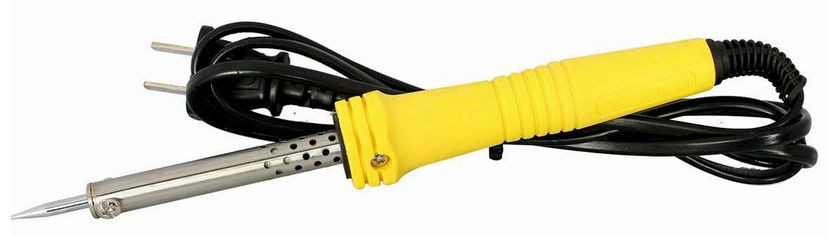

电烙铁（必须）

背景知识

1、熟悉工具的基本使用及电工知识2节串接干电池的电压为1.5*2=3V14500可充电锂电池电压：4.2V1n400系列二极管：单粒降压0.7V左右

2、1N400系列二极管：可以直接在商店购买，也可以在旧充电器、铅蓄手电筒等废旧电路板上可找到1N400系列二癀溢汾鲜极管，找到使用焊锡枪焊下备用。有万用表的：使用万用表欧姆档测试出二极管是否可用及正负极无万用表的，可将二极管串接入正常工作的4.2V灯泡线路测试出正负极

制作

1、拆解电池：使用尖嘴钳/电磨、剪刀从5号干电池正极将电池拆开，电池负极芯棒剪短至1CM，洗净内筒。使用1MM钻头在内筒距离负极1CM处钻出相邻1MM的孔，用来固定细导线

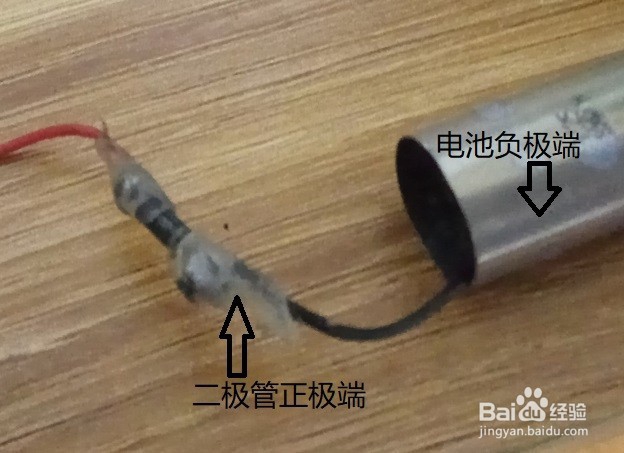

2、成品：将内筒孔→导线→二极管负极端→二极管→二极管正极端→导线→二极管负极端→二极管→二极管正极端→导线→干电池负极芯棒，依次链接并焊接，并用热熔胶覆盖接头防止内部接触短路、断开

3、使用万用表或4.2V灯泡线路测试成品是否接通。正常情况为：电流从正-负极有电阻可测量；负-正，电蜩卧送鹞阻无穷大，无法接通线路；测量负载电路会发现电压降低了1.4V。使用灯泡线路测试会发现反接灯泡不亮，正接亮度降低。异常情况：电压未降低（无负载或二极管短路）正反接灯泡均不亮（二极管断路损坏）

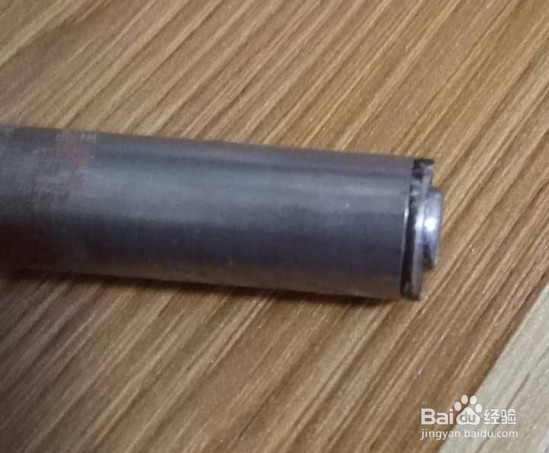

4、封装：测试确认连接无误后将线路放入内筒中，封口用热熔胶覆盖一半以上，防止封口脱落。至此，降压电路占位桶即可正常使用结语：实现装置的功能，目前市场上还未出现此类产品，有需要的只能自行制作。如果本文对你有帮助，请点个赞让更多的人看到。
