CAD软件中直线的使用方法和技巧

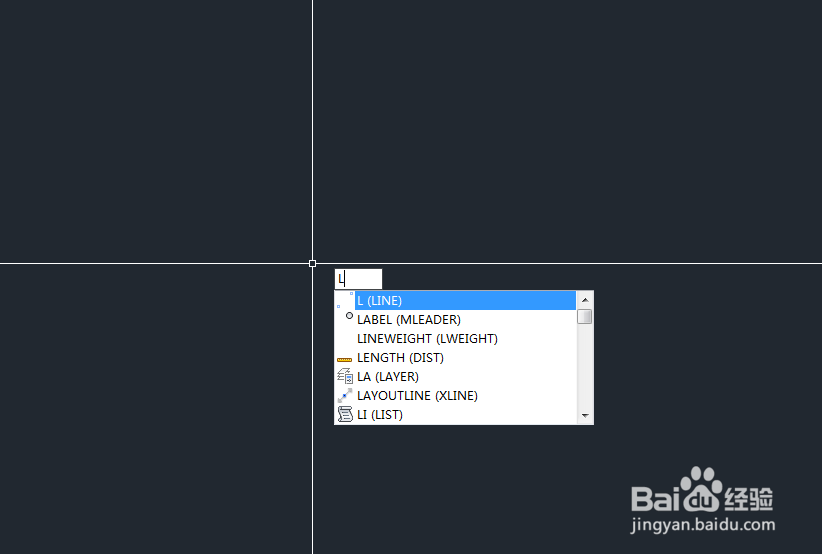

1、通过打开CAD绘图软件，在CAD打开默认模型空间内-绘图区，通过快捷命令L来绘制直线，此命令全称如下图所示。

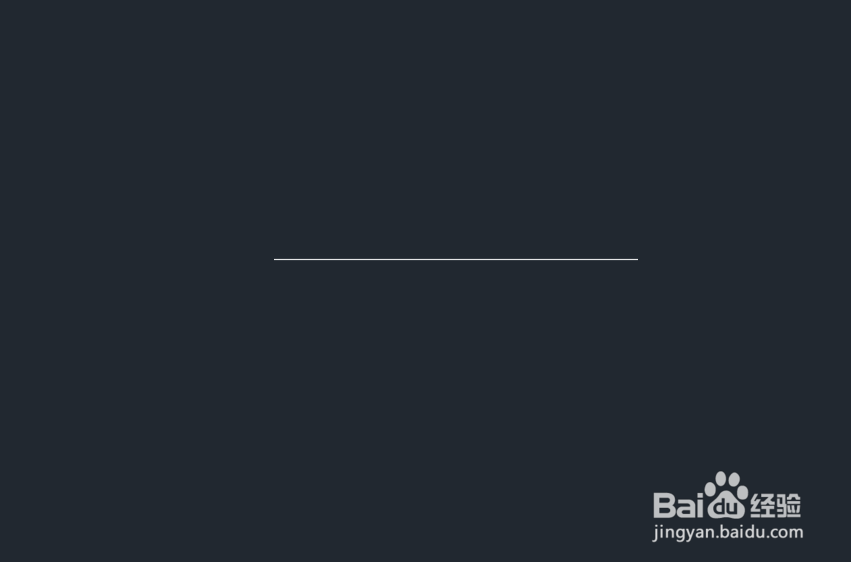

2、通过输入命令确定，通过在绘图区指定第一点-指定下一点-指定n点，只要你不想停就可以一直画下去，这里我们通过指定两点绘制一条直线，如下图所示。

3、命令很简单也非常好记，那么如何利用直线绘制想要的图形？接着来分解，在绘图区我们要利用直线绘制一个矩形，给矩形假设一个长和宽100mm*200mm，完成结果如下图所示。

4、上图中绘制流程为输入命令L确定-指定第一点-方向向下绘制矩形宽度输入数值100-自动识别第二点落地-方向横向输入数值200自动识别第三点落地-方向向上输入数值100自动识别第四点落地-通过自动捕捉返回起点，绘制完成！

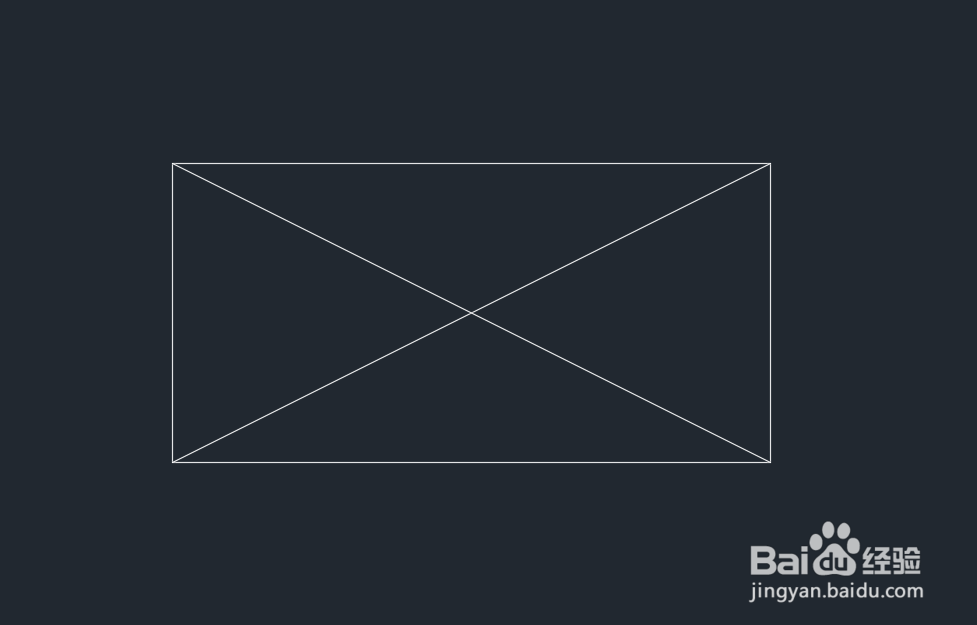

如果我们现在需要将矩形内绘制一个x型与矩形四个角点相连想成一个图例存在，通过命令L指定第一点-F8调整正交模式-指定第二点落地，如下图所示。

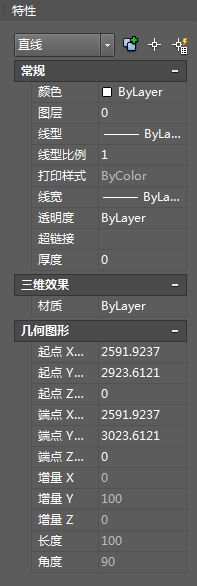

5、直线命令也是CAD软件中比较简单的命令之一，尝试两三次就能够掌握其使用，那么直线命令可以有哪些设置，我们通过特征选项栏对直线设置进行分析，如下图所示。

6、直线L，可设置更改颜色、图层位置、线型、线型比例等等，可就是不能设置宽度，直线默认宽度也就是厚度为0，这里得到的结果就是直线只能修改线型但是不能调整其宽度，而多段线可以设置宽度，结论为：直线只是作为绘图工作起标示作用使用，不可作为新建类线段使用，新建类设置宽度选择多段线即可，好区分。

7、小结

命令比较简单，不喜欢睡觉就来执行指定n点玩呗！！！
