索尼PD190P摄像机使用技巧

1、第一：保养方法

液晶显示屏及取景器采用高精密技术制造，因此 99.9％ 以上的像素可以有效使用。但可能会有一些小黑点和（或）亮点（白、红、蓝、或绿色）持久地出现在液晶显示屏上和取景器中。这是制造过程中的正常现象，完全不影像所录制的图像。

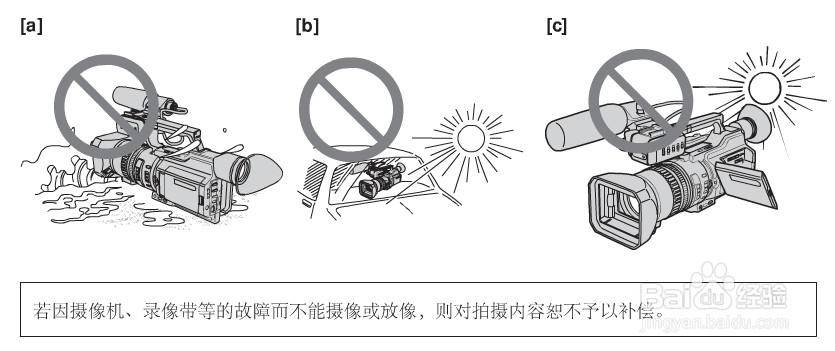

请勿直接拍摄太阳，否则可能引起摄像机故障。请在黄昏等低亮度条件下拍摄太阳的图像。

请勿让摄像机受潮。应使本机远离雨水或海水，否则将引起故障，而且这些故障有时是无法修复的[a]。

切勿将摄像机放置于温度超过 60 °C 处，如停放在太阳下车内或直射的阳光下

 [b]。

在窗边或户外放置摄像机时请小心。将液晶显示屏、取景器或镜头长时间暴露于直射阳光下可能引起故障 [c]。

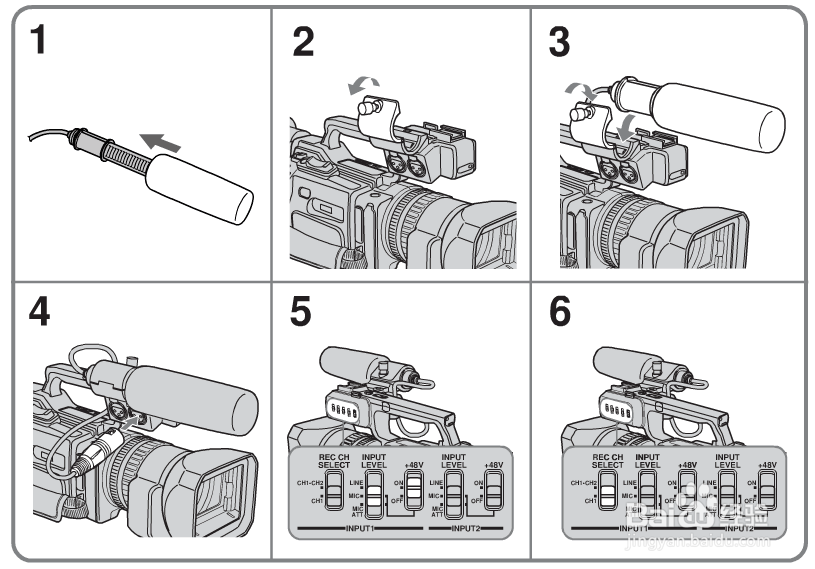

2、第二;安装麦克风

安装附带的麦克风。请务必将麦克风插头连接至 INPUT1 接口。

(1)将防风罩安装至麦克风。

(2)松开麦克风支架螺丝并打开盖板。

(3)机型名称（ECM-NV1）朝上,将麦克风放入支架，关闭盖板，然后拧紧螺丝。

(4)将麦克风的插头连接至 INPUT 1 接口。

(5)将 INPUT LEVEL 选择开关设定为 MIC 或 MIC ATT。当设定为 MIC ATT时，可减少音量约 20 dB。并将 +48 V 开关设定为 ON。

(6)使用 REC CH SELECT 开关选择要使用的声道。如果录制与 INPUT 1 接口相连的麦克风输出的声音（信号），并且该声音仅位于声道 1 时，则将其设定为CH1。如果同时在声道 1 和 2上录制，则将其设定为 CH1•CH2。

用力吹时,根据输入，在菜单设定中将 WIND 的 CH1 或 CH2 设定为 ON（p.105）。拔下麦克风插头时,按住 PUSH 键的同时将其拔下

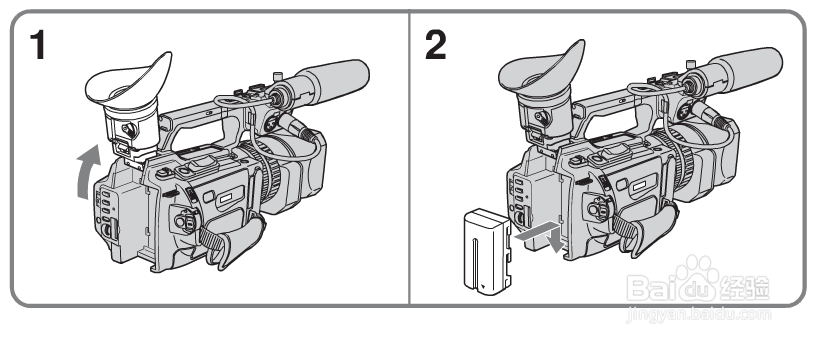

3、第三：充电式电池的安装

安装充电式电池以便在户外使用摄像机。

(1)拾起取景器。

(2)按充电式电池上的 V 标志方向插入并推动充电式电池直至发出喀嗒声。

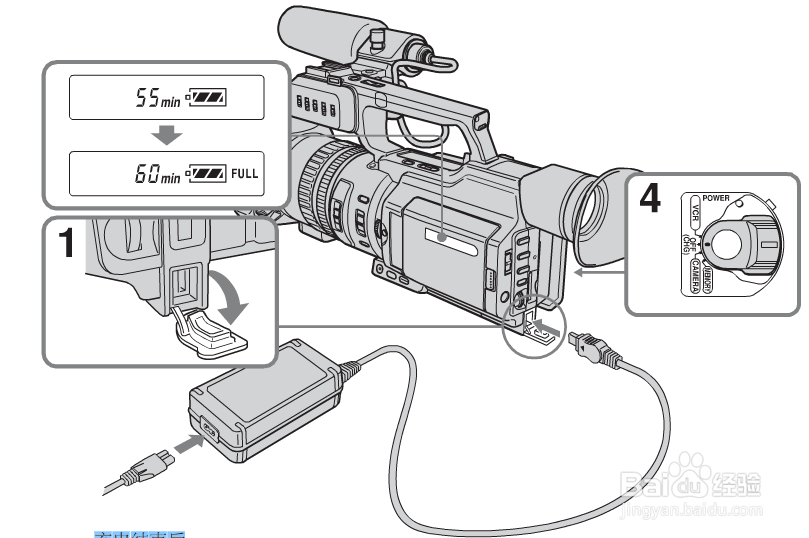

4、第四：给充电式电池充电

使用前应首先给充电式电池充电。本机只能使用“InfoLITHIUM”充电式电池（L 系列）才能工作。

(1)打开 DC IN 插孔盖，接着将附带的交流电源转接器连接至 DC IN 插孔，注意使插头的 v 标志指向液晶显示面板一侧。

(2)将电源线连接至交流电源转接器。

(3)将电源线连接至家用电源。

(4)将 POWER 开关设定于 OFF （CHG ）位置后，充电开始。

电池剩余时间（以分钟为单位）被显示在显示窗中。当剩余电池指示灯变为 u

 时，普通充电便告完成。如果要进行完全充电，请在普通充电结束后继续充电约一小时，直至显示窗中出现 FULL 为止。完全充电可延长电池使用时间。

(5)充电结束后

将交流电源转接器从摄像机的 DC IN 插孔处断开。

液晶显示屏／显示窗或取景器中的电池剩余时间指示表示使用取景器时的拍摄时间。该指示可能因摄像时的条件而不准确。关闭液晶显示面板接着又重新打开时，约两分钟后才能显示出正确的电池剩余时间。应防止金属物品与交流电源转接器 DC 插头的金属部件接触，否则会发生短路，从而损坏交流电源转接器。应使充电式电池保持干燥。如果充电式电池长时间不用，应一次性充足电量，然后尽量使用直至电量耗尽为止。应将充电式电池保存在阴凉处。

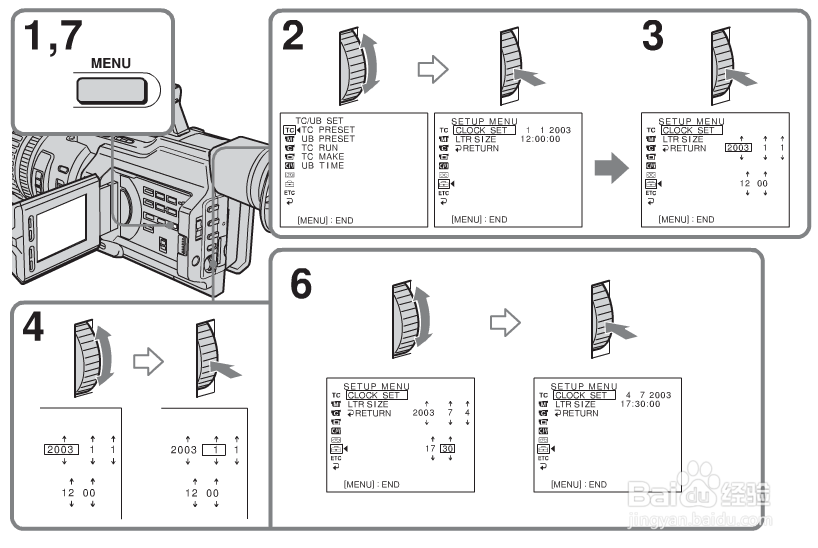

5、第五：设定日期和时间

第一次使用本摄像机时，请设定日期和时间。除非您设定日期和时间，否则每次将 POWER开关设为 CAMERA 或 MEMORY 时，将显示“CLOCK SET”。如果约四个月不使用摄像机，则由于安装在摄像机内的内置充电式电池将放电，因此日期和时间可能会从存储器中清除（可能出现条棒）（p. 158）。首先，设定年，接着是月、日、小时，然后是分。

(1)在待机状态下按 MENU 键以显示菜单。

(2)转动 SEL/PUSH EXEC 拨盘以选择 ，然后按拨盘。

(3)转动 SEL/PUSH EXEC 拨盘以选择 CLOCK SET，然后按拨盘。

(4)转动 SEL/PUSH EXEC 拨盘以调整所需的年份，然后按拨盘。

(5)转动 SEL/PUSH EXEC 拨盘并按拨盘来依次设定月、日和小时。

(6)按照时间信号转动 SEL/PUSH EXEC 拨盘并按拨盘来设定分钟。时钟开始走时。

(7)按 MENU 键以使菜单设定消失。

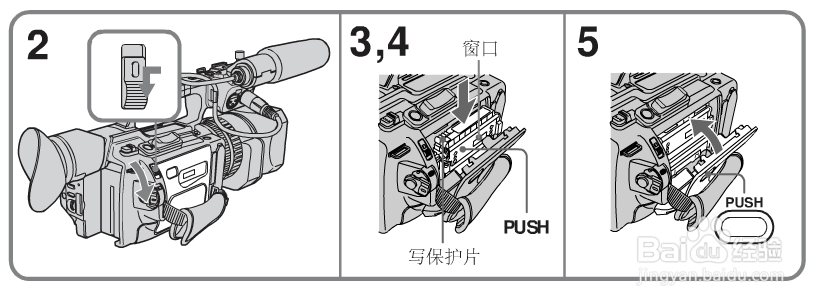

6、第六：装入录像带

(1)安装电源（p. 11）。

(2)按着 EJECT 开关上的蓝色小键并朝箭头方向推动以打开录像带盖，录像带舱随后自动打开。

(3)推录像带背部的中间部位将其装入。使录像带窗向外、写保护片向上笔直装入录像带舱底部。

(4)按录像带舱上的 PUSH 标志关闭录像带舱。

(5)按录像带盖上的 PUSH 标志关闭录像带盖直至发出喀嗒一声。

退出录像带时，按照上述顺序在步骤 3 中取出录像带。

按录像带盖上 PUSH 键以外的任何其他部位都不能关闭录像带盖。

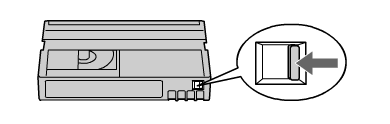

为了防止误写，请将录像带上的写保护片推动到 SAVE。

当录像带盖受腕带的影响而不能完全打开时，当插入录像带后 Q 仍在闪烁时

再按一次 PUSH 键以关紧盖子。

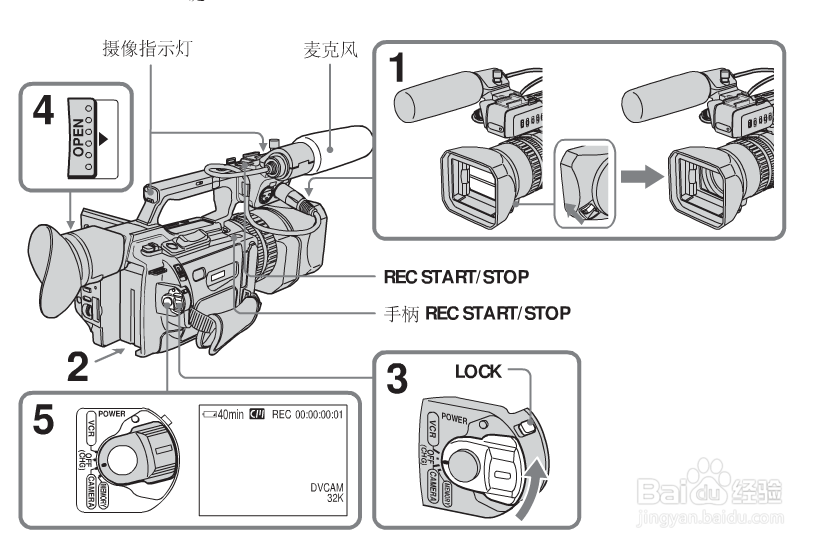

7、第七：拍摄图像操作，本机可自动聚焦。

(1)打开带镜头盖的镜头罩快门。关于安装带镜头盖的镜头罩的更多信息，请参

(2)安装电源并装入录像带。有关更多信息，请参见“第二步”至“第四步”

(3)在按小绿键的同时将 POWER 开关设定于 CAMERA 位置以使本机进入待机方式。

(4)朝 B 标志方向推动 OPEN 键以打开液晶显示面板。正在拍摄的图像被显示在液晶显示屏上，并从取景器屏幕上消失。

(5)按 START/STOP 键。本机开始拍摄。出现“REC”指示。位于本机前面和背面的摄像指示灯点亮。再按一次 START/STOP 键可停止摄像。您可改用位于手柄上或前面的 REC START/STOP 键以代替背面的 START/STOP 键。

如果液晶显示屏上或取景器中的 ND1 或 ND2 指示发闪，必须使用 ND 滤光镜。请将 ND FILTER 选择开关设定于 1 或 2。但是，如果在拍摄过程中改变位置，画面亮度将会发生变化或者产生音频噪声，不过这种现象并非什么故障。建议拍摄前最好检查一下 ND FILTER 选择开关的位置。

（6）关于摄像方式

本摄像机在 DVCAM 格式和 DV 格式的 SP 方式下摄像和放像。在菜单设定中选择该格式。如果把 LOCK 开关滑向左侧，POWER 开关就再也不会被无意中设定于 MEMORY 位置。右侧为 LOCK 开关的出厂设定。若要将图像拍摄到录像带上，最好将 LOCK 开关设定于左侧。

（7）关于逐行摄像方式

如果想在计算机上使用图像或者将其作为静像播放出来，拍摄前最好在菜单设定中将PROG. SCAN 设定于 ON 位置（p. 105 ）。采用本方式可改善图像质量，但如果拍摄的是活动拍摄对象，放像时画面可能会出现颤抖现象。

（8）实现平滑过渡

即使关闭摄像机的电源，但只要不退出录像带，也可使前后拍摄的场面之间保持平滑过渡。但是，如果使用的是带存储器的录像带，即使录像带被退出过，也可以用终点查找功能（p. 27）实现平滑过渡。但应注意下列几点：

更换充电式电池时请将 POWER 开关设定于 OFF（CHG）位置。

请勿在同一盘录像带上用 DVCAM 和 DV 两种格式混合拍摄。

当改变摄像格式后，放像画面可能会失真或场景之间的时间代码可能不能被正确写入。若将本机置于待机状态五分钟时，本机的磁鼓将自动停止旋转，以防止录像带磨损并节省电池电量。若要重新开始摄像，可按 START/STOP 键。 开始录制的时间可能较长，但这并非故障。

(9)可使用的录像带

可以使用本摄像机在小型 DVCAM 录像带和小型 DV 录像带上进行录制。当使用小型 DV录像带时，在菜单设定中将 REC MODE 设定为 DV SP。在录像带上录制的时间长度是在 DVCAM 格式录制的 1.5 倍。若要用 DV 格式录制或要进行较长时间的录制时，请使用小型 DV 录像带。

8、第八：调整液晶显示屏和亮度

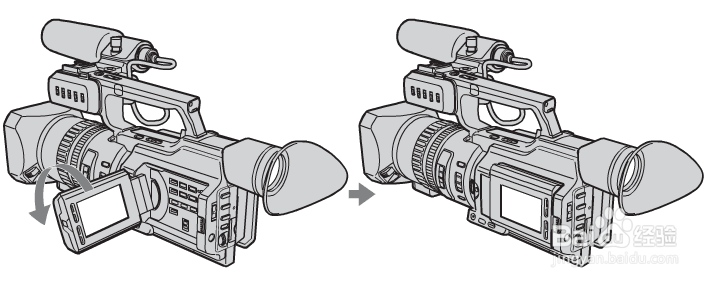

液晶显示面板可打开到 90 度，还可朝取景器一侧旋转约 90 度，朝镜头一侧旋转约 180 度。在待机或摄像方式下，如果翻转液晶显示面板使之面向相反的方向，液晶显示屏和取景器上将出现人头指示（镜像方式）。若要关闭液晶显示面板，请首先将其置于垂直位置，然后推入机体直至喀嗒一声到位。

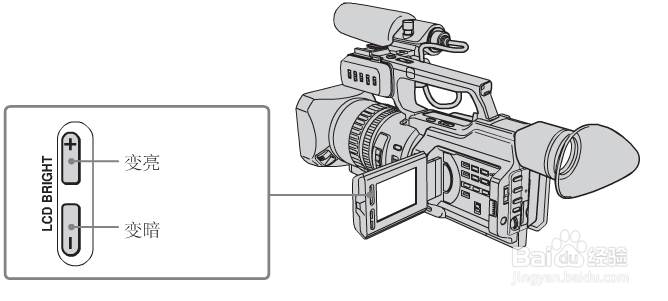

若要调整液晶显示屏的亮度，请按 LCD BRIGHT ＋ 或 －。关闭液晶显示面板可延长电池使用时间。不用液晶显示屏而改用取景器可节省电池电量。

关于液晶显示屏的背景光

背景光亮度可以更改。请在菜单设定中选择 LCD B.L. 项目（p. 105）。

即使用 LCD BRIGHT ＋/－ 键或者菜单设定中的 LCD B.L. 和 LCD COLOUR 两项来调整液晶显示屏，所拍摄的图像也不会受到影响。

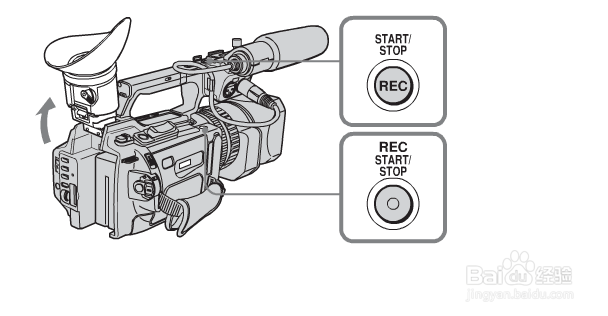

在低处拍摄可获得富有情趣的拍摄角度。抬起取景器或者旋转液晶显示面板使屏幕朝上便可从低处进行拍摄。此时使用位于摄像机手柄上或前面的 REC START/STOP 健将是很方便的。

摄像结束后

(1)将 POWER 开关设定于 OFF（CHG）位置。

(2)关闭液晶显示面板。

(3)退出录像带。

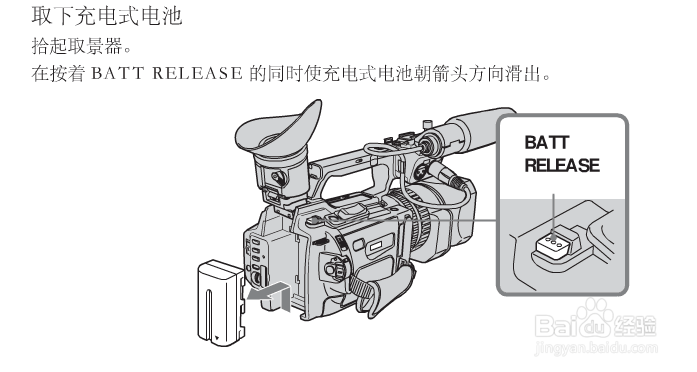

(4)取下充电式电池。

调整取景器

如果拍摄时关闭了液晶显示面板，则可用取景器来查看图像。请根据自己的视力调整取景器镜头以使取景器中的图像清晰聚焦。抬起取景器并移动取景器调整杆。

若要调整取景器屏幕的亮度，可使用菜单设定中的 VF B.L. 项（p. 105）。

9、第九：使用变焦功能

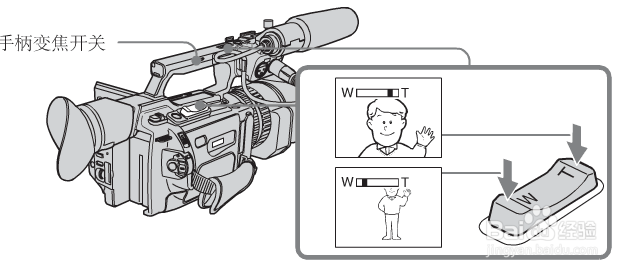

1.使用变焦杆／手柄变焦杆进行变焦

轻按电动变焦杆可进行慢速变焦，重按则可进行快速变焦。少量使用变焦功能可获得更好看的摄像效果。“T”侧：用于望远拍摄（拍摄对象拉近）“W”侧：用于广角拍摄（拍摄对象推远）当使用手柄变焦杆时，可用手柄变焦开关改变变焦速度。H：快速L：慢速

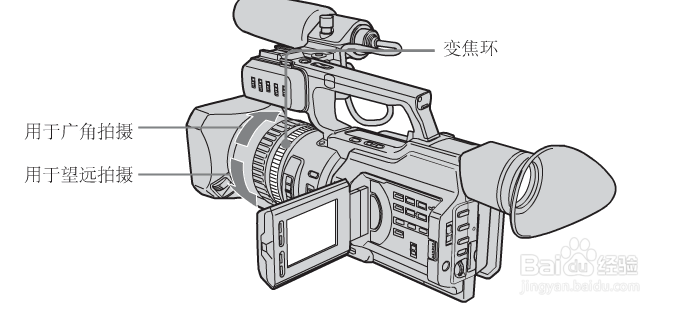

2.使用变焦环进行变焦

变焦环可使您随意控制变焦速度并进行微调。请在拍摄期间以所需速度旋转变焦环。

3.使用数字变焦功能－12 倍以上的变焦

如果在菜单设定中将 D ZOOM 项设定于 24 倍或 48 倍，本机将进行 12 倍以上的数字变焦。数字变焦功能的出厂设定为 OFF（p. 105）。使用数字变焦功能会降低图像质量。变焦指示杆的右部为数字变焦区。当把 D ZOOM设定于 24 倍或 48 倍时，便会出现数字变焦区。

10、第十：逆光拍摄和聚光灯

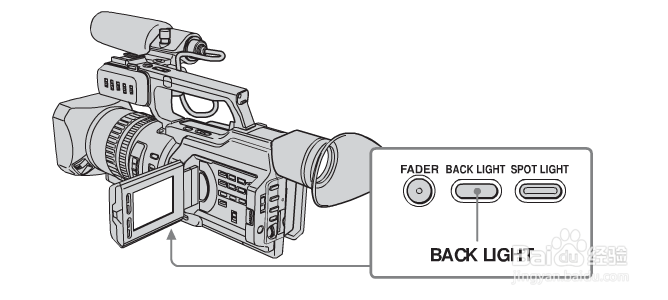

当拍摄背后有光源或背景明亮的对象时，可使用逆光功能。在待机、摄像或存储方式下按 BACK LIGHT 键。随后在液晶显示屏或取景器中出现

 指示。若要取消此功能，再按一次 BACK LIGHT 键即可。

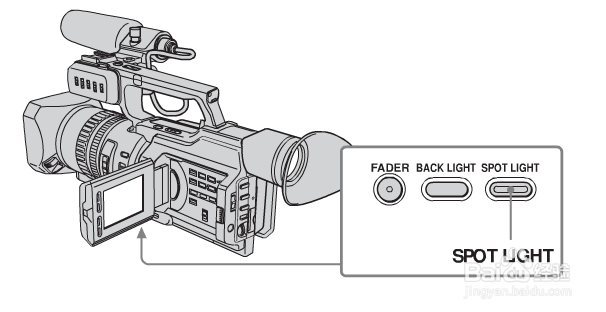

当拍摄受强光（如在剧院）照射的拍摄对象时，本功能可防止人物面部等处过度发白。在待机、摄像或存储方式下按 SPOT LIGHT 键，随后在液晶显示屏或取景器中出现

指示。若要取消此功能，再按一次 SPOT LIGHT 键即可。

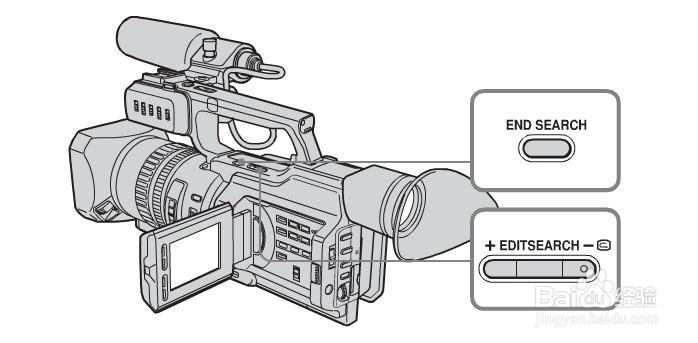

11、第十一：查看拍摄内容

可以使用这些键查看拍摄的图像或进行拍摄，使前后画面的衔接部分平滑流畅。

您可很容易地找到上次拍摄部分的终点。在待机方式下按 END SEARCH 键。录像带倒带或快进，接着播放上次拍摄的最后五秒钟的内容。放像后本机进入待机方式。您还可监听来自扬声器或耳机的声音。

在待机方式下可更改下次拍摄的起点。在待机方式下按住 EDITSEARCH 键的 ＋/－ 侧。接着开始播放已经拍摄的图像。＋：前进－：后退松开 EDITSEARCH 键可停止放像。如果按了 START/STOP 键，再次拍摄将从松开EDITSEARCH 键的那一点开始。此时声音无法监听。

您可查看上次拍摄的图像。在待机方式下快速按一下 EDITSEARCH 键的 －

7 侧。本机将放像最后几秒钟的图像，然后返回待机方式。可监听来自扬声器或耳机的声音。

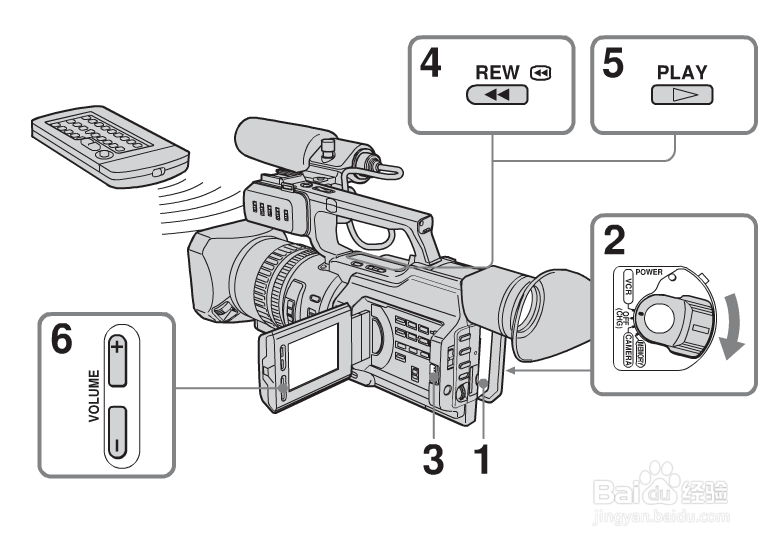

播放录像带

您可以在液晶显示屏上监视播放画面。如果关闭液晶显示面板，则可以在取景器中监视播放画面。您也可以使用附带的遥控器来控制放像过程。

(1)安装电源并装入已经摄好的录像带。

(2)在按小绿键的同时将 POWER 开关设定于 VCR 位置。此时录像带控制键点亮。

(3)将 OPEN 朝 B 标志方向推动以打开液晶显示面板。

(4)按 m 键倒带。

(5)按 N 键开始放像。

(6)按 VOLUME ＋/－ 键以调整音量。

在液晶显示屏上监视时

可将液晶显示面板翻转换面后推压回机体以使液晶显示屏朝外。

关闭液晶显示面板时

此时无法从扬声器监听到声音。但如果将液晶显示面板翻转换面以便在液晶显示屏上查看画面时，则可从扬声器监听到声音。

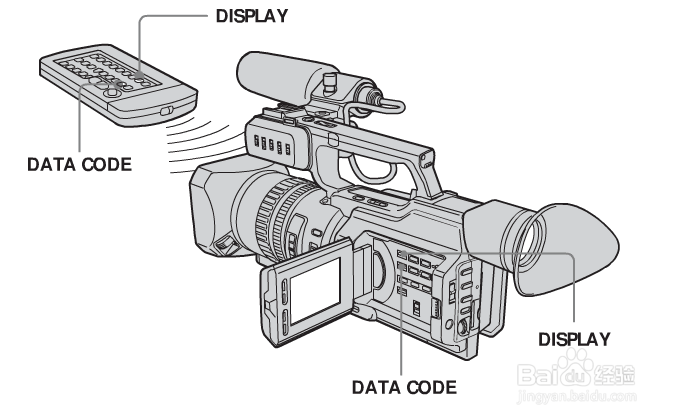

按摄像机或附带的遥控器上的 DISPLAY 键。该指示出现在液晶显示屏或取景器中。若要取消显示，可再按一次 DISPLAY 键。
