发光二极管电路图符号是什么

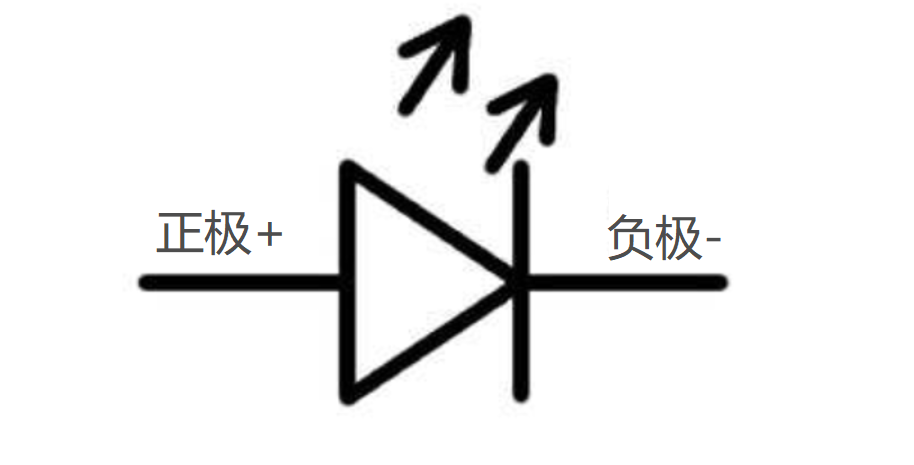

发光弛阻廖娓二极管电路图符号如图片说明。

发光二极管电路图符号比较特殊，用文字描述相对麻烦一些，如下图说明，正极要接在正电源上，负极要接地，因发光二极管大多的电流在20ma左右，所以必须要串合适的电阻来达到阻流的作用。如下还，还是比较形象，两个向外的箭头，表示是向光发射光。这些是电子线路的基础。

长短脚判断发光二极管的正负极，所有的发光二极管无论什颜色正负极都是固定的。对于直插的发光二极管，脚长的是正极，短的是负极，也可以仔细观察管子内部的电极，较小的是正极，大的类似于碗状的是负极。对于贴片二极管，正面看，一边带彩色线的是负极，另一边则是正极。
