贴片电阻0603建模

1、贴片电阻最简单的建模案列之一。

操作步骤：凸台拉伸1，草图实体引用，凸台拉伸2，镜像，刻字，渲染。

2、EDA商城搜索0603贴片电阻，下载一份元件规格书。

3、打开solid works2016零件建模模式。

4、在上视基准面绘制一个中心矩形，智能尺寸标注长1.6-0.3-0.3=1MM，宽0.8，右下方提示“草图完全定义”,点击右上方完成按钮。

5、选择特征-拉伸凸台/基体-给定深度-高度0.4-保存。

6、绘制草图2：在拉伸凸台1左视面再绘制一张草图，在绘图环境中，左键选中左视面-直接点击实体转换，会得到一个与完全定义的0.8*0.4的矩形，完成草图2绘制。

7、拉伸凸台2：特征-拉伸凸台-选择草图2，给定深度-高度0.3-取消合并结果。

8、镜像实体：特征-镜像，选择右视基准面，拉伸凸台2实体，取消合并实体选项。

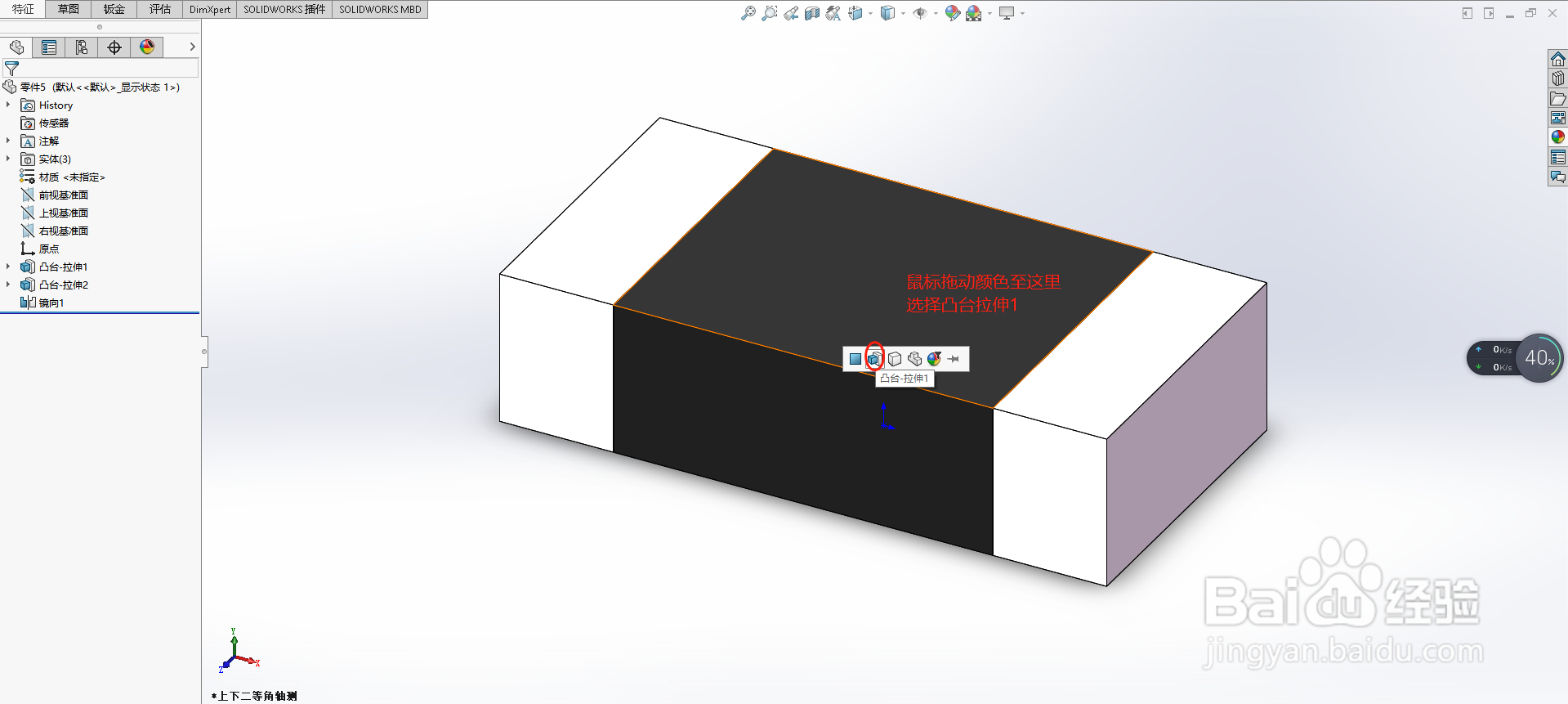

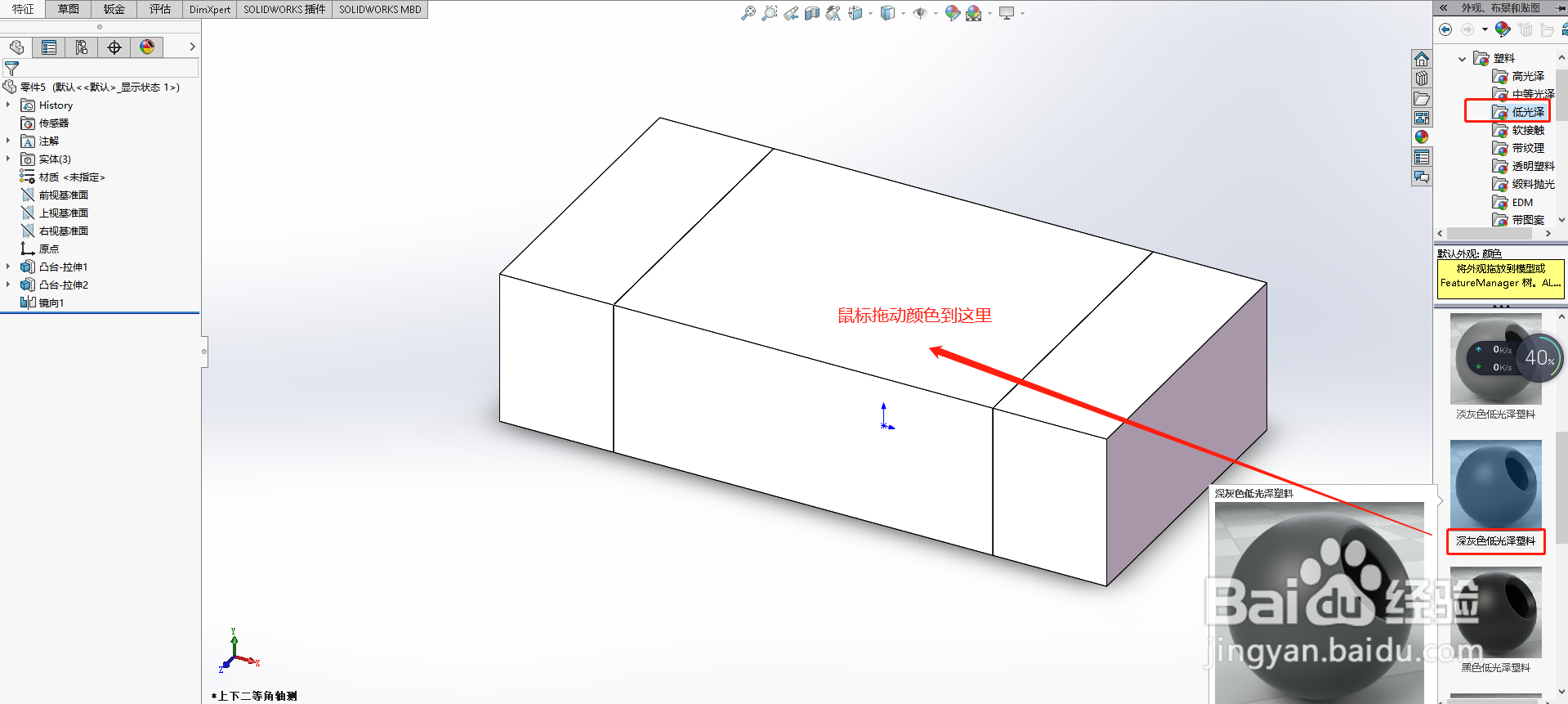

1、渲染一个深灰色，选择一个合适的颜色，用鼠标拖动至凸台拉伸1进行渲染

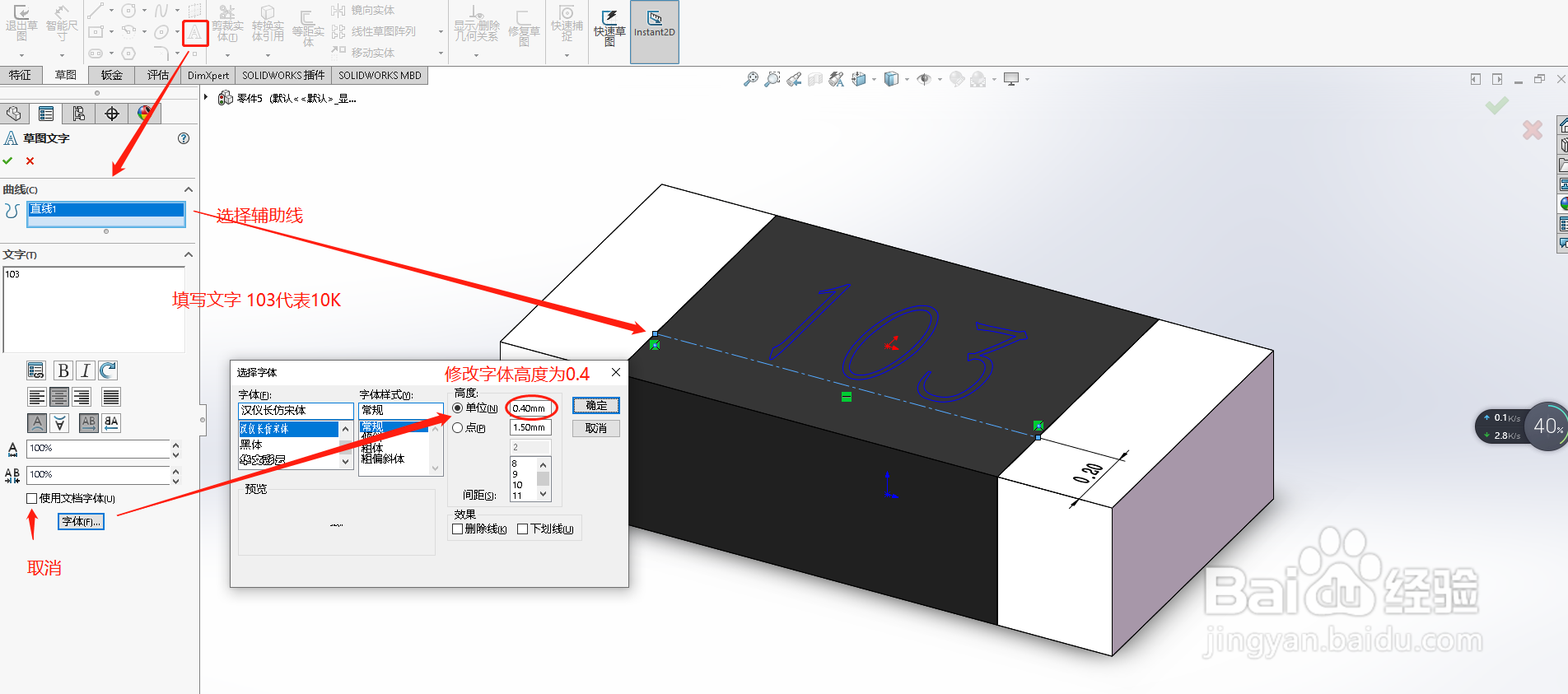

2、草图3绘制：选择拉伸凸台1上视面绘制草图，画一条辅助中心线，并智能约束尺寸，设置文字大小，并保存。

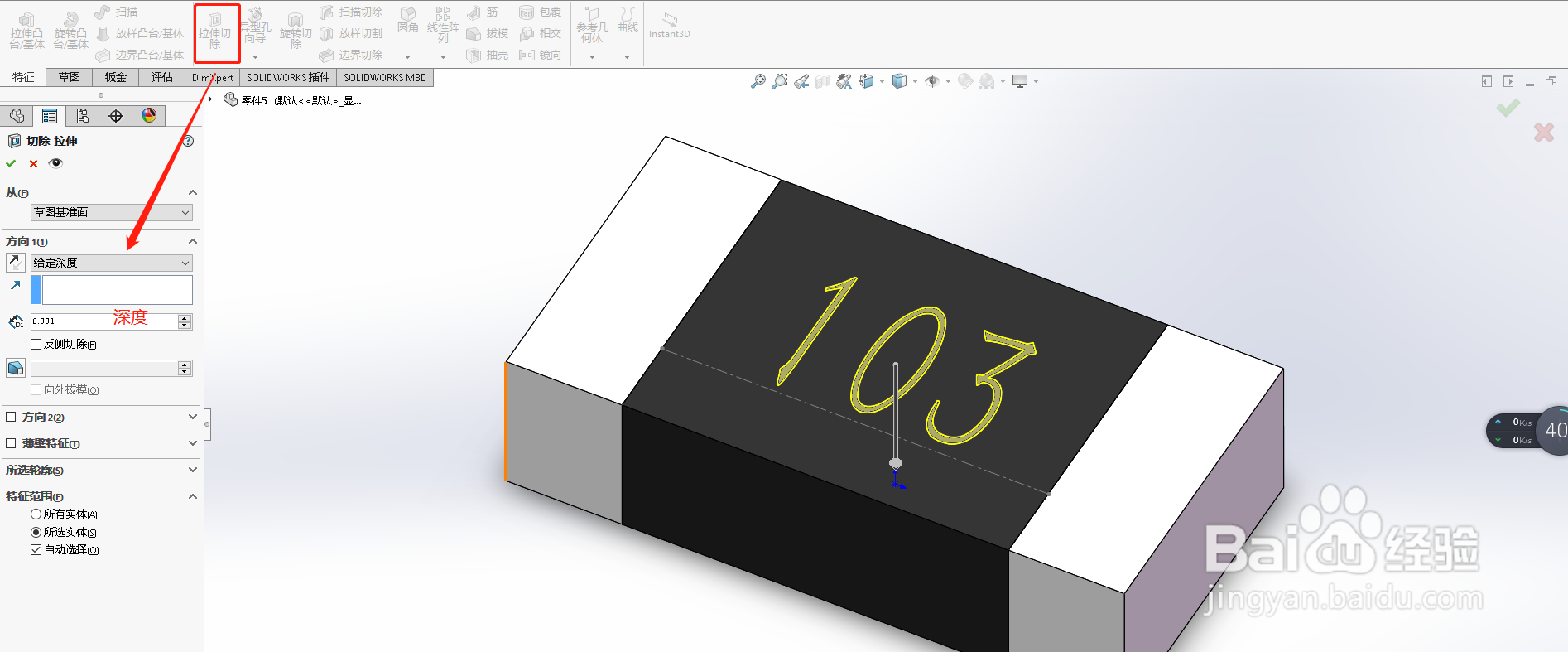

3、刻字：使用拉伸切除命令，切除厚度随意设定一个值小于0.001。

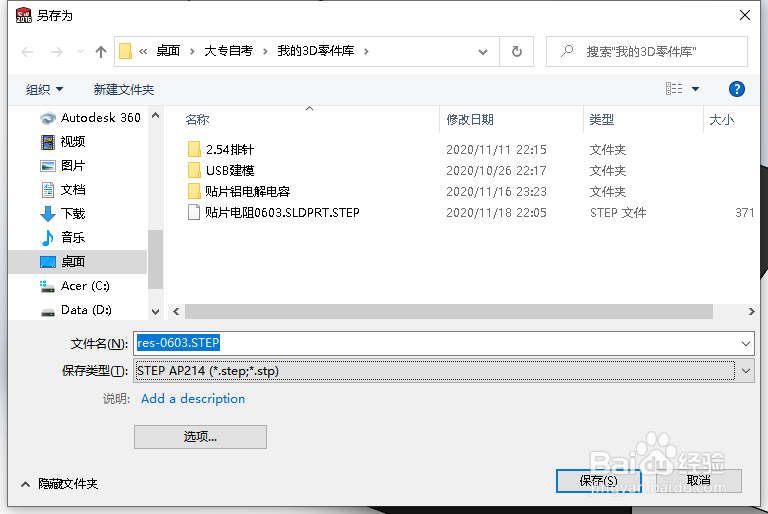

4、文件-保存-文件名RES-0603,文件类型：STEP AP2014  ,AltiumDesingner17支持此格式导入，谢谢查阅，学会了给个赞再走。
