小区电梯无线监控

1、项目需求：整个项目有4部电梯4栋楼，监控室在其中一栋楼内，所以需要把另外三栋楼电梯里面的视频监控信号集中到有监控室的这栋楼内，整个过程全采用无线网桥来传输。

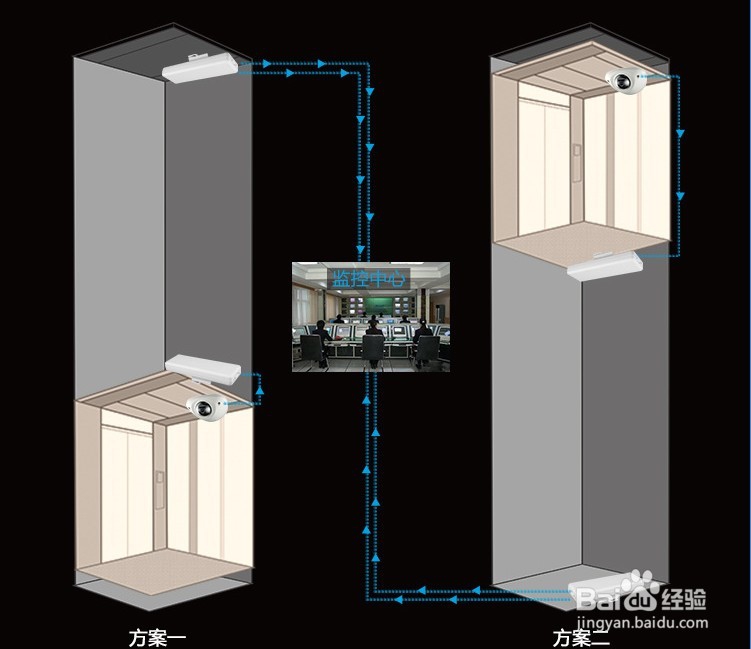

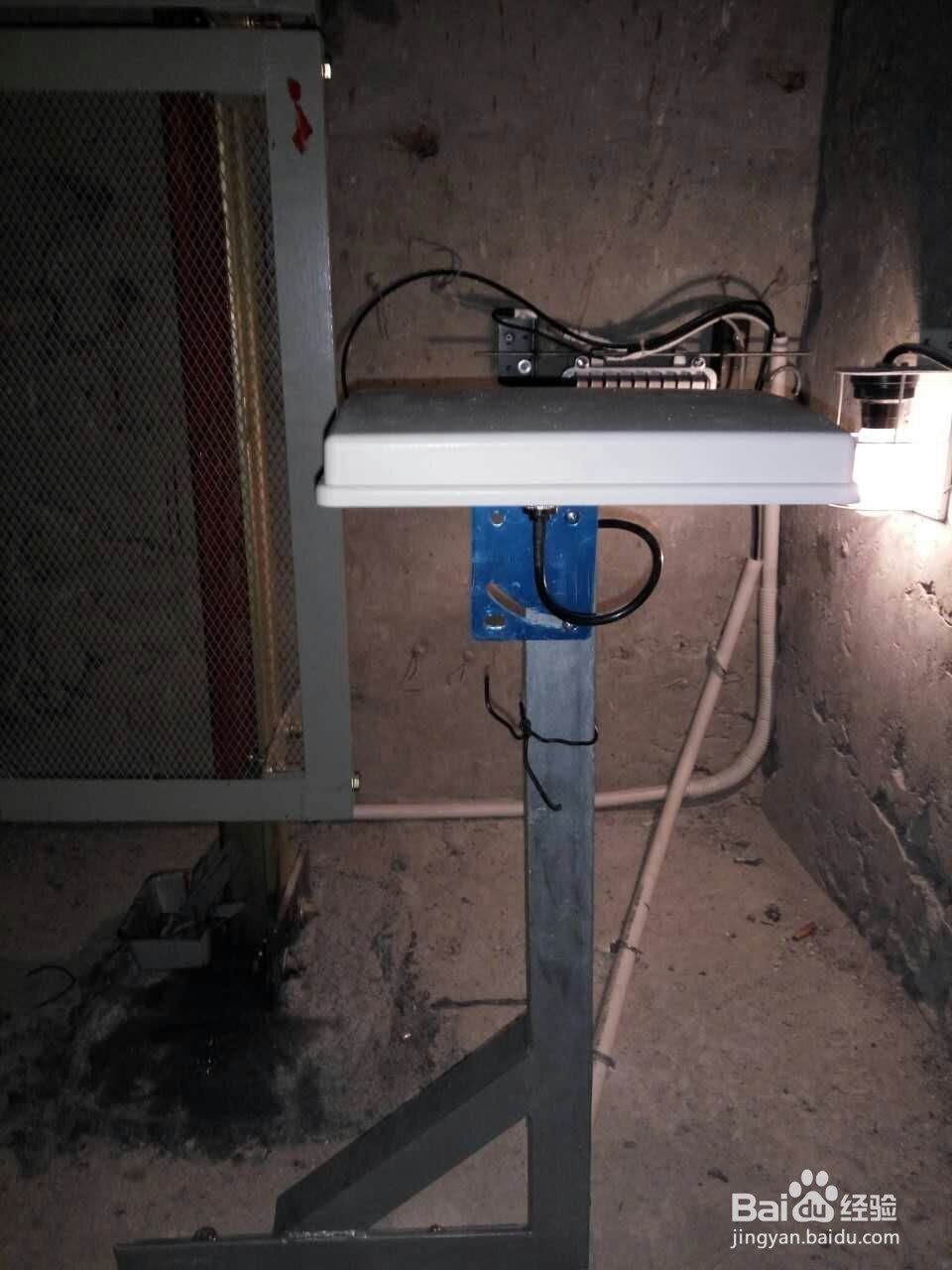

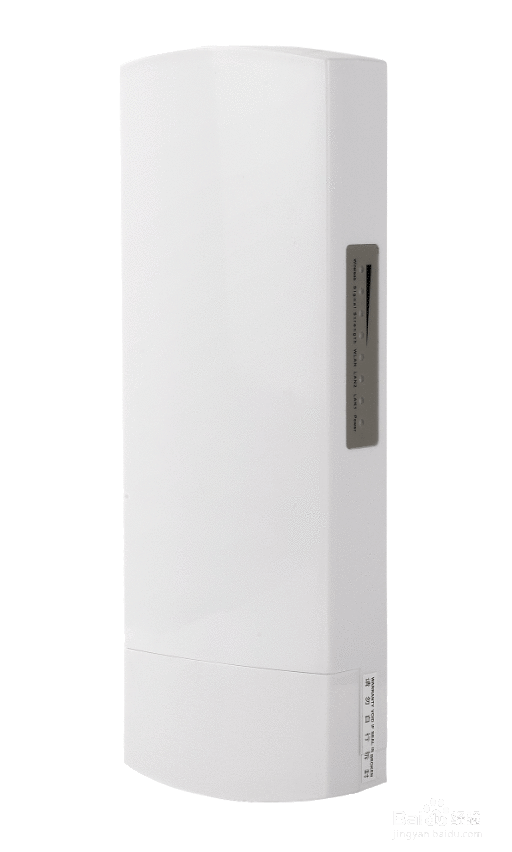

2、4部电梯分别用一对电梯专用无线网桥，采用顶置式安装，电梯专用无线网桥发射端装在轿厢顶部，将电梯轿厢内的视频监控信号通过无线网桥传输，电梯专用无线网桥接收端装在井道顶部。

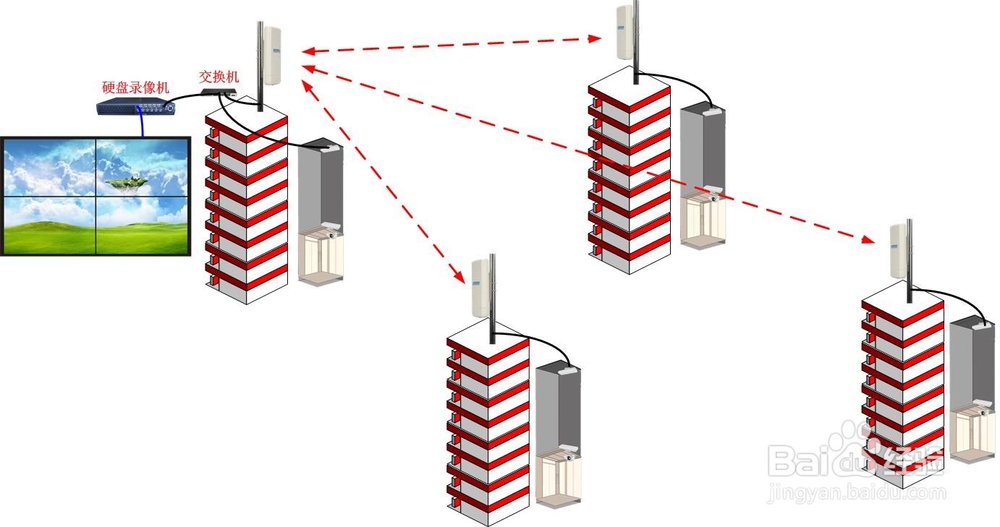

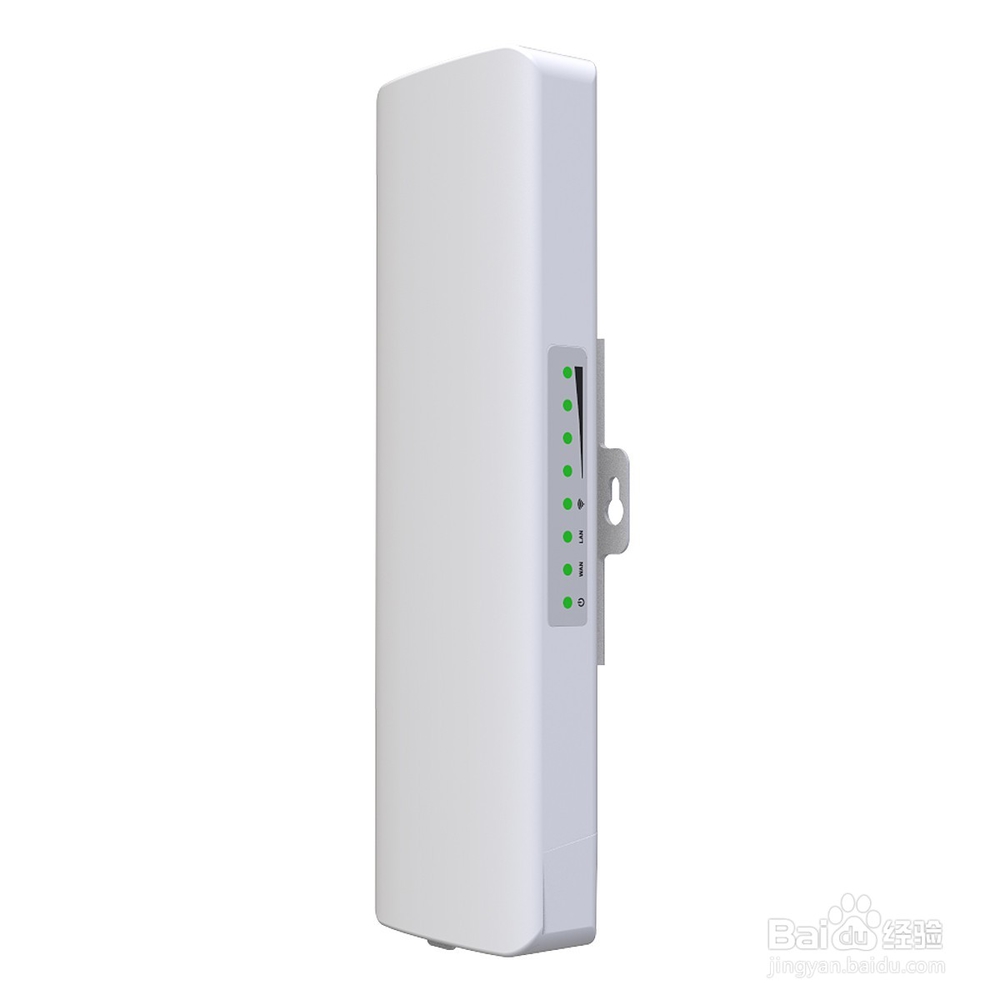

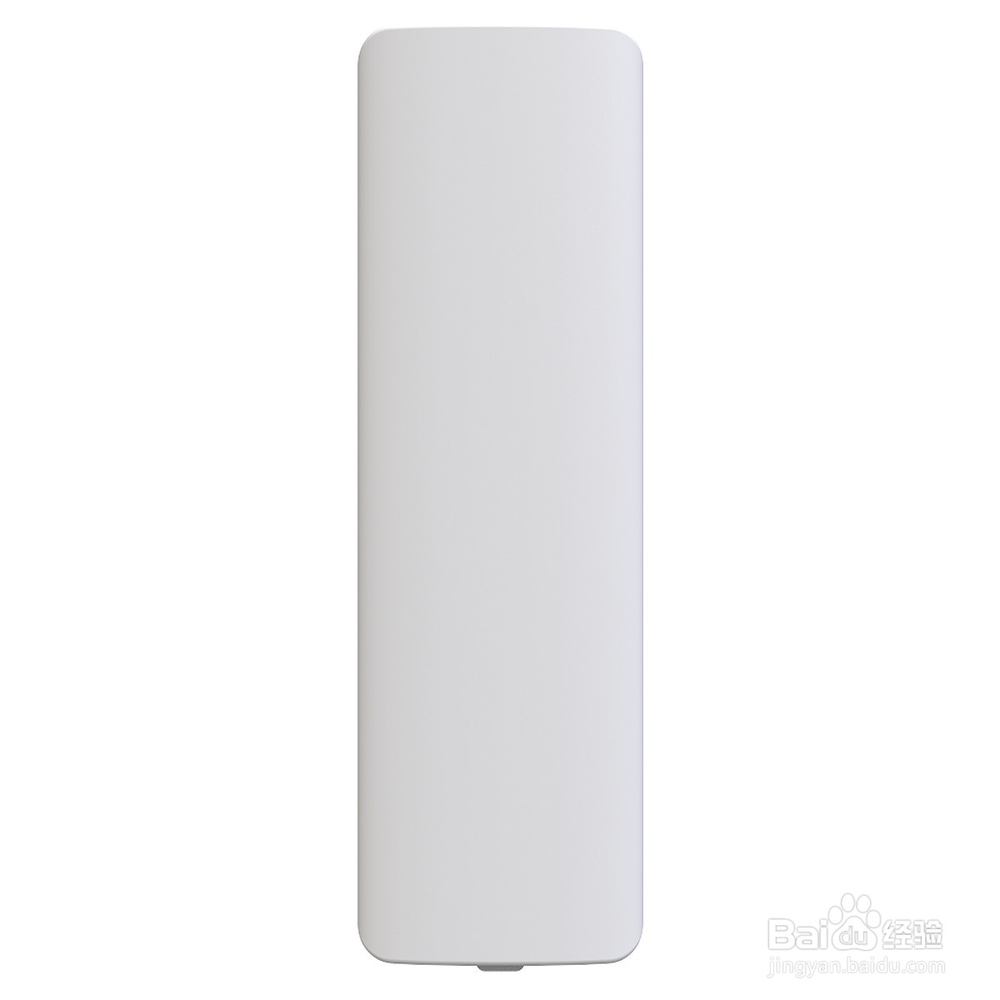

3、每部电梯的接收端无线网桥通过网线将电梯轿厢内的监控信号引出室外，监控室的这栋楼装一台室外无线网桥接收端，其他三栋楼分别装一台室外无线网桥发射垮逆解仔端，采用三发一收的组网方式，将前端三栋楼电梯内的监控信号用一台室外无线网桥接收。

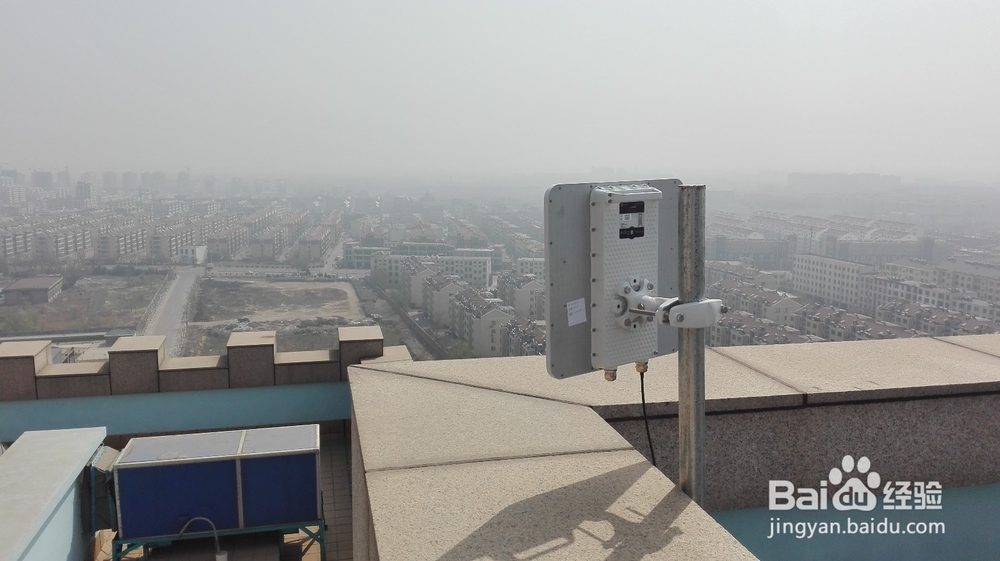

4、在监控室的楼顶的室外无线网桥接收端与本栋楼的电梯监控信号通过有线连接集中到监控室交换机，再接硬盘录像机，连接显示屏，最后上墙显示。
