最常用的解码芯片介绍

1、简介

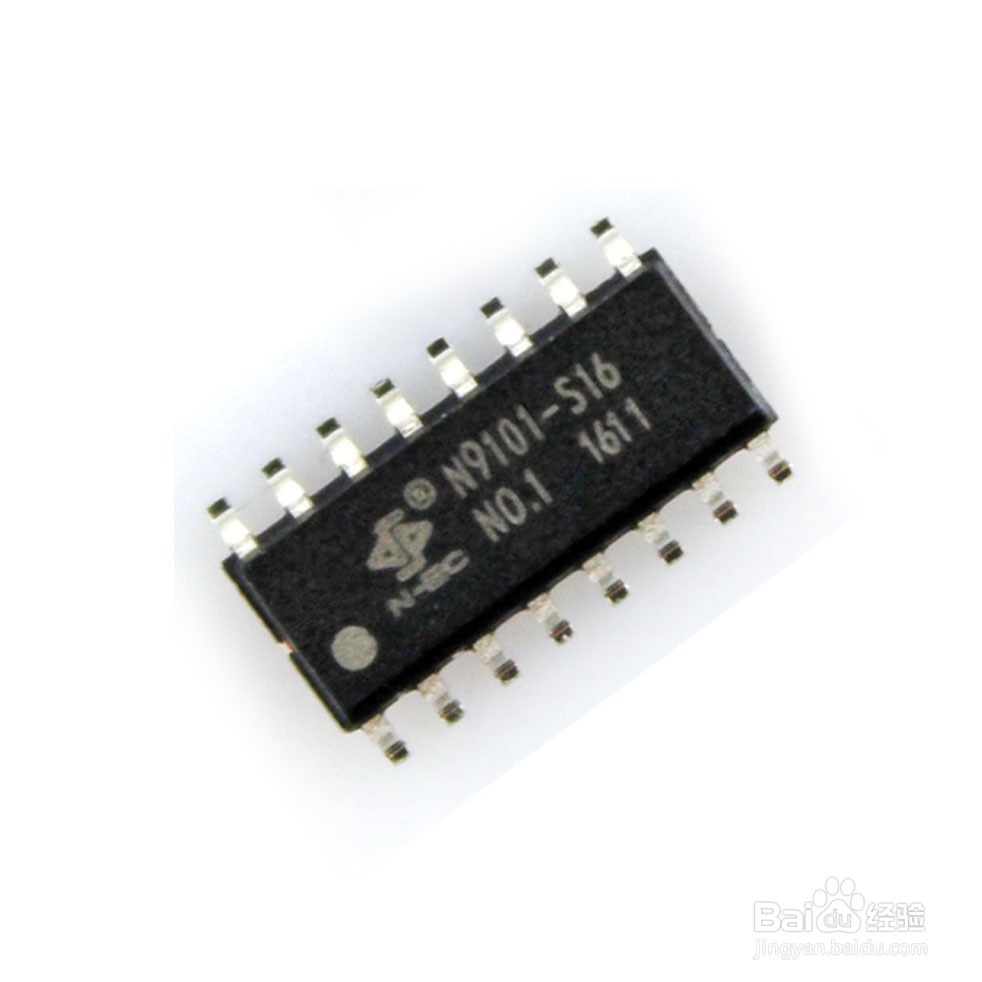

       N910X是一个提供串口的MP3 芯片，完美的集成了MP3、WMV 的硬解码芯片。它包括了三种功能型号的MP3芯片，即N9100、N9101、N9102和N9103 MP3芯片，支持TF 卡驱动，支持电脑直接更新spi flash 的内容，支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，音质优美，使用方便，稳定可靠是此款产品的最大特点。另外该芯片也是深度定制的产品，专为固定语音播放领域开发的低成本解决方案。

2、特征

Ø  支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。音质优美，立体声。

Ø  24 位DAC 输出，内部采用DSP硬解码，非PWM输出，动态范围支持90dB，信噪比支持85dB

Ø  完全支持FAT16、FAT32 文件系统，最大支持32G的TF 卡，支持32G的U盘

Ø  多种控制模式，UART串口模式、一线串口模式、AD按键控制模式。

Ø  广播语插播功能，可以暂停正在播放的背景音乐，支持指定路径下的歌曲播放，支持跨盘符插播，支持插播提前结束

Ø  指定盘符播放，指定曲目播放

Ø  30级音量可调，5种EQ可调（NORMAL—POP—ROCK—JAZZ--CLASSIC）

Ø  指定路径播放（支持中英文）功能以及文件夹切换功能，指定时间段播放功能；

Ø  支持立体声输出播放，MP3格式，可以直推0.25W耳机喇叭；

Ø  支持电脑声卡控制，支持USB mass storage

Ø  SOP16封装形式，外围简单；

Ø  宽泛的输入电源范围3V--5V输入，内置看门狗复位电路，性能稳定；

Ø  支持开发定制特殊功能，请联系本公司；

Ø  支持红外遥控输入以及外接音频输入功能；

Ø  有忙信号输出功能；

3、应用场合如下图

4、解码芯片结构图

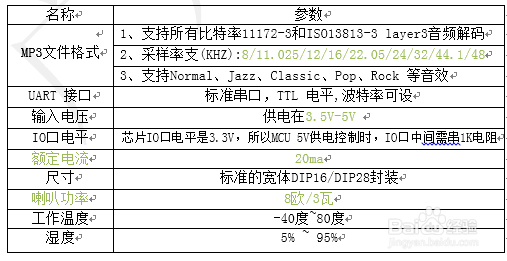

5、电路参数表

6、芯片封装尺寸图
