creo怎么用可变截面扫描画灯笼

2025-05-19 18:27:55

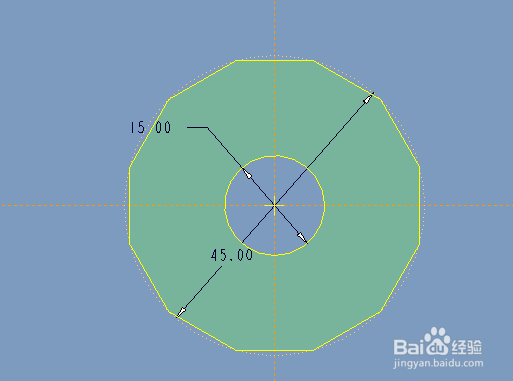

1、新建零件，点击“草绘”，以top平面为草绘平面绘制如下两条轨迹

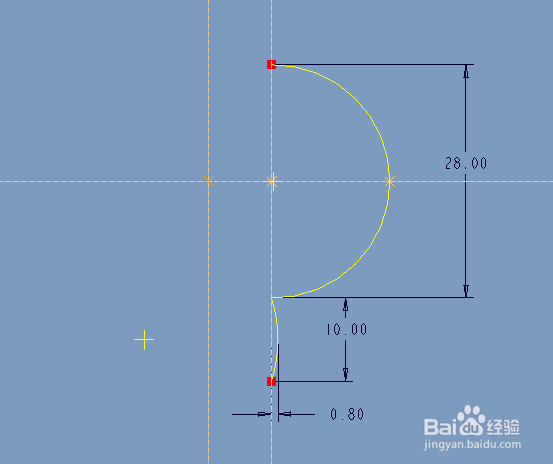

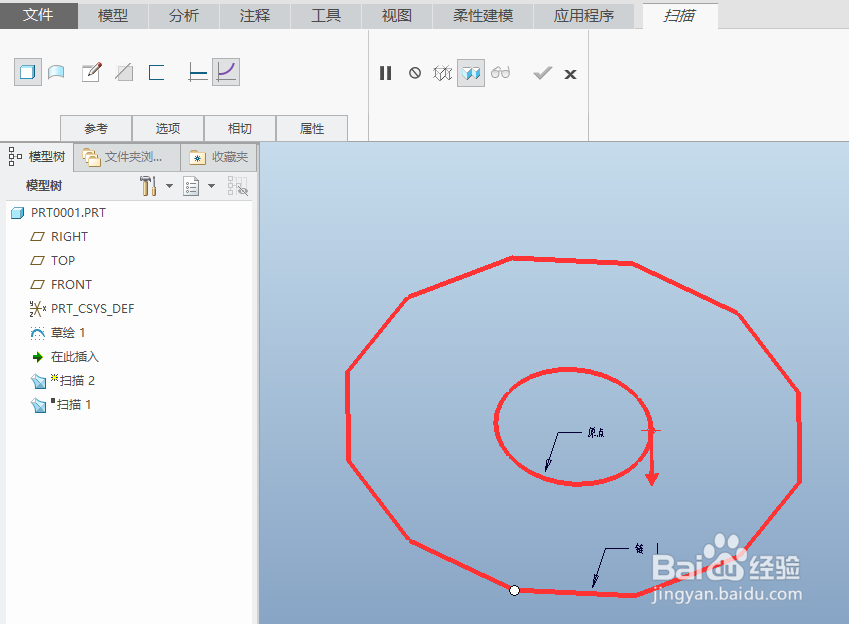

2、点击“扫描”，进入扫支十嵋壬描操控板，选择圆为原始轨迹，十二边形为链1，点击创建截面，绘制下图所示截面并修改尺寸

3、给sd11增加关系式，点击“工具”--“关系”，sd11=0.8+abs(0.35*sin(trajpar*360*12))

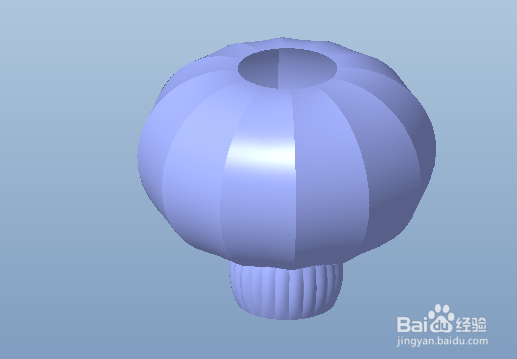

4、确定退出扫描，将草绘线隐藏

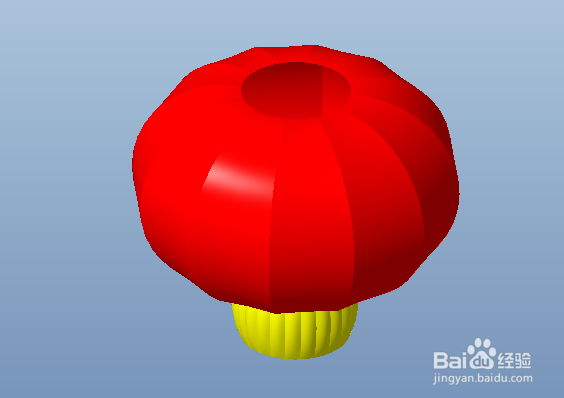

5、添加外观颜色，完成创建
