DR-102A明渠流量计比对装置安装流程

1、将仪器箱内的两个手柄安装到液位传感器上端两侧的螺纹孔中。

2、若堰槽的墙高度大于液位传感器本身的高度时，需将仪器箱内的延长杆连接到液位传感器顶端的螺纹孔内，以延长液位传感器的长度。

3、按照JJG711-1990规定的液位测量位置，将液位传感器垂直放入安装有液位传感器固定架的明渠堰槽中，并固定完毕。

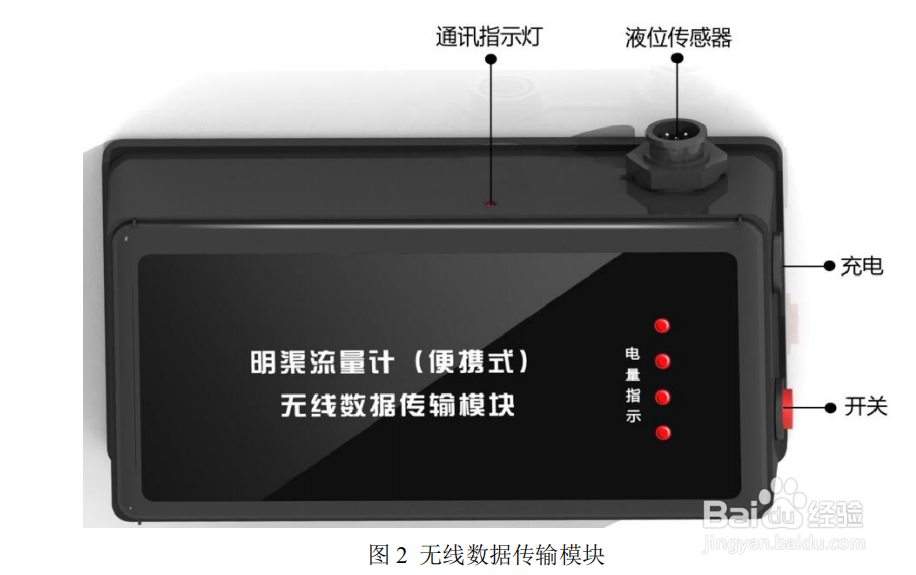

4、将液位传感器的信号线连接到无线传输模块的液位传感器接口。

5、打开无线数据传输模块的电源开关。

6、登录DR102A明渠流量计比对装置软件平台。

1、将带有吸盘的摄像头固定在无线流量计的表盘或者旁边。

2、将摄像头的USB连接线接入工控本的USB接口。

1、登录DR102A明渠流量计比对装置软件平台。

2、按照操作要求：登录系统→进入界面→点击监测点→设置摄像头及图像参数→选择现场流量计的识别区域→选择识别参数→设置完成，开始比对→比对完成，导出数据。
