超声加工设备中常用的压电换能器有哪些

1、薄长片形换能器

2、圆环形换能器

3、薄圆片换能器薄圆片换能器的结构形式如图4-22和图4-23所示。这种换能器是利用圆薄片的厚度振动模式，它的特点是：结构简单；可以在高频状态下工作，频率可达几百千赫以上；由于利用了虼燎镆姘厚度振动模式，压电常数大，故声电效率高，一般可达80%左右。薄圆片加透声板的复合换能器可防止银层的磨损和液体对银层的腐蚀。其不足：是机械强度差，经不起冲击；负载对换能器工作影响较大；散热条件不好。这种换能器大多用于高频超声清洗、医疗、检测等方面。

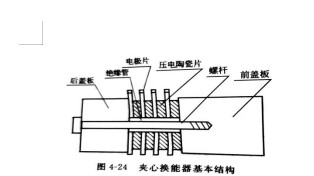

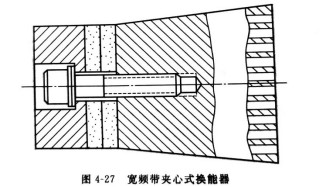

4、夹心式压电换能器①夹心换能器的结构。由于压电陶瓷材料的抗拉强度低（抗压强度高），因此在有的场合不能直接用于发射大功率。②夹心换能器的设计。设计时，首先要根据应用对象及所使用的功率大小决定所用晶片的直径及片数，前后金属盖板的形状，然后根据谐振条件，算出前后盖板的长度，以满足某一要求的频率。
