如何识别集成电路的引脚？

集成电路功能不同，决定了它们的引脚也不同。但是电源引脚、接地引脚、信号输入和输出引脚则是大多数集成电路所必须的，那我们今天首先就这些引脚的识别方法，展开聊聊，有兴趣的朋友，请看下去...

电源引脚

电源引脚：其作用是为集成电路引入直流工作电源，分为单电源供电和双电源供电两种类型。

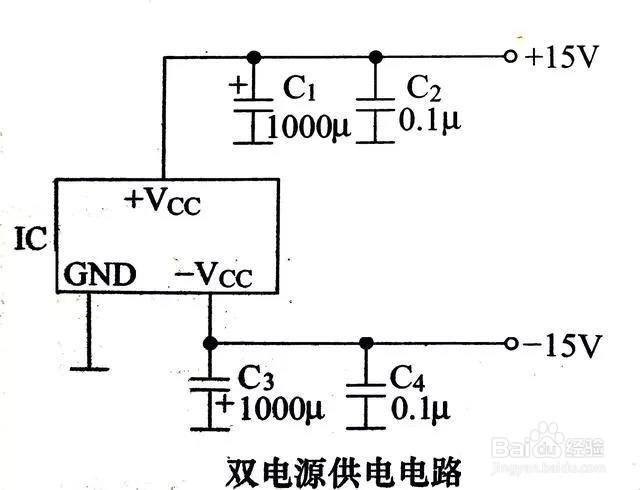

首先，可以通过字符识别。单电源供电采用单一的正直流电压作为工作电压，集成电路具有一个电源引脚，电路图中往往在引脚旁标注“VCC”字符。双电源供电一般采用对称的正、负直流电压作为工作电压，集成电路有两个电源引脚，电路图中往往分别在正、负引脚旁分别标注“＋VCC”“－VSS”字符。

接地引脚

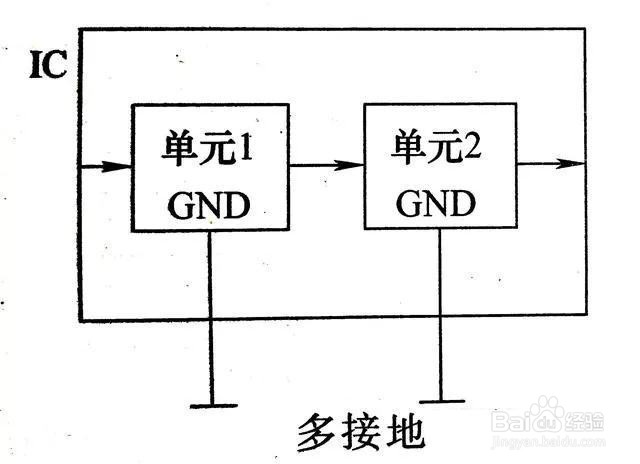

接地引脚：作用是将集成电路内部的地线与外接电路的地线接通。集成电路一般具有一个接地引脚，电路图中在引脚旁标注“GND”字符。接地引脚外接电路的明显特征是：直接与电路图中的地线相连接，或者直接会有接地符号。

信号输入引脚

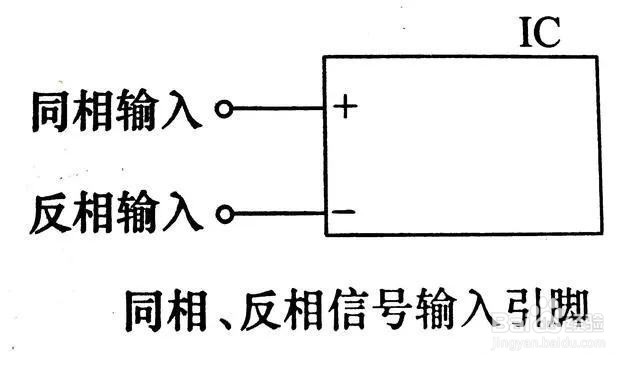

信号输入引脚：作用是将输入信号引入集成电路。具有一个信号输入引脚的集成电路一般在引脚旁标注“IN”字符。如果具有同相和反相两个输入引脚，则在引脚旁分别标注有“＋”“－”字符，如图示

信号输出引脚

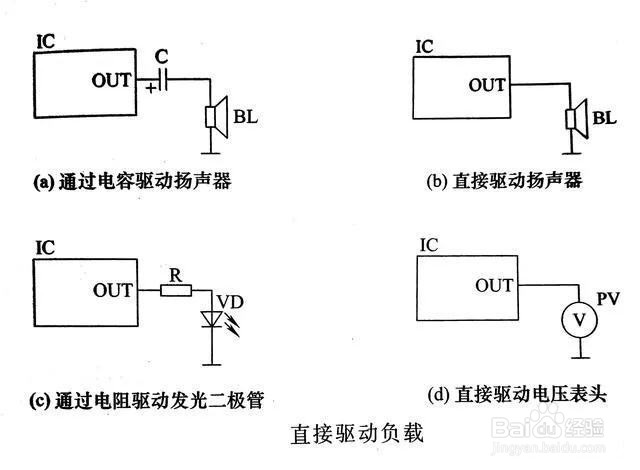

信号输出引脚：作用是将集成电路的输出信号引出，电路图中一般在输出引脚旁标注“OUT”字符。其输出引脚的外电路特征是：通过电容、电阻、变压器等耦合元件与后续电路的输入端连接或者直接驱动扬声器、发光二极管、指示表头等负载，如图示

注意事项
