奔驰 2015款 GLK NTG4.5主机 安装无线CarPlay

奔驰2015款GLK可通过加装CarPla鲻戟缒男y盒子来实现CarPlay车载功能；加装CarPlay后可使用高德地图等导航，并可以通过音乐APP播放音乐等...那接下来将教大家如何安装CarPlay盒子

工具/原料

奔驰NTG4.5 无线CarPlay盒子和线束

翘板，T20 螺丝刀 ，T10 螺丝刀

无线CarPlay盒子安装

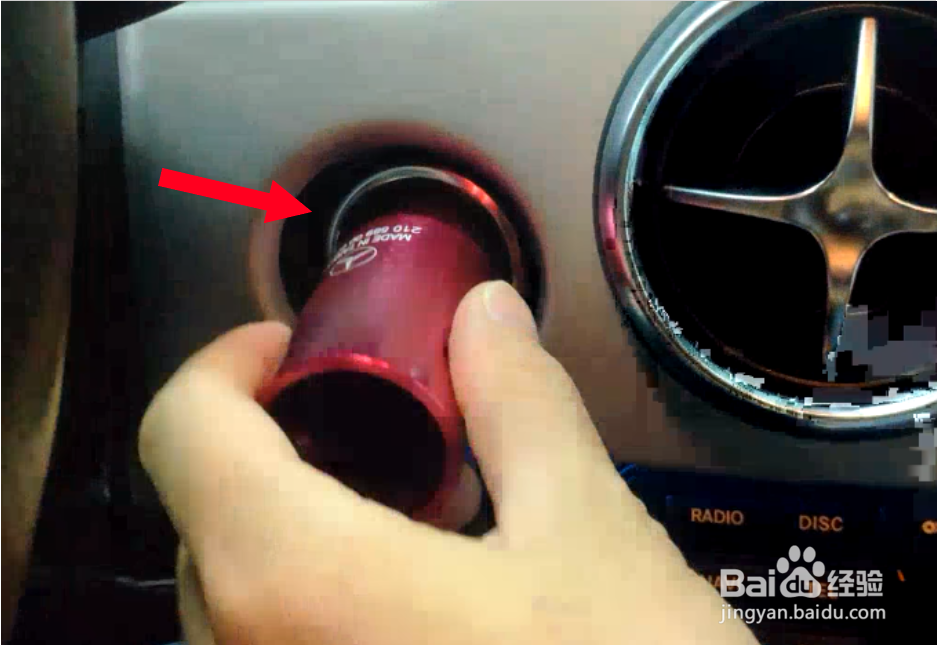

1、使用工具将原车点火装置取出

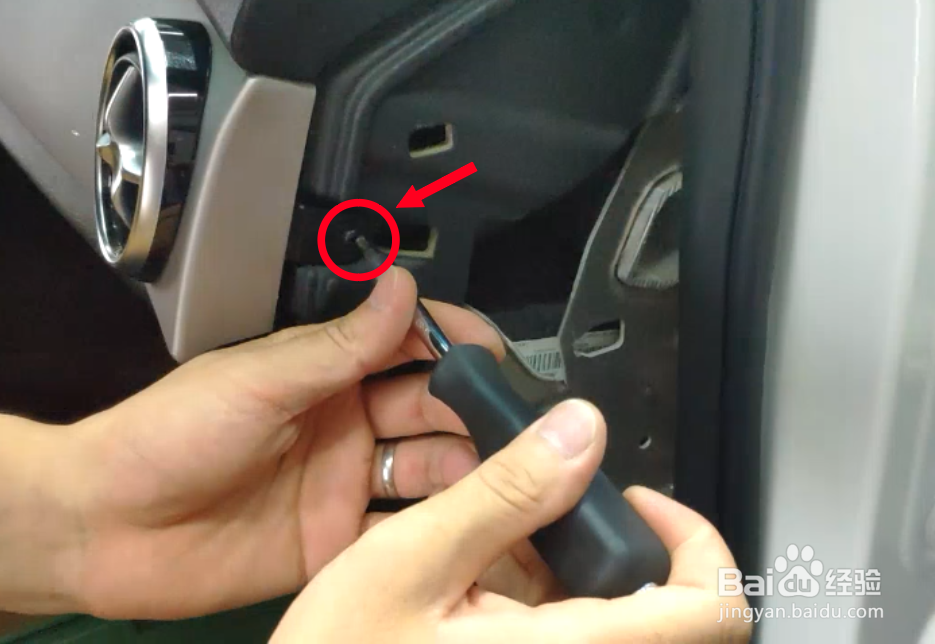

2、拆下副驾侧面的饰板，并将饰板后的1颗螺丝拧出

3、取出空调面板，注意需要将面板背后的插头拔出

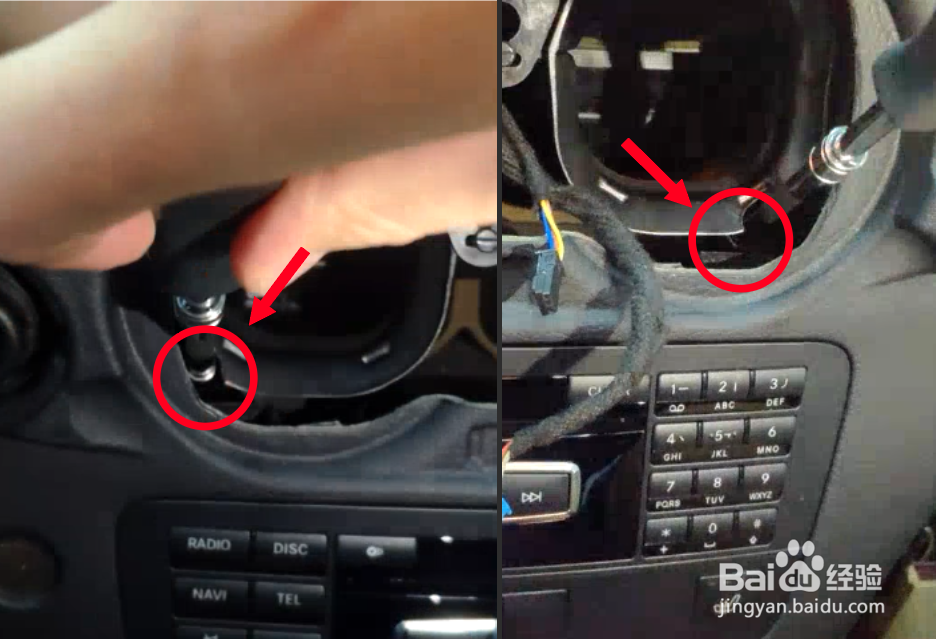

4、将主机的2颗螺丝拧松后取出主机

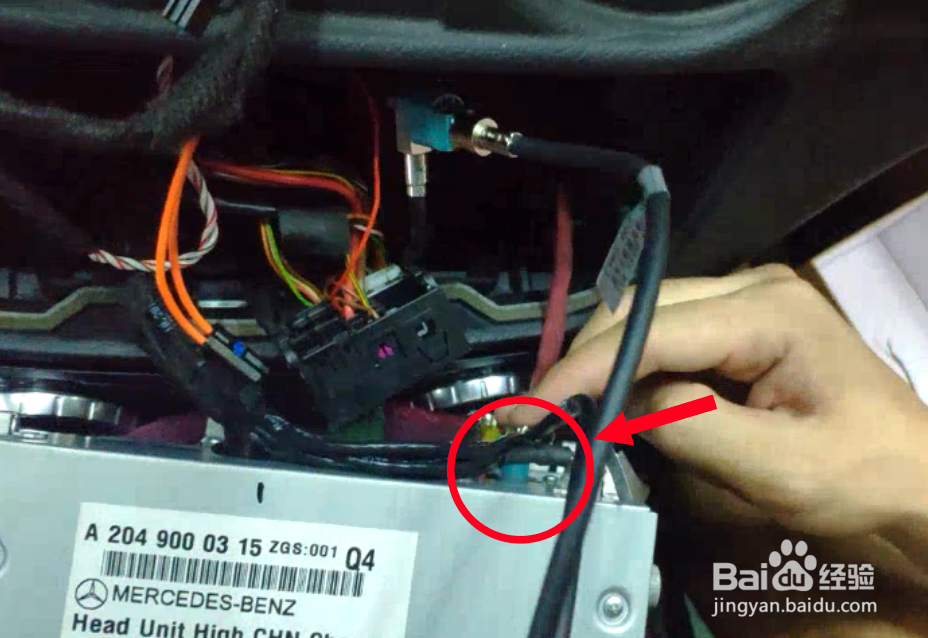

5、取出主机时注意拔出主机侧面的一个插头

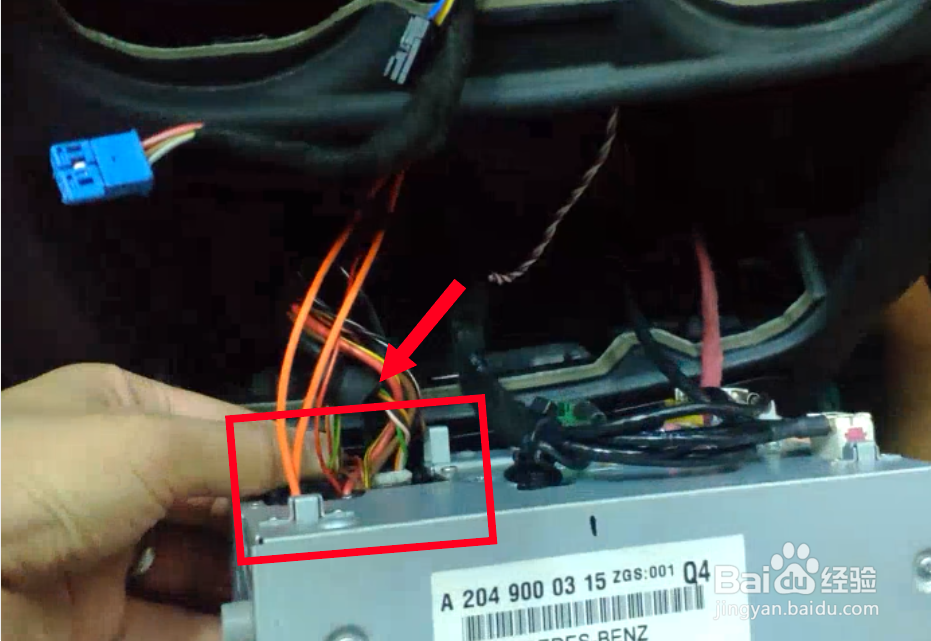

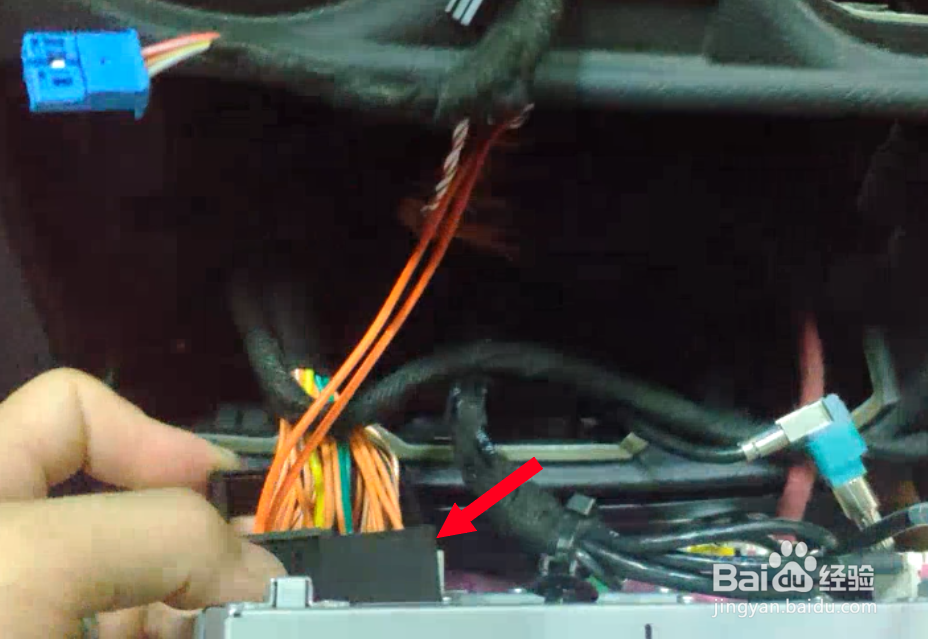

6、拔出主机背后的48PIN主线

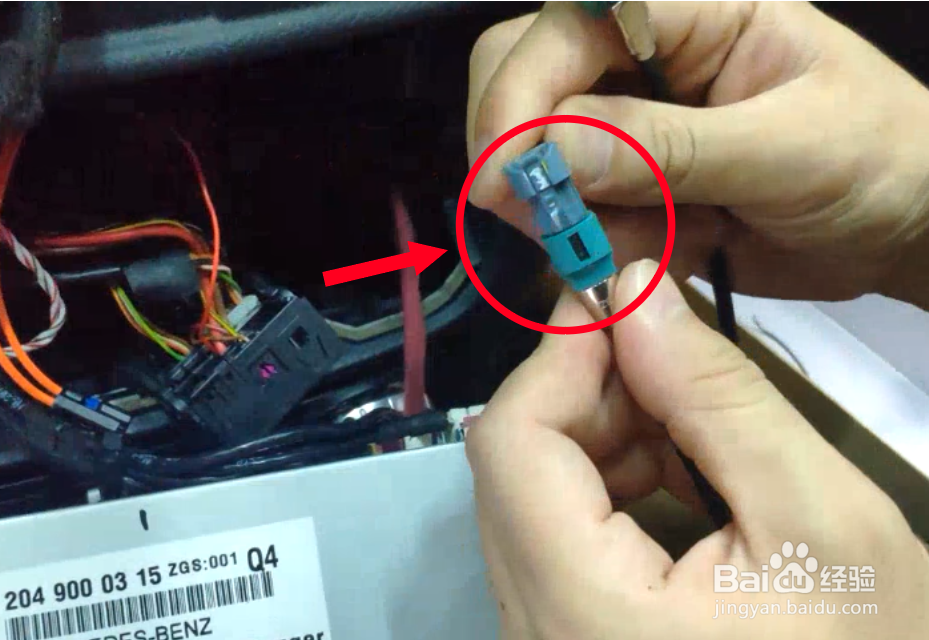

7、拔出主机背后的LVDS线

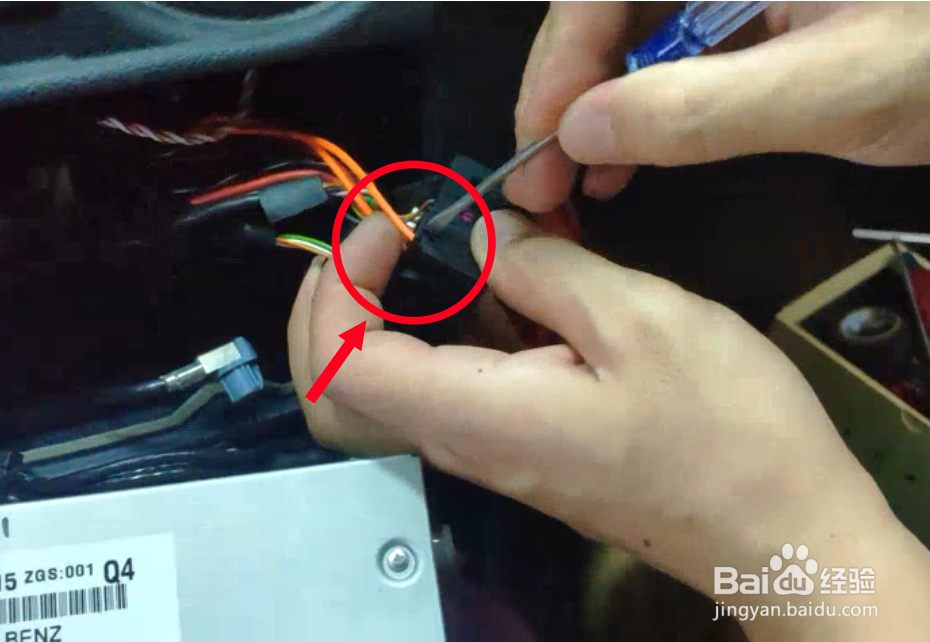

8、注意需要将原车48PIN主线上的光纤线取出

9、并将取出的光纤线转接到CarPlay的48PIN主线上

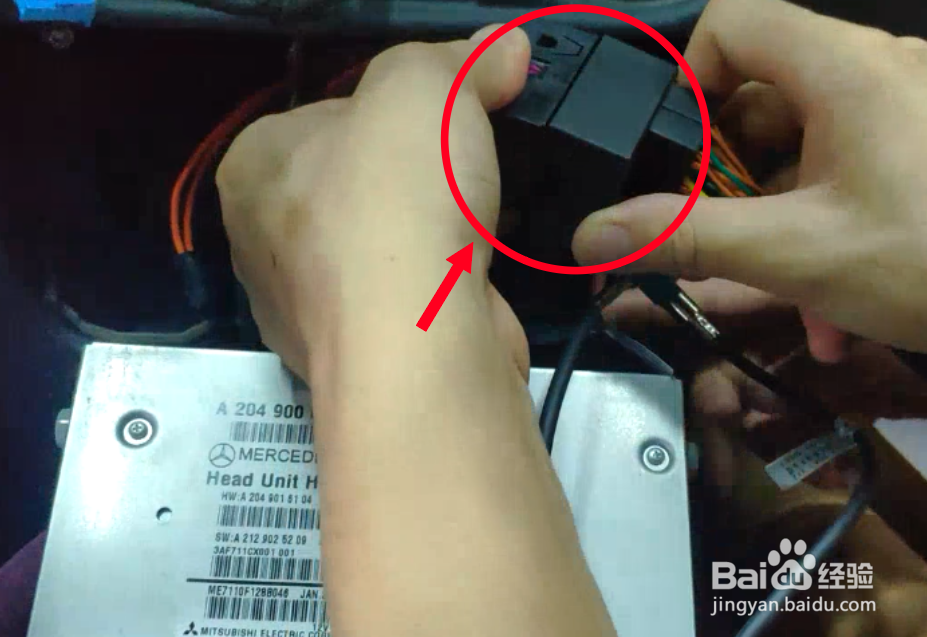

10、将CarPlay的48PIN主线与原车主线对接

11、将CarPlay 48PIN主线另一端连接到主机上

12、取出CarPlay的LVDS线，并与原车LVDS线对接

13、将CarPlay的LVDS线的另一端连接到原车主机上

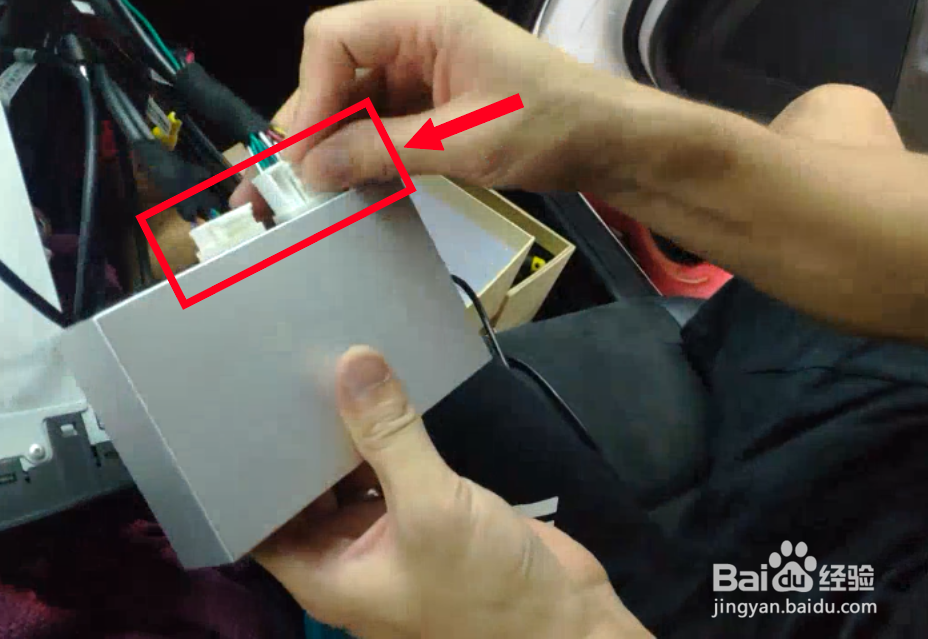

14、将CarPlay的主线和LVDS线的白色插头连接盒子上

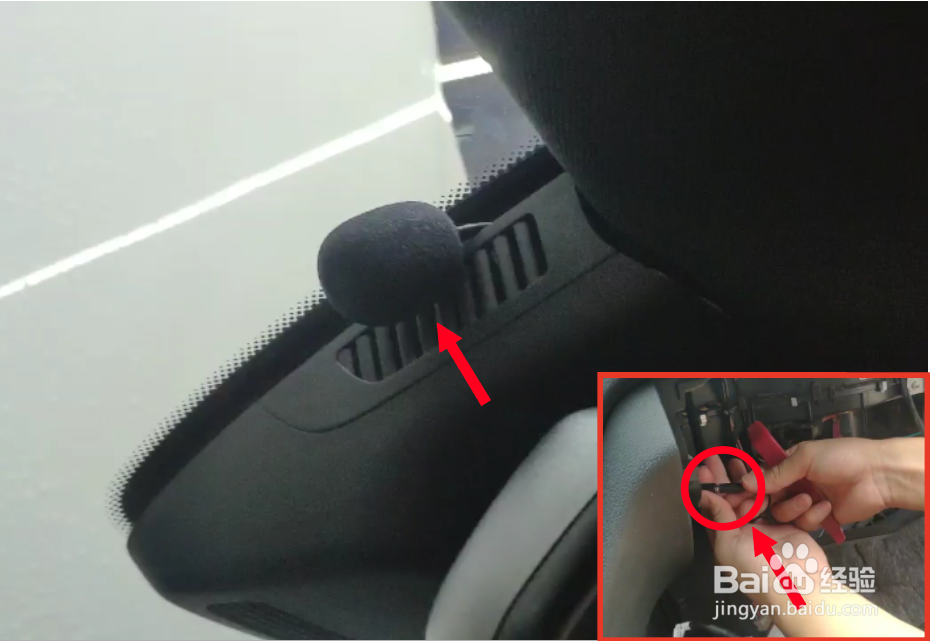

15、CarPlay的麦克风可放置在后视镜前方，布好麦克风的线束并连接麦克风

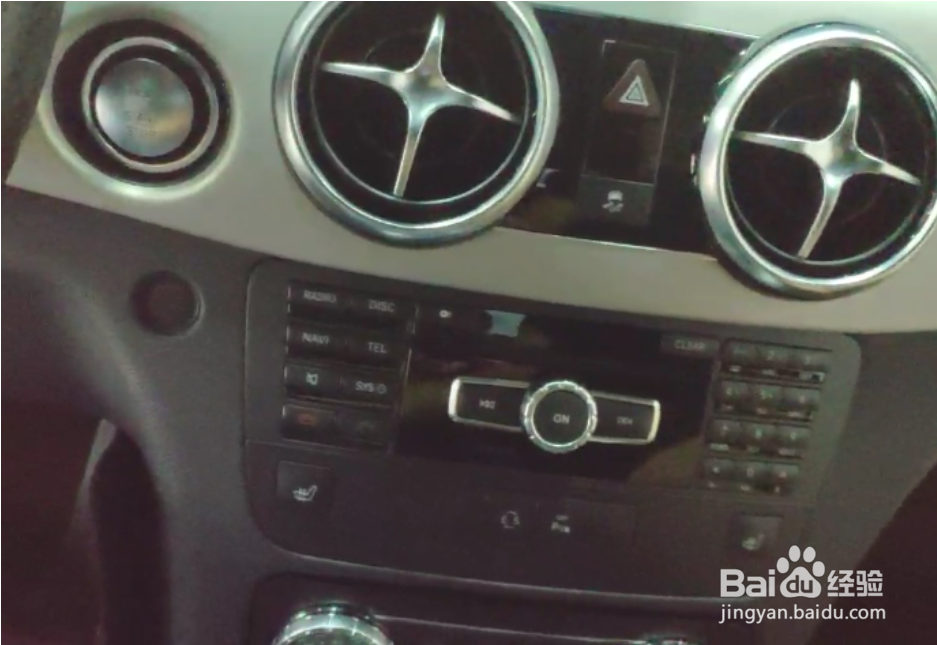

16、CarPlay安装完成，还原原车布置

CarPlay声音调试

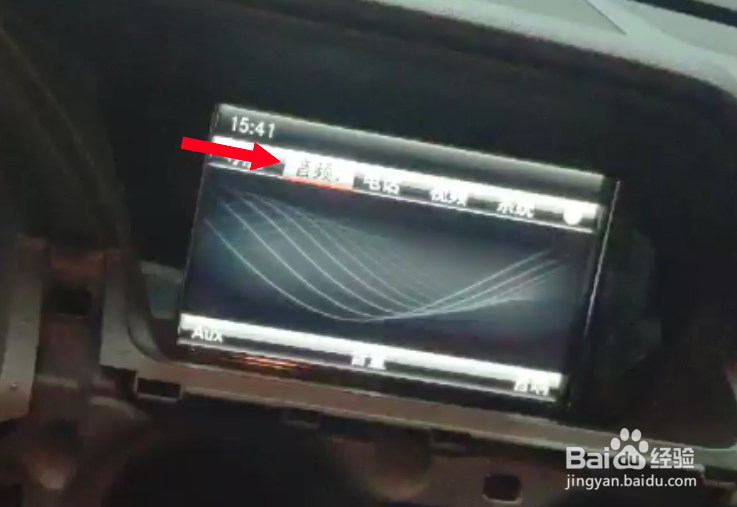

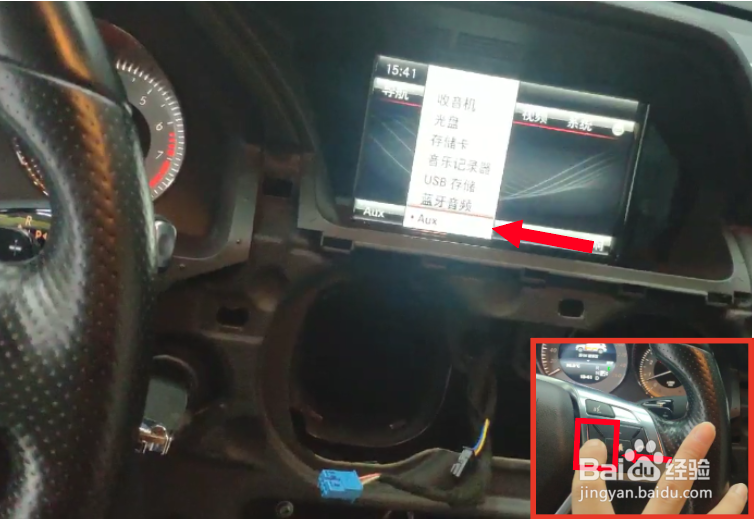

1、点击进入原车系统的音频界面

2、选择AUX后长按方向盘上的挂机键切换系统

CarPlay连接方式

1、打开手机WiFi并保持打开状态，然后打开手机蓝牙，搜索并连接CarPlay蓝牙（可在CarPlay系统的蓝牙界面查看CarPlay蓝牙名称和配对码）

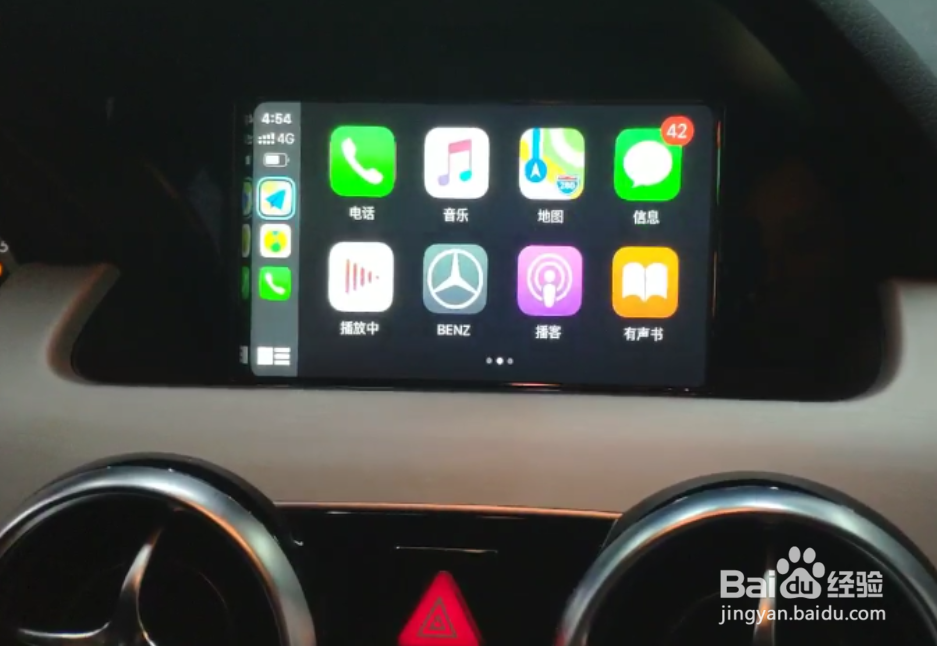

2、手机点击使用CarPlay车载即可享受无线CarPlay
