全自动电容电感测试仪的操作流程

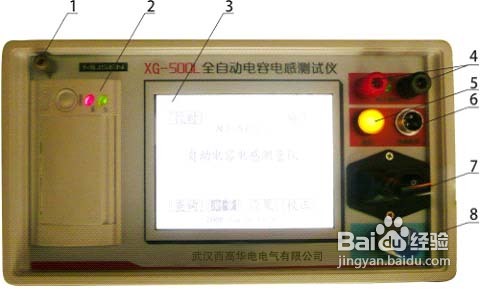

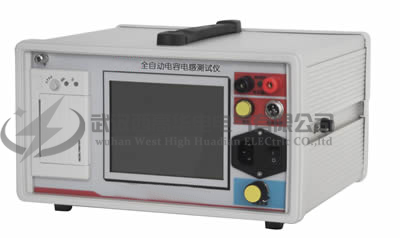

2、四、仪器面板
3、图2仪器面板图
4、1：接地端
5、2：打印机：打印测量数据和波形
6、3：液晶屏幕
7、4：输出电压接线柱
8、5：【复位】：按此键后，直接跳回主菜单。
9、6：电流测试钳插座
10、7：电源插座（220V）、电源开关
11、8：【鼠标按键】
12、左旋或右旋可用于平移光标,旋转功能；还可用于改变数值大小。
13、垂直按鼠标：表示确认所选择的功能；
14、【退出】表示否定光标的提示,【确认】键表示肯定光标的提示。
15、【打印】按此键后可得屏幕所显示的测量数据打印出来。
16、9：输出电压开关：位于仪器侧面，测量必须将此开关闭合
17、五、接线方法
18、并联电容器测量
19、进行测试前，应按使用要求正确连接电源线及信号电缆。
20、图3接线方式示意图
21、图4仪器现场测量实例
22、（1）将测试电压电缆一端接到仪器【测试电压输出端子】上；
23、（2）将测试电流信号电缆插在仪器【测试信号输入插头】上；
24、（3）接好测试仪器220V电源线；
25、（4）将测试电压电悫遵怦蹊缆分别夹在被试电容器组两极的连接母线上，钳形电流取样表卡在所需测量的单台电容器的套管处；
26、（5）闭合【电源开关】；
27、（6）开机后，屏幕显示第1屏开机显示；如果显示白屏，请直接按复位键。
28、将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【并联电容】模式。岳蘖氽颐按【确认】键并存入设置值，回到主菜单。
29、将光标移至【测量】，按【确认】键进入测量，将【电压输出开关】置于【通】的位置即旅邯佤践进行电容测量，液晶屏幕上显示的数据即是测量结果。
30、（7）将钳形电流表取下，卡于另一台需测量的电容器上，直至该相测量完毕。
31、（8）测试结束后，切断电源，并将面板上所有开关恢复到测试前的状态，拆除所有接线。
32、电抗器电感测量
33、（1）接线方法同测量电容时一样，只是被测试品为电感；
34、（2）开机按【确认嘉滤淀驺】后屏幕显示主菜单画面，将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【串联电感】模式。按【确认】键并存入设置值，回到主菜单。
35、（3）将光标移至【测量】处，按确认进入测量状态。
36、（4）将【电压输出开关】置于【通】的位置即进行电感测量。
37、电感测量注意事项
38、（1）被测电感的Q值越高，测量准确度越高。
39、（2）因仪器测试电异鲢阍羟压较高，测量小电感量电感时（10mH以下），测试时间不宜过长，在测试结果稳定后尽快关断电压输出开关，以免大电流损坏仪器电源和被测试品电感。
40、六、操作步骤
41、使用本仪器前应仔细阅读本说明书,检查接线无误,仪器接地良好,防止触电事故。
42、以仪器随机配置的电容器测量为例，说明操作步骤；
43、按要求接好试验线，将输出电压开关断开；
44、参数设置
45、开机后，屏幕显示第1屏开机显示；如果白屏，直接按复位键。
46、第1屏开机显示第2屏开始设置
47、必须先设置参数，选择电容的串、并联方式；
48、将光标移至设置处，确认后，进入第3屏设置参数。
49、在第3屏画面中，有以下内容可以调整
50、第3屏：设置参数第4屏保存参数设置
51、电压等级:按鼠标键，改变数值及单位，（kV；kV/；V；V/）。
52、选择电压数，是为了计算电容的千乏数。
53、等效阻抗:并联电容、串联电感两种模型，旋转鼠标键进行选择，
54、选用CT：有内部、钳式二种选择，
55、钳式模式：供不拆线测量电容；必须使用钳形表。
56、内部模式：供普通测量电容；钳形表无效了，使用内部电流传感器在变电站现场一般选择并联电容、钳式方式。
57、在上述步骤完成后，继续旋转鼠标，出现第4屏存入设置值，选择【确认】，回到主菜单。
58、存入新的设置值：以后所有的试验，均按此设置参数测量计算；
59、不存入新的设置值：只是本次试验，按照本次设置参数测量计算；下次试验，本次的设置无效了。
60、测量开始
61、在确定测量前，必须将输出电压开关闭合，否则，仪器拒绝工作。
62、在第1屏主菜单画面中，将光标移至【测量】，按【鼠标】键确认，进入测量状态显示，如图第5屏测量菜单，左或右旋鼠标，出现图6；
63、第5屏测量菜单第6屏测量保存菜单
64、测量值稳定后，用鼠标确认，出现图7；
65、第7屏保存第1个测量值第8屏保存第2个测量值
66、移动取样电流钳表，测量下一只电容时，重复步骤，出现图8；
67、测量结果的含义如下：
68、C：被测电容器的电容值R：被测电容器的阻性分量
69、U：加在被测电容器上的交流电I：通过被测电容器的交流电流
70、Q：被测试品的品质因素Φ：被测C的容性与阻性分量之间夹角
71、在测量过程中，不断按鼠标键，可以将该数据保存在屏幕上。
72、第9屏保存第3个测量值第10屏换页改变显示方式
73、换页改变显示方式
74、在第10屏，通过确认换页操作，显示第11、12屏内容：
75、第11屏电容抗容频率显示第12无波形数值列表列表
76、共有3中数据显示方式：
77、1）带波形显示数值列表2）无波形显示数字列表3）电容容抗频率显示
78、保存数据
79、如果认为试验完毕，可以保存数据，供以后查询；
80、在第10屏，确认退出操作，显示第13屏，在确认处，鼠标选择确认后，显示第14屏，再鸱远忡绑次确认退出，显示第15屏，既可以保存数据了。
81、第13屏保存数据操作1第14屏保存数据操作2
82、第15屏保存数据操作3第16屏保存数据操作4
83、打印操作
84、在任何有打印提示的画面，均可以按鼠标键确认，开始打印；
85、例如在第17屏，确认打印后，打印机开始打印；如果再接着垂直按鼠标，可以空走打印纸2格。
86、第17屏打印操作1第18屏打印操作2
87、查询数据
88、如需要查询数据，将光标移至第1屏开机显莲镘拎扇示处，选择查询，进入第19屏查询菜单，按鼠标键选择要查询的数据记录组号。
89、第19屏查询菜单1第20屏查询菜单2
90、左移、右移：功能是在所选第*组存储器上实现减1、加1的操作；
91、第21屏查询菜单3第22屏复位操作
92、复位操作
93、仪器在任何白屏、死机或软件暂时出现故障情形下，直接按复位键，确认后返回开机画面，重新开始测量！
94、校正操作
95、仅供生产厂家使用，用户没有密码，不能进入。
96、用户不需进行此项操作，仪器在出厂时已经校验过。
97、七、配套清单
98、XG-500L测试仪1台
99、日本2413F电流表（带线）1块
100、测试电压电缆1根
101、220V电源线1根
102、5A保险管5个
103、接地线1根
104、背光调试小螺丝刀1个
105、除锈挫刀1个
106、参考电容1个
107、产品合格证1份
108、打印纸2卷
109、使用说明书1份
